办公桌59mm穿线孔护线密封垫圈

　　桌面办公场景里，线缆从台板开孔处穿出是非常常见的结构需求。显示器电源线、数据线、键鼠延长线、台灯供电线以及升降桌控制线缆，往往需要从桌面上方引至桌下线槽或电源位置。若板材开孔边缘直接暴露，不仅切口观感粗糙，线缆在长期拉扯、旋转和移动过程中也容易被刨花板、密度板或金属孔边磨损。该垫圈的作用就是嵌入桌面预留孔内，形成连续、圆滑的过渡边界，把尖锐孔口与柔性线缆隔开，同时通过可开合的盖面控制开孔暴露面积。

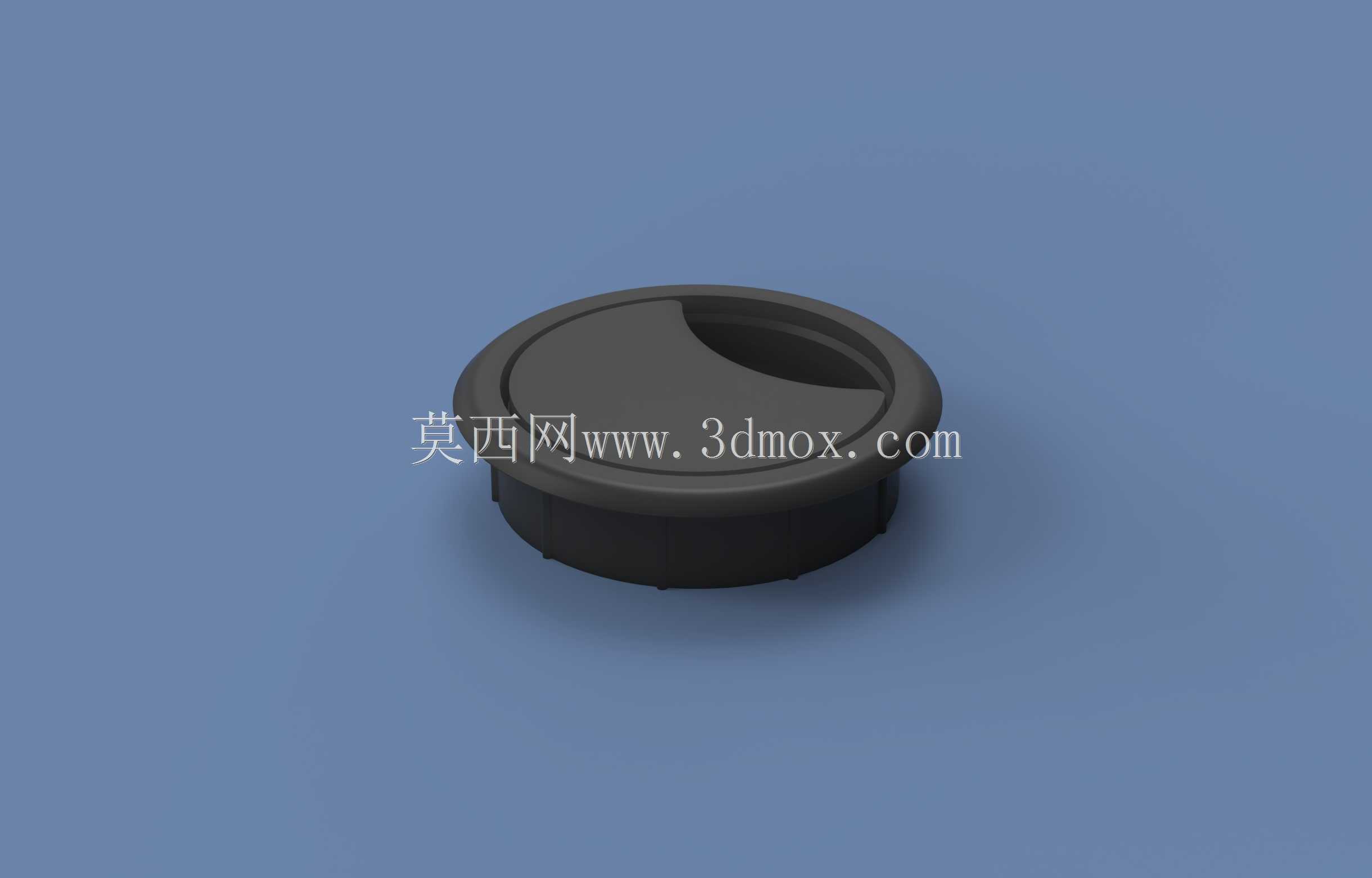

　　该结构采用圆形穿线盖形式，适配直径约59mm的桌面开孔。整体由外露法兰边、下部插入筒体和带缺口的旋转盖面组成。法兰边直径大于安装孔，安装后压贴在桌面表面，承担轴向限位作用，防止垫圈整体坠入孔内；下部筒体外周设置环形止退结构，插入开孔后与孔壁形成轻微过盈配合，使零件在无额外紧固件的情况下保持稳定。对于办公家具这类批量装配产品，这种卡扣式结构能显著减少安装工序，工人只需在板材开孔后将垫圈压入即可，不需要螺丝、胶粘或背面锁母。

　　盖面设计是该类零件的核心。模型顶部并非完全封闭的圆片，而是保留了扇形走线缺口，使线缆可以在盖合状态下从缺口处通过。缺口边缘做了圆滑过渡，避免电源线外皮在折弯时局部受力。使用者可根据线缆数量调整盖面位置：线缆较少时，缺口开度减小，桌面外观更完整，也能减少杂物掉入孔内；线缆较粗或多根线束同时穿过时，可旋转盖面让出更大通道。盖面与外圈之间保留小间隙，保证手动旋转时不卡死，同时间隙不能过大，否则会出现明显松动和异响。

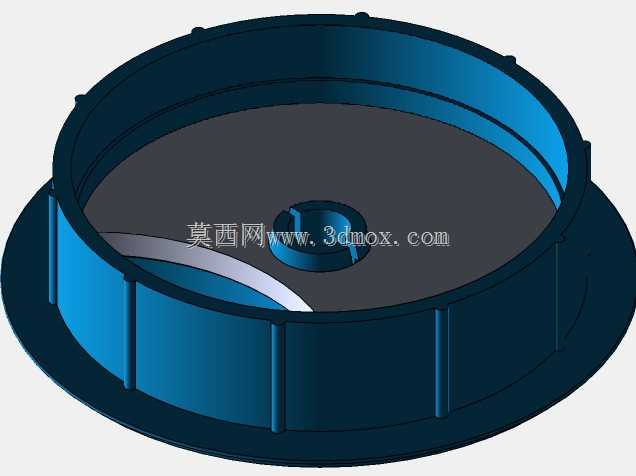

　　从建模角度看，这类零件虽然外形简单，但对配合尺寸和拔模方向要求明确。下部筒体需要沿插入方向设置适度拔模斜度，端部尺寸略小，便于压入；靠近法兰处尺寸略大，形成弹性抱紧。外周止退筋不宜过高，否则现场装配困难，甚至造成塑料件发白开裂；也不宜过低，否则运输和使用过程中容易松脱。法兰边与桌面接触的一面应尽量平整，边缘可做细小倒角，使压装后没有明显翘边。顶面则需控制分型线位置，尽量把合模痕迹放在非外观面或孔内区域。

　　材料通常选用具有一定韧性和耐磨性的塑料，如PP、ABS或尼龙。PP耐反复弯折、成本低，适合普通办公家具；ABS表面质感较好，刚性更强，适合外观要求较高的桌板；尼龙耐磨和弹性较好，但成本与成型收缩率需要提前评估。零件颜色多为黑色、深灰或白色，以匹配不同桌面饰面。黑色款对灰尘和轻微划痕不敏感，在电脑桌、职员桌、会议桌上应用较多。

　　实际开孔设计时，不能只按垫圈名义直径画图。板材厚度、孔径公差、塑料收缩和装配方式都会影响最终效果。若桌板为18mm至25mm常见厚度，下部筒体高度应保证插入后能够充分卡住孔壁，同时不突出桌下过多，避免影响腿部空间或线槽安装。开孔直径建议控制在零件允许的配合范围内，孔径偏大时垫圈会转动或下沉，孔径偏小时压装力增大，可能导致孔边饰面起鼓。对于板式家具，还应关注开孔后基材膨胀和封边情况，垫圈法兰需要足够覆盖孔边粗糙区域。

　　使用过程中，该垫圈不仅承担护线功能，也改善了桌面的完整性。没有穿线盖时，桌孔会直接暴露内部线束和板材断面，灰尘、回形针、笔帽等小物容易掉落；加装后，外露开口被限制在走线所需范围内，清洁桌面也更方便。对于会议桌、班台、屏风工位和电竞桌，线缆频繁插拔移动，垫圈的圆角边界可以降低线缆外皮被剪切的风险，尤其在桌板厚度较大、孔壁较硬的情况下更有必要。

　　三维结构设计时应重点检查几个位置：一是盖面旋转轨迹不能与外圈法兰干涉；二是走线缺口根部要有圆角，避免应力集中；三是下部筒体与法兰交接处需要加强过渡，防止压装时断裂；四是止退筋数量和分布要对称，保证插入力均匀；五是模型装配状态下应模拟桌板剖切，以确认法兰贴合面、筒体伸出量和线缆通过空间。若用于注塑生产，还需考虑壁厚均匀，避免厚壁缩痕和薄壁填充不足。

　　该垫圈属于办公家具中体量很小但使用频率很高的五金辅件。它不承担主结构载荷，却直接影响走线安全、装配效率和桌面细节质感。合理的孔位配合、圆滑的线缆接触边界以及可靠的卡扣结构，能够让桌板穿线部位在长期使用中保持稳定，减少线缆破损、孔口磨白和零件松脱等问题。
