海尔波轮洗衣机电源按键替换件

　　这套结构针对海尔HW70-BP1439波轮洗衣机操作面板上的电源按键做还原，同时兼顾小批量FDM打印替换的工艺需求，核心是把原厂按键的按压行程、触发反馈和面板装配关系完整保留下来。日常售后场景里，洗衣机面板按键属于高频操作件，长期使用后容易出现键帽磨损、卡扣断裂、按下去卡滞或者回弹失效的问题，换整块控制面板成本偏高，单独替换按键件是维修中更实际的方案，这个模型就是围绕这类替换需求搭建的。

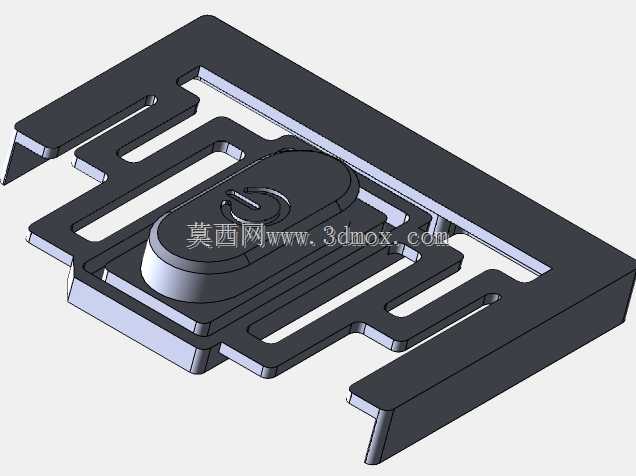

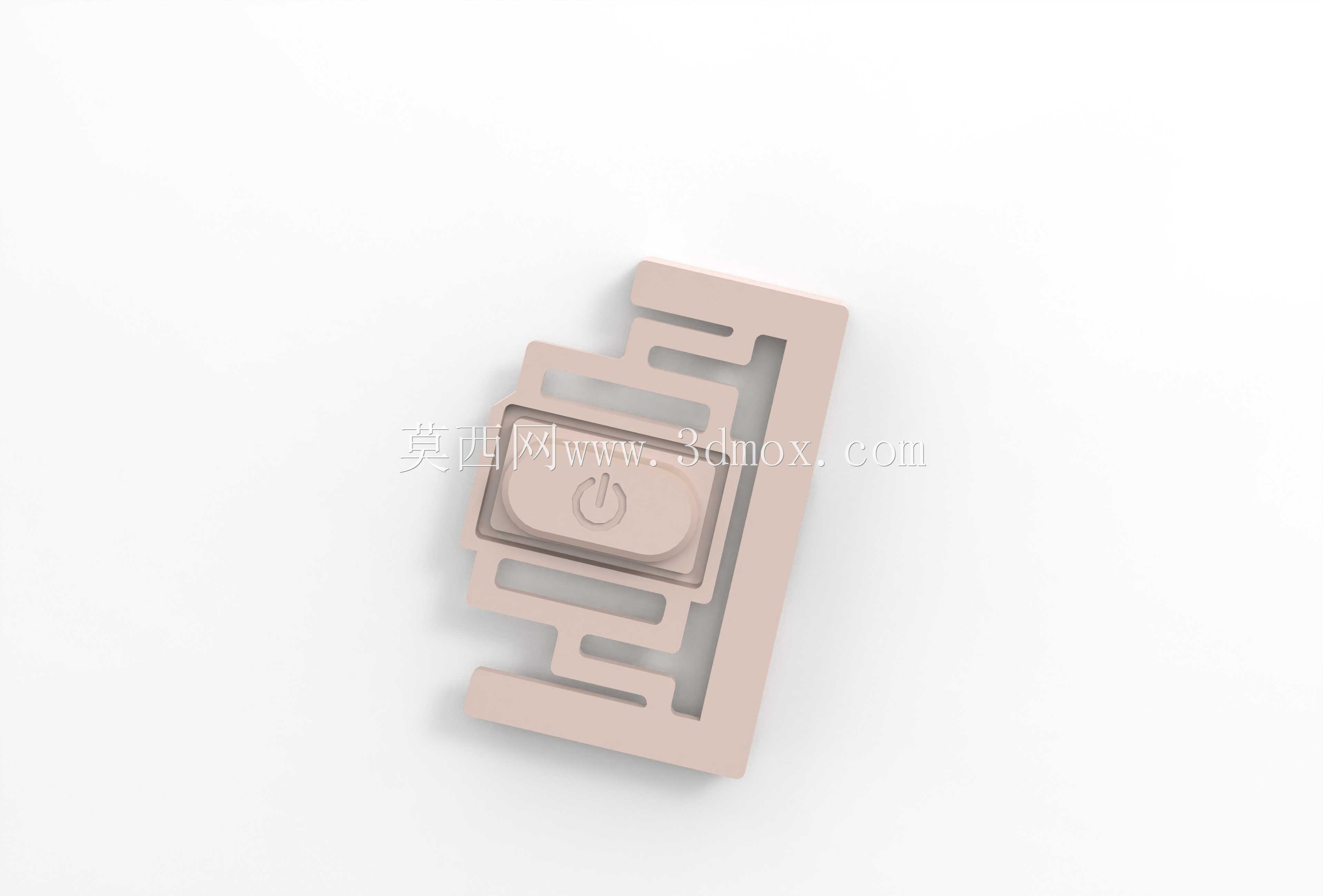

　　从结构上看，零件主体分成三个功能区域：中间带电源标识的键帽、四周回形弹性悬臂、以及外侧与面板卡槽配合的安装边框。键帽正面做了下沉式电源符号，手指按压的接触面略微内凹，贴合指腹；键帽背面预留了与轻触开关对齐的触压柱，按压时力直接传递到面板下方的微动开关，触压柱的高度按照开关行程留出差值，保证按到底时开关能可靠触发，松开后悬臂能把键帽完全顶回初始位置。弹性部分采用连续回形弯折的悬臂布局，这是整件设计的关键——悬臂在键帽四周形成多道可形变的薄壁梁，按压时梁产生弯曲变形提供回弹力，相比简单的四周直臂结构，回形走线在有限的面板开孔空间里拉长了弹性梁的有效长度，形变应力分布更均匀，反复按压不容易在根部出现应力集中断裂。外侧边框是安装基准，边框外轮廓对应面板上的按键开孔，边缘的台阶面搭在面板内侧，装进去后键帽从开孔露出，边框被面板和内部PCB支架夹住限位，不需要额外螺丝或者卡扣，靠周边结构压紧即可固定。

　　建模时先从面板装配边界反推尺寸：外框长宽要匹配面板预留的按键窗口，边框厚度卡在面板内壁与开关支架之间的间隙里，左右上下的间隙留了均匀的活动量，避免按压时键帽蹭孔壁。键帽的行程按照常用面板轻触开关的0.3到0.5毫米触发行程设置，悬臂的壁厚在打印场景下做了针对性调整——如果用原厂注塑工艺，ABS材料的悬臂壁厚可以做到0.6到0.8毫米，形变和寿命都能平衡；如果是用户自己用PLA或者PETG打印，悬臂壁厚适当加到1.2到1.5毫米，弥补打印材料层间结合力和抗疲劳性不如注塑件的问题，同时键帽背面的触压柱长度可以根据实际打印机的层厚和面板装配误差做微量打磨补偿，保证触发手感。

　　实际装配逻辑很直接：拆洗衣机上盖控制面板，取下旧的破损按键，把新件从面板内侧对准开孔放入，外框台阶贴平面板内壁，再装回PCB板和开关支架，支架压住按键边框后拧回固定螺丝，通电测试按压手感。回形悬臂的回弹力度经过布局优化，按下去没有生涩的阻滞感，触发点清晰，松手立刻复位，和原厂按键的操作手感保持一致。设计里没有改动按键的功能定义，电源符号的位置、按键的按压方向、触发开关的对应关系都和原机完全一致，只是在弹性梁的过渡圆角、根部加强位置做了细微优化，减少长期循环按压后的断裂风险，既适合售后维修做替换备件，也适合家电结构设计人员参考面板按键的弹性悬臂布局思路。
