面包店塑料网格储物托盘结构

　　该托盘结构主要面向烘焙门店、中央厨房、食品加工车间以及商超后场的周转存储场景，用于面包、糕点、醒发半成品、冷却成品及包装前食品的临时盛放与搬运。与普通平板周转箱相比，这类浅盘更强调透气、沥水、可视和快速取放，盘底采用大面积网格承载面，能够在面包冷却过程中保持上下空气流通，减少底部积热和潮气滞留，也便于操作人员直接观察盘中物料状态。

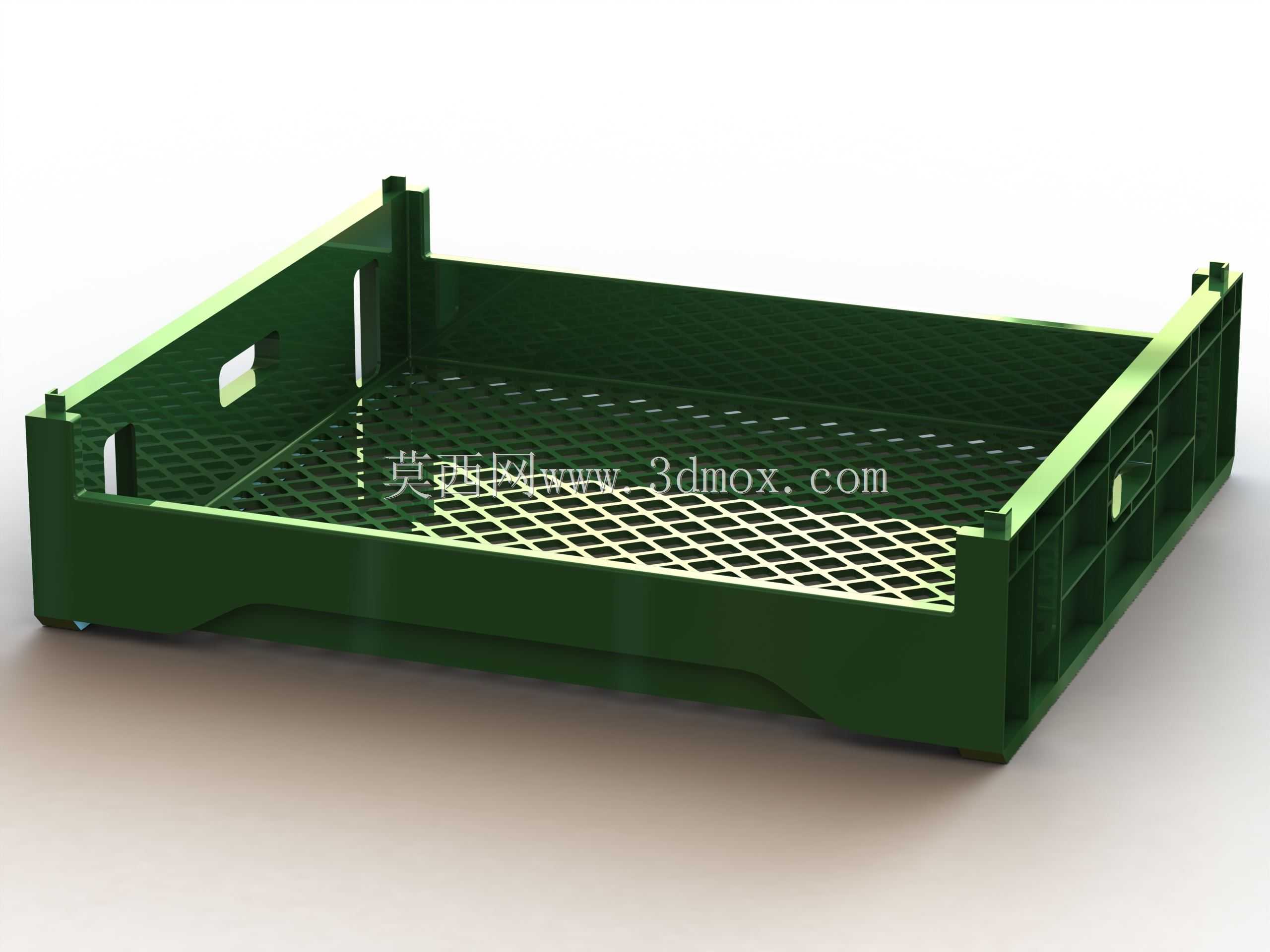

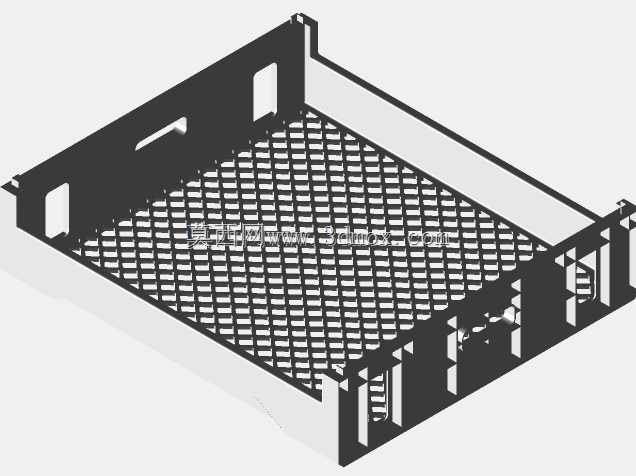

　　从结构形式看，托盘整体为浅边敞口设计，四周设置加高围挡，防止面包在转运、堆叠或推送过程中滚落；围挡上开设手孔与侧向镂空区域，既满足人工搬抬时的手部进入空间，也降低了整件塑料容器的材料用量和自重。盘体边角采用加厚立柱式结构，侧壁与底部通过纵横加强筋过渡，使托盘在满载面团、面包或烤盘配套使用时能够保持足够刚性。网格区域的筋条间距需要兼顾承载能力与透气效果：过密会影响通风并增加成型收缩，过疏则会降低支撑面积，使软质面包或小尺寸产品发生局部下陷。

　　外形边界方面，盘体宽度约740mm、深度约660mm、高度约179mm，属于较大幅面的浅型周转盘。该尺寸在布置时需要重点考虑操作台、醒发箱、冷却架、货架层距和周转车台面的匹配关系。宽度方向决定了两人搬运或台面并排摆放时的占用空间，深度方向影响货架进深和取放动线，高度则关系到多层堆叠后的层间净空。由于托盘边缘设计有堆叠定位结构，空盘时可以相互套叠以减少存放体积，承载时又可通过角部支撑形成稳定堆垛，避免上下盘直接压触食品。

　　设计思路上，这类托盘不宜按单纯箱体处理，而应按“薄壁框架+网格承载面+局部加强”的注塑件进行分析。底部网格承担主要均布载荷，侧壁承担围挡和堆垛传力，角柱承担垂直叠放载荷，手孔周边则需要通过加厚和圆角过渡降低应力集中。盘底外沿应设置合理支脚或支撑筋，使托盘放置在工作台、货架或输送线上时具备稳定接触区；同时支撑点不能过少，否则满盘搬运时会出现中部挠曲，也不能形成连续封闭底面，以免影响通风和清洁排水。

　　在实际使用中，面包冷却环节常将托盘置于层架上，热食品释放的蒸汽可通过底部网格和侧孔散出；门店后场周转时，托盘可与手推车配合，完成从烤制区、包装区到售卖区的短距离转运；清洗环节则要求盘内少死角、圆角过渡充分，水和碎屑能够快速通过网格漏出。侧壁镂空和手孔位置还要兼顾强度，开孔边缘不能形成尖锐薄弱带，搬运时手部受力区域应保留足够宽度。

　　三维建模时，可先建立整体外轮廓和堆叠基准面，再完成盘底网格、侧壁围挡、角部立柱、手孔及加强筋的分区建模。网格筋条宜保持均匀壁厚，转角处采用圆角和拔模斜度，以适应注塑成型；侧壁与底部交接区应避免厚大胶位，防止缩痕和翘曲。对于需要进行校核的设计人员，可重点检查满载均布载荷下盘底中部挠度、角柱堆叠承压、手孔周边局部应力以及叉车或推车误碰撞时侧壁的变形趋势。

　　该结构的工程价值在于把食品盛放、通风冷却、人工搬运、多层堆垛和空盘收纳集中在同一塑料托盘上。其尺寸边界清晰，功能区域明确，既可以作为烘焙周转器具单独使用，也可以作为食品塑料容器系列化设计的基础型号，在此基础上派生不同网格密度、围挡高度、颜色识别和堆叠限位形式。
