Samtec USB B型防水隔板连接器结构

　　在工业控制柜、户外检测设备、车载工控终端以及需要跨舱走线的机电一体化装备里，面板两侧的USB信号转接一直是结构设计中容易被忽略却直接影响整机防护等级的环节。常规USB延长线直接穿过钣金面板时，开孔边缘容易磨破线缆护套，舱内外的粉尘、喷淋水也会顺着缝隙进入内部；如果采用普通开孔加橡胶护圈的方式，接口没有固定支撑，反复插拔后会出现松动、偏摆，长期使用后接触不良的概率明显上升。这款隔板式USB B型连接器正是针对这类场景设计，将接口本体直接固定在面板上，舱外一侧接插带防水锁紧结构的USB B型线缆，舱内一侧通过板端或短接线对接主板、工控板的USB端口，把跨面板的信号通路做成刚性固定的独立部件。

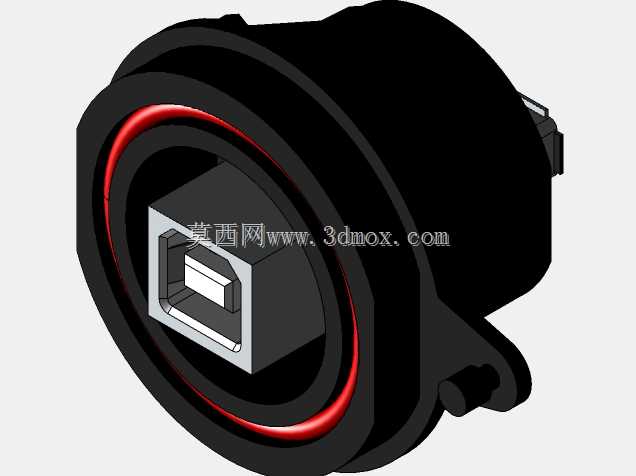

　　从整机布置角度看，这类连接器通常布置在设备侧壁、检修门旁或者操作面板的边角位置，选型时首先要核对面板开孔边界。本体前端带圆形法兰与红色密封胶圈，安装时胶圈压紧在面板外侧，法兰背面贴合板面，后方的锁紧螺母从面板内侧旋紧，不需要额外打胶就能实现面板安装位的密封，装配工序比分体式格兰头加转接座更简单。圆形法兰的外径要大于面板开孔，周边需要留出扳手旋紧螺母的操作空间，同时不能和旁边的航空插头、电源开关、散热格栅发生干涉；本体轴向伸出面板内外两侧的长度都要纳入包络检查，外侧要预留USB B型插头插合后的线缆弯曲半径，避免插头尾部护套顶到设备外壁或者门板，内侧则要留出主板端接插件插拔的手指操作空间，不能被内部线槽、电源模块挡住。

　　接口端的结构设计完全围绕USB B型端口的使用特性展开。前端端口内部的金属屏蔽壳轮廓严格对应标准USB B型插头，插合面的塑胶舌片位置、金属壳导向倒角都和通用接口保持一致，插头插入时先靠金属壳的大倒角导入，再让舌片上的接触针精准对接，盲插对位的容错率较高。端口外围的黑色环形密封结构在插头完全插合后会包裹插头根部，配合带锁紧的防水线缆组件，能够在舱外形成连续的密封路径，避免喷淋、粉尘直接进入接触区域。本体外侧延伸出的带孔安装耳可以作为辅助定位点，在振动较大的工程机械、轨道交通车载设备上，除了中央螺母锁紧之外，还可以通过安装耳加一颗小螺钉进一步防转，抑制设备长期振动带来的螺母松退。

　　建模过程中需要重点还原几处影响装配的细节：一是前端密封胶圈的截面形状与压缩量，胶圈在自由状态下高出法兰贴合面，螺母锁紧后被压缩到设计厚度，建模时要体现出胶圈的安装槽位置，不能把胶圈和法兰做成一体实体，否则后续出工程图时无法标注密封件规格；二是内部金属屏蔽壳与塑胶本体的分层关系，金属壳承担插头插拔时的导向与电磁屏蔽作用，塑胶部分负责固定接触端子与绝缘，两者的配合台阶、卡扣位置都要准确，否则做干涉检查时会误判内部零件穿模；三是后方锁紧螺母的螺纹规格与扳手位尺寸，螺母的外六角尺寸决定了现场安装所需的操作空间，螺纹段长度要匹配常见1.5mm到3mm厚的钣金面板，既不能因为螺纹过短导致薄面板锁不紧，也不能因为螺纹过长顶到内侧线缆。

　　实际选型搭配时，这款连接器作为跨面板的转接载体，外侧必须匹配对应防护等级的USB B型工业线缆，不能直接用普通办公打印机线上的普通USB B插头，普通插头没有外圈密封结构，插合后无法压紧端口外围的密封圈，防护能力会完全失效。内侧的对接端根据设备架构不同，可以直接焊接在PCB板上作为板载面板接口，也可以预制一段短USB线引到主板的插针端，适配不同的内部走线方案。在EMC要求较高的设备中，金属屏蔽壳要通过法兰或者安装耳可靠接至面板钣金，让USB线缆的屏蔽层在面板位置连续接地，避免外部干扰顺着线缆串入舱内电路。

　　结构校核阶段还要关注插拔寿命对应的限位设计，插头反复插拔时的径向力会全部作用在连接器本体上，本体的法兰与螺母夹持面板的结构要能承受插拔时的侧向力矩，安装耳的辅助固定在高频插拔场景下能明显降低本体转动的风险。整体三维模型完整还原了外部密封轮廓、接口内腔形状、安装固定结构与侧方辅助耳位，可直接用于面板开孔校核、装配干涉检查以及整机防护方案的布局验证。
