偏心异径变径管件DN150转DN50

　　在流体输送系统的管路布局中，管径突变是极为常见的工况需求，当主管道与分支管路、设备进出口之间存在通径差异，且对介质流向的平顺性、积液排空特性有明确要求时，偏心异径管就成为管路配置中不可替代的连接件。这款DN150转DN50偏心变径管件，针对大口径主管向小口径支管过渡的场景设计，两端通径分别对应6英寸与2英寸公称管径，区别于同心异径管的轴线重合结构，其大小端的母线采用单侧平齐的偏心布局，这一结构特征直接决定了它在特定管路中的应用优势。

　　从现场使用场景来看，水平敷设的液体输送管路是偏心异径管最主要的服役环境。若采用同心异径管完成变径，管件顶部会形成向上隆起的气袋，底部则会形成凹陷的液囊：在泵送液体的管路中，气袋会积聚析出的气体，逐步挤占过流断面，甚至引发气阻、水锤，影响泵组的吸入效率与运行稳定性；而在需要定期排空的管路中，液囊位置会残留介质，无法实现彻底排净，对于输送洁净介质、易结晶介质或有卫生级要求的工况，残留积液会带来变质、结垢、交叉污染等隐患。偏心结构将大小端的其中一条母线保持在同一水平线上，安装时平齐侧朝上即可避免顶部气袋形成，平齐侧朝下则可消除底部积液死角，工程人员可根据管路是泵入口吸水管还是排空管路，灵活选择安装朝向，这也是偏心异径管区别于同心管件的核心选型逻辑。

　　建模过程中首先要明确两端的接口边界：大端DN150对应公称通径150mm，小端DN50对应公称通径50mm，两端接口的壁厚、坡口形式或承插尺寸需匹配对应管径的管路标准，管件整体为锥形过渡结构，锥段的长度并非随意设定，需兼顾两方面要求：一是锥角不能过大，避免通径骤变导致流场剧烈紊流，增大局部阻力损失，平缓的锥度可以让介质流速逐步变化，减少压损与涡流冲刷；二是锥段长度要控制在管件标准的长度系列范围内，保证现场安装时两端管路的对接间距匹配，不会出现管件过长挤占安装空间、或过短导致焊缝/接口距离不足的问题。

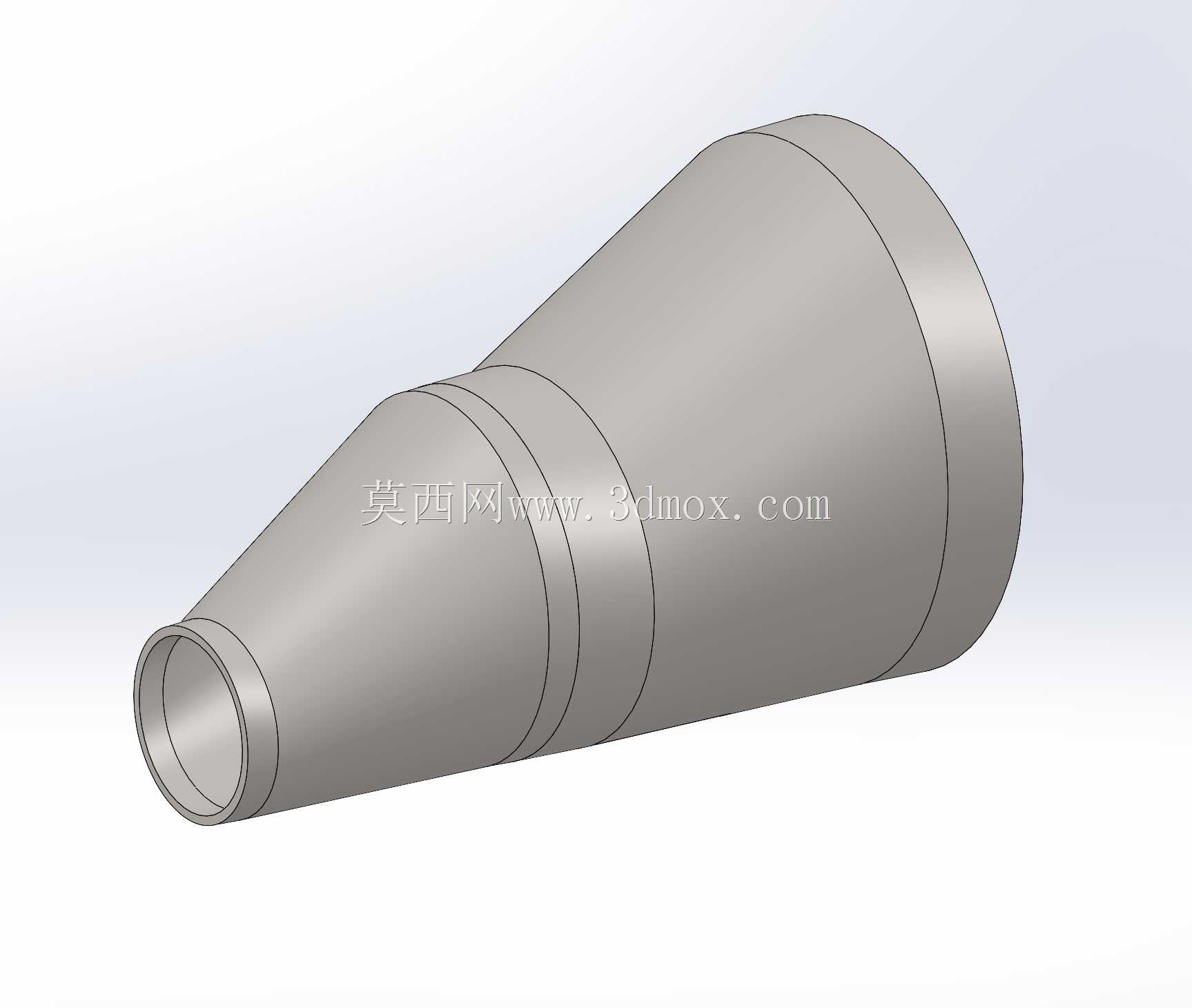

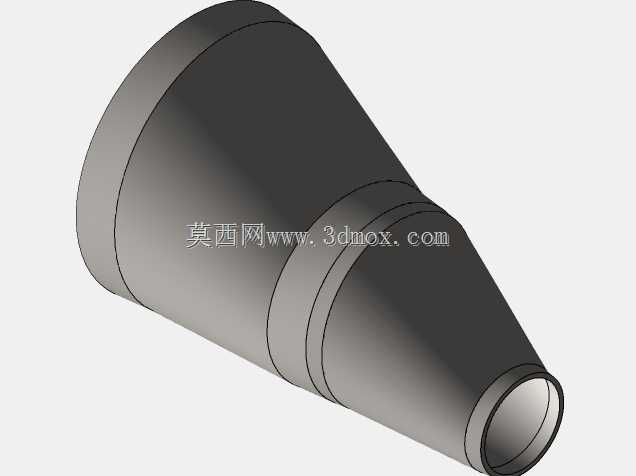

　　从外形结构上看，管件整体为中空回转类构件，大端与小端均预留了对接用的直边段，直边段的作用是为焊接、法兰对接或卡箍连接提供足够的操作长度，避免锥形斜面直接参与接口配合，保证连接的密封可靠性。锥段外壁可以看到环形的工艺台阶结构，这一特征对应管件的成型工艺逻辑：小批量或厚壁异径管常采用钢板卷制后焊接纵缝的工艺，台阶位置可对应卷制过程中的分段成型轨迹，也可作为壁厚补强的结构标识；若采用锻制或无缝推制工艺，外壁的环向线条则是成型过程中模具挤压留下的工艺痕迹，在三维建模时保留这些细节，能让模型更贴近真实工业管件的外观状态，而非理想化的光滑锥面。

　　结构设计阶段还需要校核壁厚的承压能力：异径管在管路中承受与管道一致的内压，锥段属于不连续回转壳体，大小端的直径差会在锥壁上产生附加的薄膜应力，壁厚选取通常参照对应直管段的压力等级，同时在锥段与两端直段的交接位置做圆滑过渡，避免应力集中。对于输送固体颗粒的浆料管路，偏心布局还能减少颗粒在变径位置的沉积，降低管路堵塞的概率；在蒸汽管路中，偏心安装让冷凝水可以沿管底顺畅流向疏水阀，避免冷凝水积聚引发的水击现象。

　　安装边界方面，该管件的最大外轮廓尺寸由大端DN150的外径决定，小端外径对应DN50规格，整体轴向长度沿偏心侧与倾斜侧的投影一致，但两端轴线存在固定的偏心距，偏心距数值等于大小端半径之差，这一几何关系是偏心异径管的核心尺寸参数：建模时先确定两端平行的接口端面，将大端圆心与小端圆心沿垂直于平齐母线的方向偏移对应偏心距，再放样生成锥形过渡曲面，即可保证单侧母线完全平齐的结构特征。管路布置时，若将平齐侧置于底部，管件上壁为倾斜锥面，气体可沿斜面上浮至高点排气；若平齐侧置于顶部，下壁为倾斜锥面，积液与杂质可沿斜面流向低点排污，两种安装方式分别适配不同的介质特性与管路功能。

　　在整套管路系统中，这类异径件属于压力管道元件的范畴，虽然结构简单，但直接影响管路的水力特性与运行可靠性，三维建模时准确还原其偏心几何关系、接口尺寸与外形细节，能够为管道预制、管路应力分析、设备布局干涉检查提供精准的模型支撑，避免现场安装时出现对接错位、排空不畅等实际问题。
