CA6140车床溜板箱传动曲柄摇杆构件

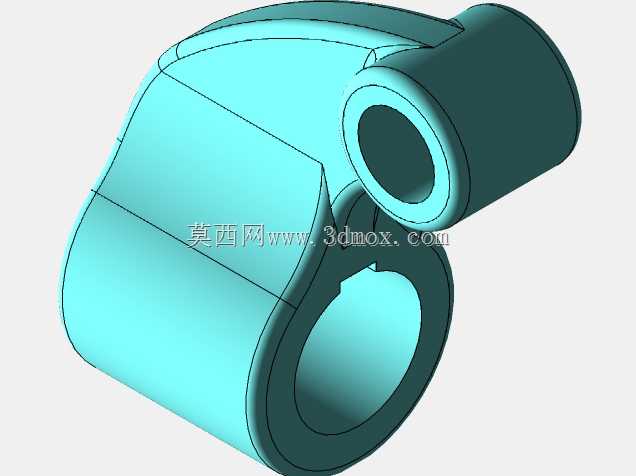

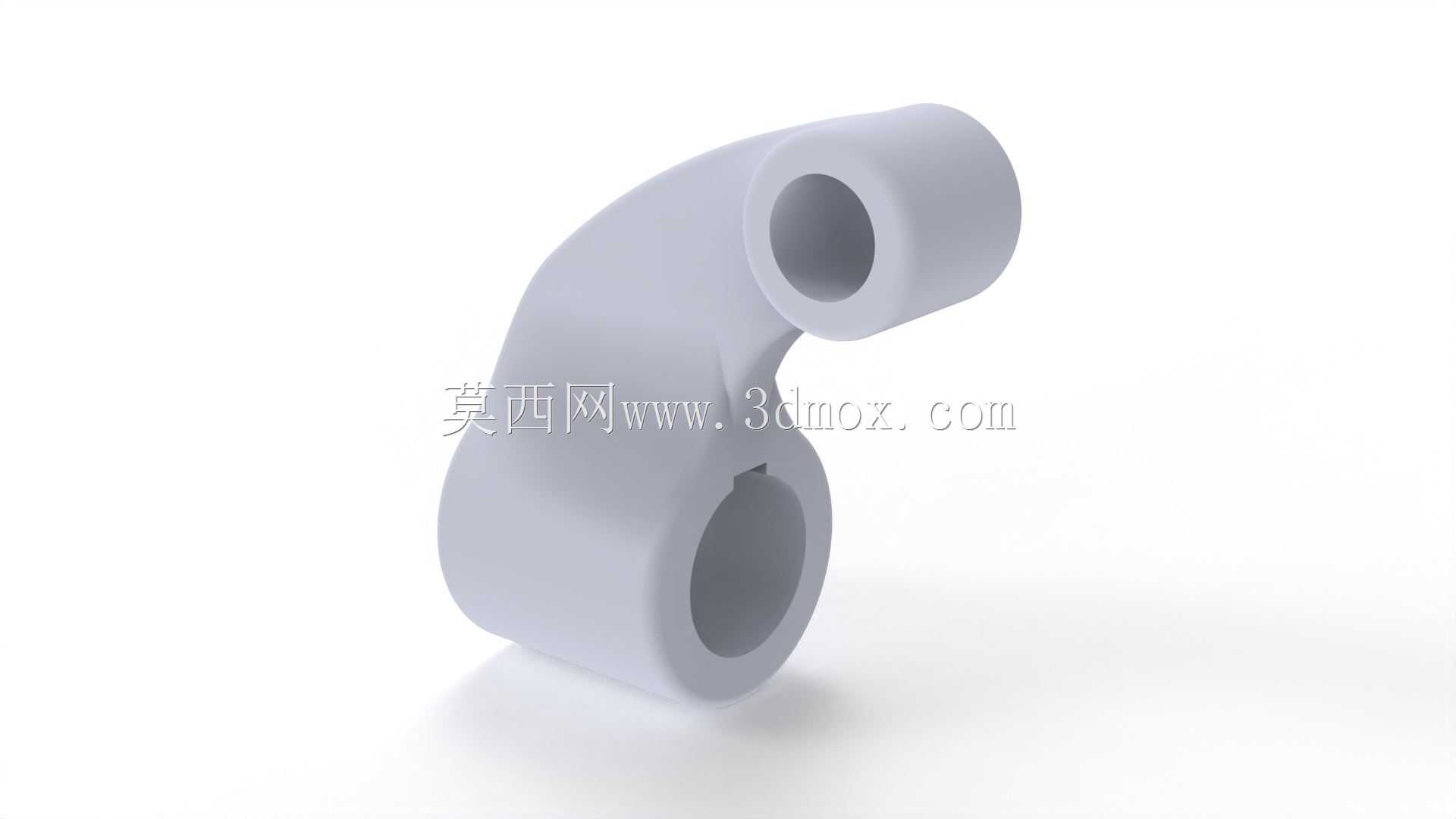

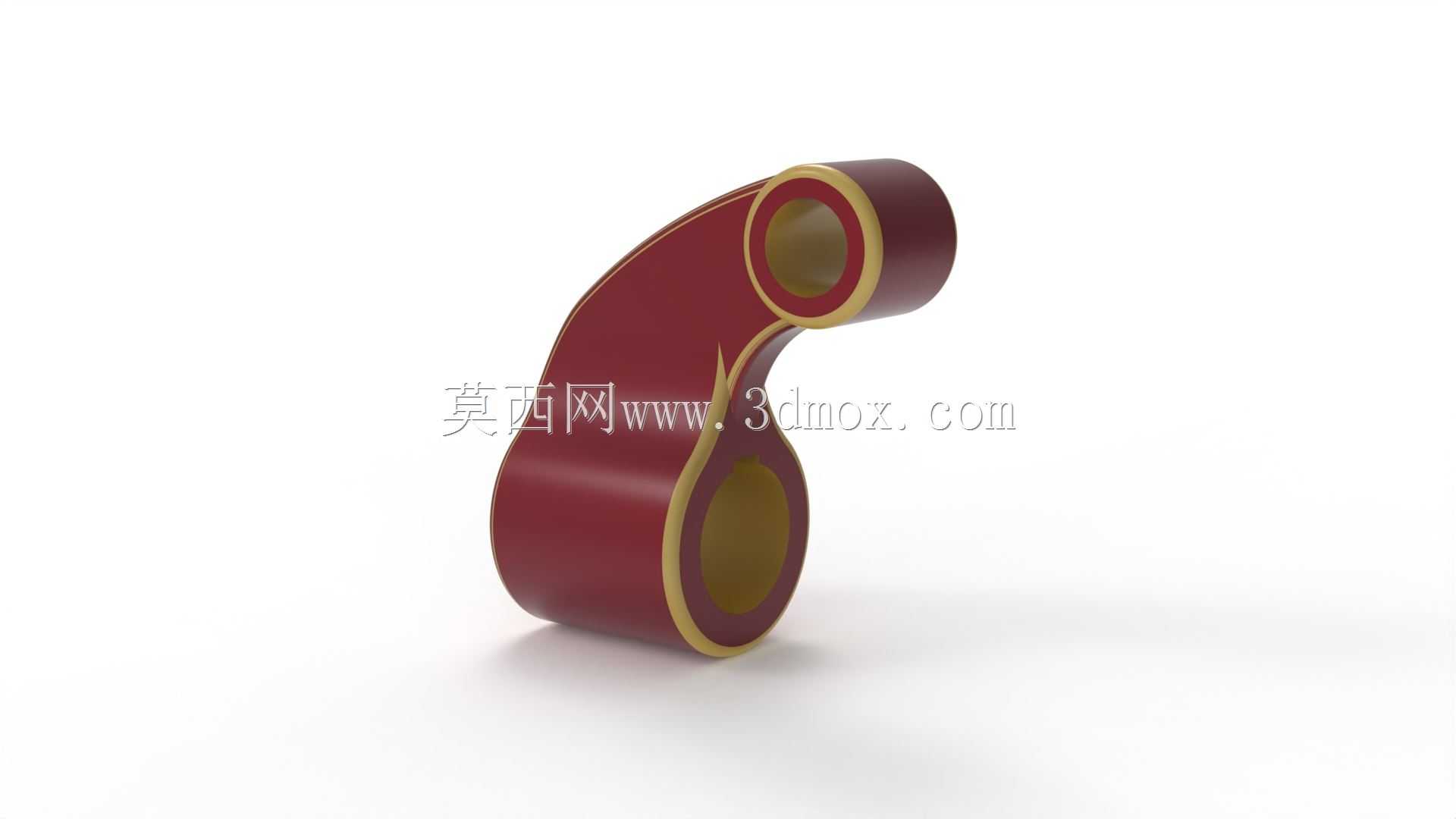

　　该构件属于CA6140普通车床进给传动链里的铰接传动件，整体为双孔弯臂式曲柄摇杆结构，在机床溜板箱、进给操纵机构以及开合螺母联动部位承担运动换向、行程传递和摆角限位的作用。实际装配中，两端同轴度要求较高的衬套孔分别穿入销轴与相邻拨叉、拉杆或操纵摆臂相连，臂身的弯曲轮廓并非随意造型，而是依据车床箱体内部狭窄的走件空间反复校核后确定：既要保证两孔中心距满足进给传动比对应的摇杆行程，又要避开箱体内滑移齿轮、光杆、丝杆以及操纵轴的运动包络，防止机床正反转、快速移动或开合螺母动作时发生运动干涉。

　　从结构功能上看，这类弯臂构件的核心载荷集中在两个铰接孔周边。工作时销轴在孔内做小幅往复摆动，臂身承受周期性拉压与弯曲复合载荷，因此两端孔位都设计了较厚的环形凸缘，凸缘端面直接作为衬套轴向定位面，也为销轴挡圈或润滑结构留出安装宽度。臂板与凸缘之间采用大圆弧过渡，避免截面突变带来的应力集中；在三维建模时，过渡圆角不能只按外观处理，需要结合铸造拔模、壁厚均匀性和铣削端面的加工余量统一考虑。若圆角过小，铸件冷却时容易在弯角内侧产生缩松；若壁厚差别过大，精加工后孔位还可能因残余应力出现微变形，影响操纵手感。

　　外形尺寸方面，两孔中心距是决定摇杆输出摆角的关键尺寸，建模时应先按机构简图确定中心距，再反推臂身轮廓，而不是先画外形再补孔。孔径需与选配的铜衬套或滚针衬套匹配，孔端面应保留足够的接触宽度，使销轴受力后单位面积压力处于衬套允许范围内。臂身外侧曲面主要用于避让周边零件，内侧曲线则控制构件在极限摆角下与箱体壁、拉杆接头之间的最小间隙。安装边界上，销轴装入后两端通常由开口销、挡圈或端盖限位，因此孔端周围要预留卡钳操作空间；弯臂在整个摆动行程内，其最外轮廓与固定件之间应保持稳定安全间隙，尤其在车床快速进给、手动操纵和反向冲击同时出现时，不能因弹性变形而擦碰相邻部件。

　　设计思路上，该零件适合采用铸造毛坯后机加工的工艺路线。三维造型时可先建立两个孔的基准轴线，用中心距和臂厚搭出主体骨架，再通过拉伸、放样或扫掠形成弯臂实体，最后补充端面凸台、倒角和铸造圆角。孔端面、内孔及销轴配合部位属于加工面，模型中应区分毛坯面与加工面；非配合外壁可保留合理的拔模斜度，便于木模或砂型成型。对于需要轻量化的同类型操纵摇杆，也可在臂身非主承力区设置减重凹坑，但凹坑不能削弱两孔之间的传力截面，更不能贯通到衬套压装区域。

　　在机床维修和备件测绘场景中，这类构件常因衬套磨损、孔位失圆或弯臂碰撞变形而需要替换。测绘时不能只量外径和板厚，更要复核两孔中心距、孔轴线平行度、端面垂直度以及弯臂在极限位置时的角度关系。因为中心距偏差会直接改变操纵行程，造成进给拨叉不到位、齿轮啮合长度不足或开合螺母闭合不彻底；孔轴线不平行则会使销轴别劲，短期内磨坏衬套并引发操纵沉重。三维模型中将这些配合关系和运动行程表达清楚，能够直接服务于加工出图、衬套选型、装配校验以及机床机构动作模拟，也便于后续在同类卧式车床进给操纵机构中进行参数化改型。
