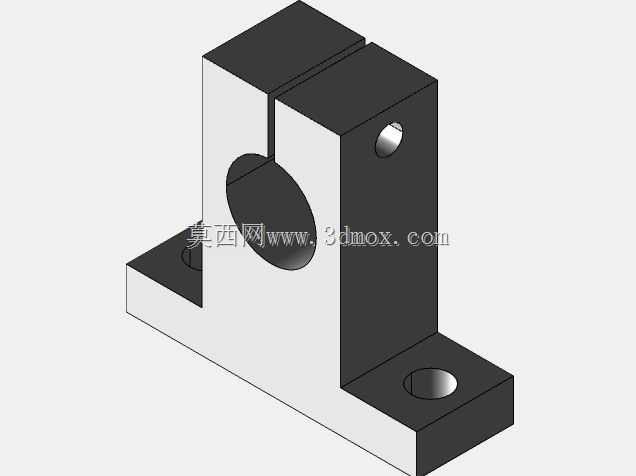

SK13立式光轴夹紧固定支座结构

　　该零件属于小型设备中常用的立式光轴夹紧支座，主要用于直径对应SK13规格的圆轴、导向杆或运动轴的侧向固定。结构本体采用一体式立板加底部双侧安装翼的形式，中部开设横向圆形轴孔，轴孔上方通过纵向开槽将立板上部划分为两个可弹性收拢的夹紧臂；侧面设置锁紧螺钉孔，螺钉拧紧后两侧夹臂向槽口方向变形，从而抱紧穿过轴孔的光轴。这种开口夹持方式不需要在光轴上加工键槽、台阶或定位平面，能够沿轴方向灵活调整固定位置，适合3D打印机、小型实验装置、轻工自动化模组以及桌面级运动机构中对导向轴、支撑轴进行快速装配。

　　从实际使用场景看，这类支座常布置在设备底板、型材框架或安装平板上，承担轴端支撑、杆件悬伸固定和导向部件限位等作用。底部两个翼板分别向外展开，翼板上设置沉头安装孔，紧固件可从上方沉入孔内，将支座稳定压装在基准面上。双侧固定点能够提高抗倾覆能力，避免单侧边固定在受到横向载荷时产生摆动。立板主体高于底面，使被夹持轴的中心线与安装面之间形成确定高度，便于与滑块、连杆、滚轮、张紧轮或其他传动件保持同轴或平行关系。

　　设计思路上，零件没有采用复杂的分体压盖结构，而是利用本体开槽形成夹紧变形区，使加工、装配和后期调节都更加直接。轴孔作为主要定位特征，其内径与光轴形成小间隙配合，穿轴时可顺利推入；锁紧前，轴能够在孔内旋转或轴向移动，锁紧后依靠夹臂收缩产生的法向压力和摩擦力保持位置。开槽宽度需要兼顾夹紧行程与本体刚性：槽过宽会降低夹臂刚度并影响轴孔圆度恢复，槽过窄则螺钉收拢行程不足，难以获得可靠抱紧力。侧面螺纹孔的位置靠近轴孔上部，使锁紧力尽量作用在夹臂变形区域，同时避开底部安装孔和主承载截面。

　　外形边界方面，支座整体呈低矮立式块状，底面为安装基准，两个底翼向前后方向扩展，提供螺钉布置空间；立板中央的圆孔贯穿左右方向，用于通过光轴；顶部开槽自上端面向下延伸至圆孔附近，但不直接切穿底部承载区，以保证支座根部强度。底翼沉孔与立板之间保留过渡材料，减少紧固件压紧时翼板根部应力集中。侧面锁紧孔轴线垂直于开槽方向，装配时操作人员可从设备侧向使用内六角螺钉锁紧，在空间紧凑的机架内仍具有较好的工具可达性。

　　建模时应重点控制轴孔中心线相对底面的高度、两底翼安装孔的孔距、沉孔深度以及开槽位置。轴孔与底面的平行度会直接影响光轴安装后的水平状态；底面孔位则决定支座能否直接匹配预设安装平台。若用于运动载荷较明显的场合，还需校核夹臂在螺钉锁紧时的变形量，确认其既能产生足够夹持力，又不会因过度收紧导致轴孔失圆或本体开裂。对于3D打印制作场景，可在满足夹持力的前提下适当优化开槽宽度和壁厚；对于金属切削加工场景，则可按标准支座尺寸选用铝合金或钢材，以提高耐磨性和长期稳定性。

　　该结构的优势在于零件数量少、定位直观、调节方便。光轴穿入后不必依赖轴肩定位，设备调试阶段可反复松开、移动并重新锁紧；底翼沉头安装使紧固件头部不突出于支座上方，有利于缩小整机外廓并避免干涉周边运动件。整体几何特征规则，适合在三维设计中作为标准支撑件复用，也便于根据不同轴径、安装高度和螺钉规格进行参数化改型。
