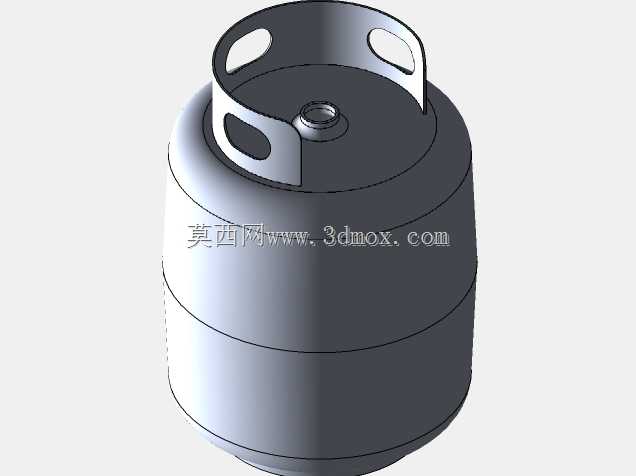

便携立式金属储水罐体结构设计

　　在野外作业、临时供水、小型流体储装以及户外配套装备的场景里，这类立式带提手的金属储水罐体承担着介质暂存、短途转运和定点供给的作用。不同于固定式大型储罐，该结构需要兼顾单人搬移的便利性、罐体自身的承压能力以及日常磕碰下的结构耐久性，因此在整体构型上没有采用复杂的方箱造型，而是选择回转体作为主体轮廓。圆柱形筒身能够让内部液压载荷沿周向均匀分布，避免棱角位置出现应力集中，上下端通过圆弧过渡与封盖衔接，既减少了板材弯折带来的成型难度，也让罐体在放置时拥有更稳定的支撑面。

　　从实际使用边界来看，罐体直立放置时底部为完整环形接触区域，不需要额外支架即可在平整地面、车厢底板或工作台面稳定安放。筒身外壁设置多道环形阶面，这类结构并非单纯的外观线条，而是通过局部折边提升薄壁筒体的径向刚度，抑制空载搬运时的侧壁晃动，也能在堆叠或受侧向挤压时限制局部凹陷。顶部封盖区域集中布置加注口与搬运提手，加注口位于盖面中心附近，便于向罐内注入液体，也方便后续接入管路实现密闭输送；口部采用凸起的短颈结构，能够为密封件、旋盖或快速接头提供安装定位面，避免加注过程中液体沿盖面漫流。

　　提手设计是该罐体区别于普通密闭桶的关键部分。顶部两侧竖立的支撑板从盖面边缘向上延伸，板体开设长圆形握持孔，孔边做圆滑处理，搬运时手掌可直接穿过孔位施力，也可穿入绑带、挂钩实现吊运。支撑板与盖面之间保留足够的连接宽度，受力路径从握持孔周边向下传递至盖面，再分散到筒身侧壁，避免单点起吊时把载荷集中在小面积焊缝上。提手板上的开孔端部采用半圆轮廓，能够降低孔端应力峰值，在反复提放、颠簸载荷下减少裂纹萌生风险。盖面与提手交接区域、提手板外露转角均做圆角处理，其中握持边角的大圆角不仅提升手持舒适度，也消除了锐边在涂装、装配和使用过程中的磕碰损伤。

　　建模过程中，主体轮廓可以先在前视基准面绘制半剖面草图，将壁厚相关轮廓按统一偏移量留出，再绕中心轴线旋转生成筒身与底盖的基础实体。顶部封盖单独构建后与筒身进行合并，保证内外壁衔接连续。加注口短颈通过凸台拉伸生成，内孔按流通需求切除，并在口部留出配合台阶。提手支撑板采用草图拉伸成型，长圆孔通过轮廓切除得到，随后对板件边缘、孔边以及板与盖面的交接位置添加圆角特征。顶部盖面的安装孔位按圆周阵列布置，孔位远离中心加注口和边缘折边，保证孔间材料宽度充足，装配时可用于固定盖板、安装附件或连接外部限位件。

　　结构校核层面，薄壁罐体在充液后主要承受内压与液体静压力，圆柱段的环向应力沿壁厚均匀分布，圆弧过渡区需要关注曲率变化带来的局部应力。底部封盖在放置时还会承受支撑反力，因此底盖与筒身连接处的过渡半径不宜过小，避免落座冲击时在折角处产生弯折痕迹。提手作为搬运承载件，其板厚、根部圆角和与盖面的连接宽度需要结合满载重量评估，起吊瞬间的动载系数通常高于静态持重，若用于频繁转运场景，可在提手内侧增加贴板或延长根部过渡段。罐体表面没有额外复杂附件，整体外轮廓连续，外表面面积集中在筒身与盖面，便于做酸洗、喷涂或防锈处理，也降低了后期清洁死角。

　　在装配适配方面，该罐体的最大外轮廓由筒身直径决定，顶部提手向上超出盖面，形成整机的高度边界；布置进设备舱或车载机架时，不仅要预留筒体本身的占位空间，还要在上方留出提手握持和加注口操作空间，侧向则需考虑搬运时手部或吊具的活动余量。罐体底部直径与上端盖直径通过阶梯轮廓形成层次，既可以作为防滑定位带，也能在配套捆扎带时提供限位位置，防止运输途中束带沿筒身滑移。对于需要密闭储装的工况，中心口部可配合密封圈与锁紧盖实现密封；若作为常压供水容器，则可在盖面孔位加装通气或出水接头，使同一罐体基础结构能够适配不同流体回路。

　　从工艺落地角度看，回转体主体适合板材卷焊或整体拉伸成型，顶部提手为独立板件后装配焊接，结构拆分清晰，焊缝主要集中在盖面与提手根部、筒身与端盖衔接处，便于控制焊接变形。所有外露尖角倒圆后，罐体在搬运、清洗和涂装工序中更安全，也能让表面涂层在转角处均匀附着。整体设计没有冗余装饰，功能区域集中在顶部，筒体保留最大有效储装空间，同时通过环形加强阶面和大圆角过渡控制薄壁刚度，使轻量化与承载能力之间取得平衡。
