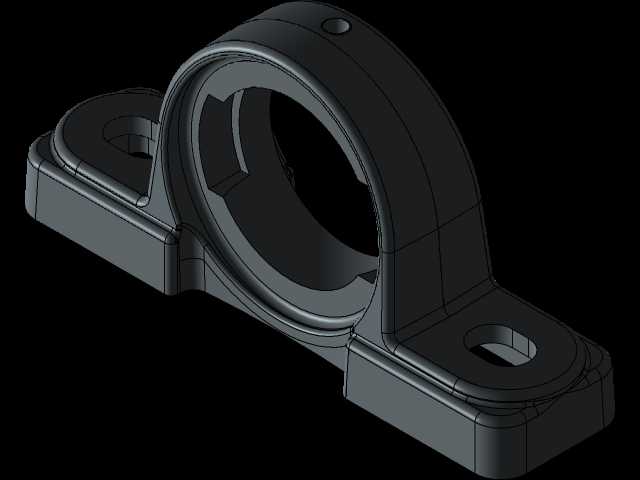

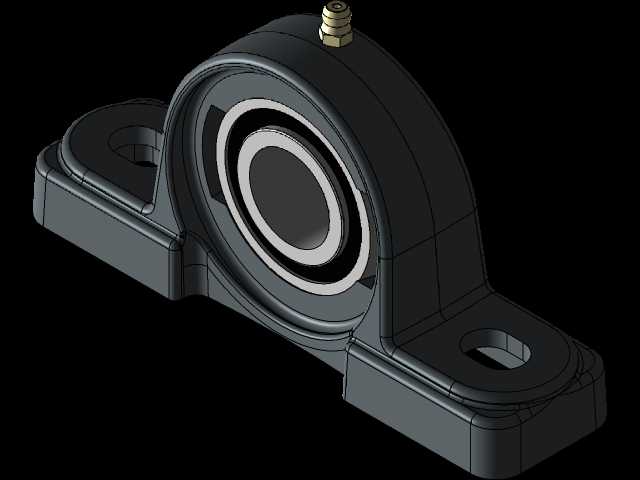

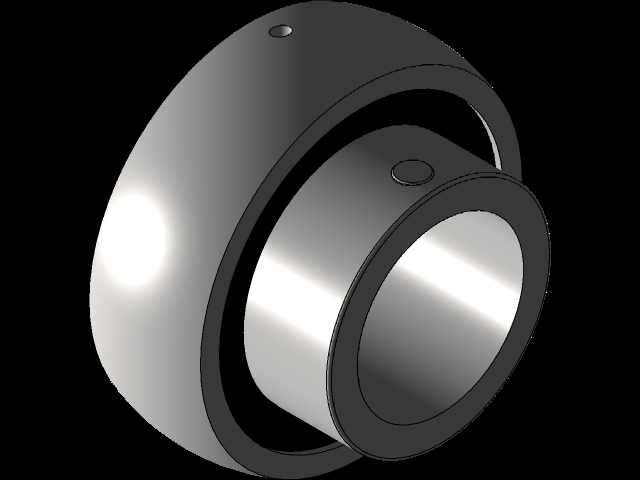

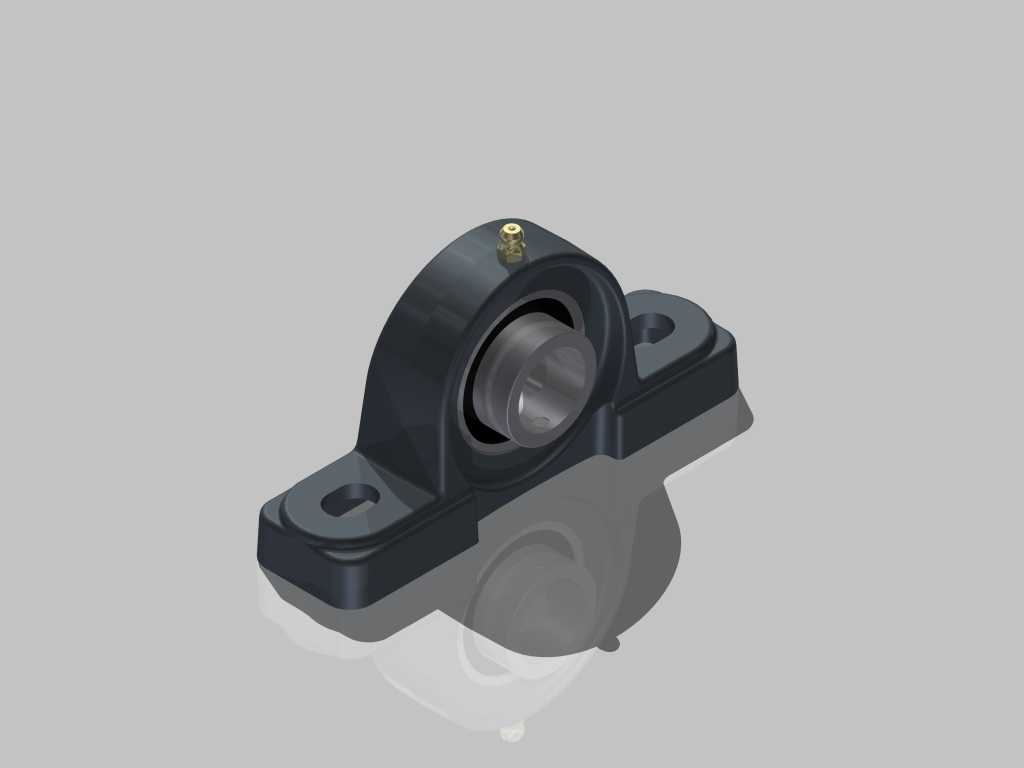

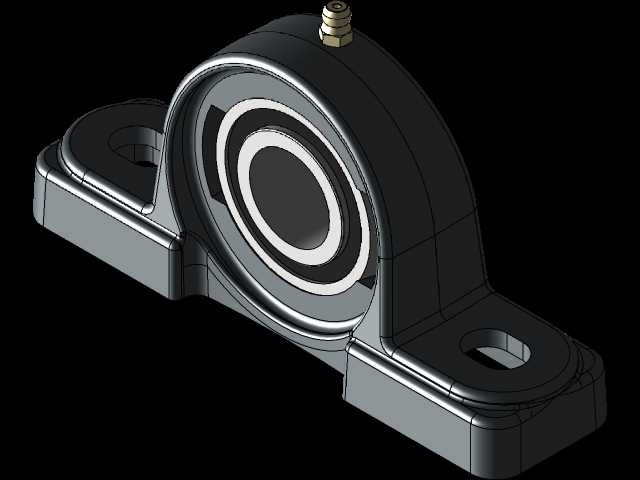

在轻工输送线、小型机床辅机、农用加工设备的传动布局里,这类1英寸规格的立式轴承枕是出镜率极高的支撑部件,它的核心作用是给回转轴提供稳定的径向支撑,同时抵消传动过程中产生的小幅轴向窜动,不需要额外设计复杂的轴承安装腔体,直接通过底座的两个安装孔就能固定在设备机架的型材或者焊接平台上,大幅降低非标设备的设计与装配工作量。从结构设计逻辑来看,这个轴承枕采用的是分体式组合思路,铸铁材质的枕式底座承担安装固定与载荷承载的作用,内嵌的外球面轴承自带调心特性,当传动轴出现小幅的同轴度偏差、或者设备运行中机架产生轻微形变时,轴承内圈可以相对外圈做小角度的偏转,不会出现卡滞、磨损加剧的问题,这一点对现场安装精度不高的农用机械、

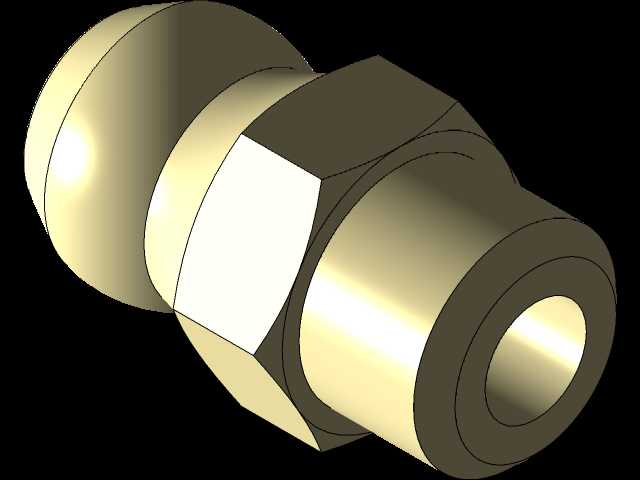

工地临时输送设备尤其友好,不需要反复校准轴的同轴度就能完成装配。底座的安装孔采用了长圆孔设计,安装时可以在一定范围内调整轴承的轴向位置,方便张紧配套的链轮、皮带轮,不需要额外制作张紧机构,这也是这类带座轴承在中小功率传动场景被广泛使用的重要原因。顶部的注油嘴是预留的润滑维护通道,设备运行一段时间后,可以直接通过油嘴注入润滑脂,不需要拆解轴承组件就能完成维护,延长整体使用寿命。从安装边界来看,这款1英寸轴承枕的中心高是选型时的核心参数,它决定了传动轴的安装高度,底座两个安装孔的孔距需要和机架上的预留安装位匹配,轴承内孔为1英寸,适配对应直径的英制轴径,选型时除了核对尺寸参数,还要核算额定动载荷是否匹配传动系统的受力,
比如输送线的重载段、有冲击载荷的破碎机进料端,就需要选择更高载荷等级的同尺寸产品,不能只看安装尺寸匹配就直接选用。建模过程中需要注意几个细节:底座的铸造圆角不能省略,实际生产中铸铁件的转角位置都有工艺圆角,避免应力集中导致安装受力后开裂;轴承外圈和底座内腔的配合是过渡配合,建模时要预留合理的配合公差,不能做成零对零的贴合,否则实际装配时会出现压装困难或者配合过松跑外圈的问题;注油嘴的油道要和轴承内部的储脂腔连通,不能做成封闭结构,否则后期注油无法进入轴承滚动体位置,失去维护作用;底座安装面要做凸起的加工贴合面,比周围的非加工面高出0.2到0.5毫米,保证安装时和机架表面贴合紧密,不会因为铸件表面的不平整导致安装后轴承出现偏斜。
这类轴承枕的应用场景没有特别强的行业限制,从食品加工的输送网带、木工机械的锯片轴、到小型风机的叶轮轴、包装机械的送料辊,只要是需要支撑回转轴、安装空间有限、维护条件一般的场景,都能看到这类部件的身影,它把轴承的密封、支撑、调心功能都集成在一个组件里,设计人员不需要单独设计轴承座、密封端盖、定位挡圈这些零散零件,只需要在机架上预留对应的安装平面和孔位,就能完成传动支撑部分的设计,大幅缩短设备的研发周期。建模时还要注意轴承两侧的密封结构,外球面轴承一般自带双层密封圈,建模时要体现出密封圈的唇口结构,这部分结构是阻挡粉尘、水汽进入轴承内部的关键,在粉尘较大的木工、矿山、粮食加工场景里,密封性能直接决定了轴承的使用寿命,不能简化成一个平盖结构。另外底座的底部一般会做轻微的拔模斜度,符合铸铁件的铸造工艺要求,建模时如果忽略拔模斜度,做出的模型拿去开模或者做3D打印样件时,会出现脱模困难的问题。在做设备整体装配仿真的时候,这类轴承枕可以作为一个独立的子装配体导入,不需要拆分每个零件做过细的仿真,只需要把安装面、内孔的配合关系定义准确,就能满足整机干涉检查、运动仿真的需求,只有在做轴承本身的受力分析时,才需要拆分滚动体、内外圈、保持架这些细节结构。
