弧形碎纸筛网格栅式粉碎出料筛结构

　　该弧形格栅筛件主要服务于碎纸、木材切碎及类似纤维物料粉碎设备的出料分级环节，安装在粉碎腔下部或转子外侧，作为合格碎料排出、过大物料返回切削区的边界构件。设备运行时，刀轴将纸张、薄木片或轻质纤维物料切碎，物料在离心力、重力及气流带动下贴向筛面；尺寸小于筛孔的碎片通过格栅间隙落入集料通道，未达到粒度要求的物料被筛网阻挡，继续留在切削区域内接受重复剪切，直到能够顺利通过筛孔。这种结构直接决定成品碎料的粒度均匀性，也影响粉碎腔内部的排料效率与负载波动。

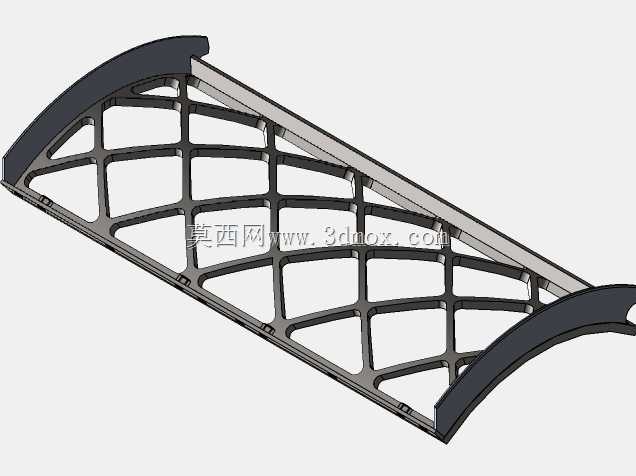

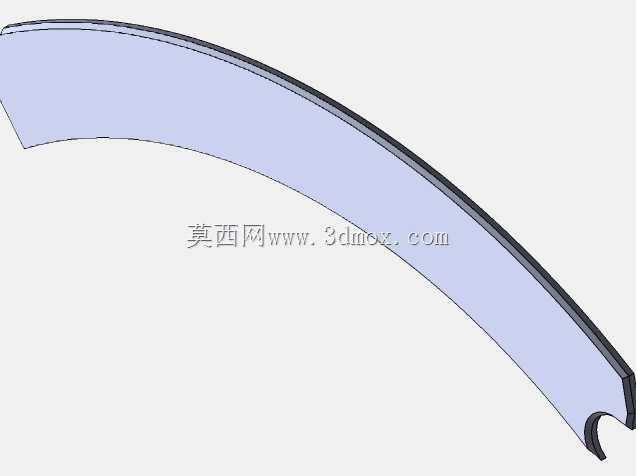

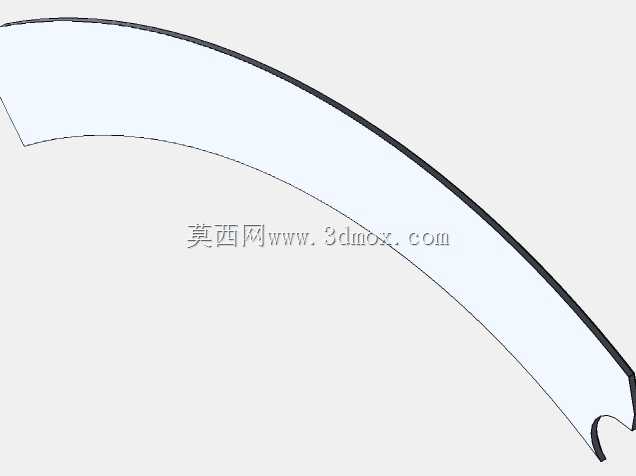

　　外形上，构件采用沿转子轨迹布置的弧形包络面，两端设置加厚弧形边梁，中部由纵横交错的肋条形成规则开孔。弧面并非单纯装饰，而是为了贴近旋转刀具外缘，使物料在运动过程中持续与筛面接触，减少物料在腔体内无效翻滚。筛孔采用近似矩形的格栅开口，孔间肋条具有连续承载路径，既能让碎片通过，又能抵抗物料冲击和刀具风压带来的交变载荷。端部弧形边框承担主要安装定位作用，可与粉碎室侧壁、压板或弧形支座配合，形成稳定的半圆包围结构。

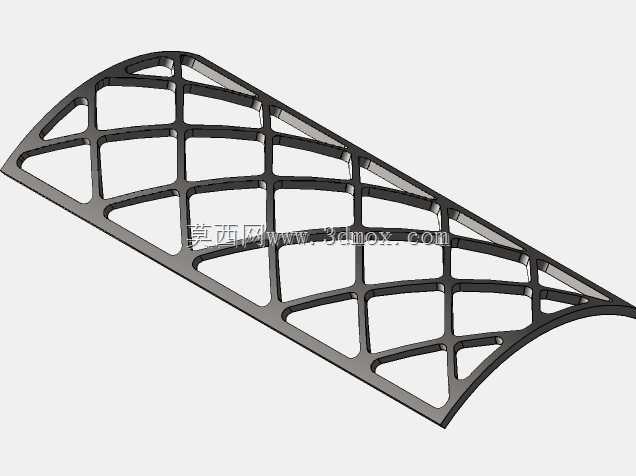

　　从设计思路看，该类筛网不能只追求开孔率。若开孔过大，碎料粒度失控，长条纸片或木片可能直接排出，造成后续输送、打包或回收处理困难；若肋条过密，虽然筛分精度提高，但排料阻力增大，腔体内物料滞留时间变长，电机负荷和刀具温升都会上升。模型中格栅肋条采用交错但有序的布置，使开孔面积与结构刚度取得平衡。纵向肋条沿物料流动方向延伸，可降低碎片穿过时的卡阻概率；横向肋条则将长孔分隔成受控尺寸，避免过大物料通过。肋条交接处保留实体连接，有利于应力传递，减少单点断裂风险。

　　尺寸边界方面，筛网面向木材切碎工况时，可按钻孔100mm、厚度20mm的工艺参考进行配套校核。这里的厚度并非指薄钢板壁厚，而是筛网组件在安装方向上的有效结构厚度，关系到肋条高度、边梁宽度以及与刀轴之间的安全间隙。实际设计时，弧面内径需要根据转子旋转半径、刀片外圆跳动和防碰间隙确定；筛网与刀具之间应保留均匀环形间隙，间隙过小容易因焊接变形、装配误差或刀具磨损导致刮擦，间隙过大则会降低剪切和筛分效率。

　　安装结构上，两端边框应贴合粉碎室侧板，侧边可采用压条、螺栓座或卡槽固定。由于筛网处于高频冲击环境，固定点不能只依赖薄板自身刚度，通常需要在弧向外缘设置压紧面，使筛网在受料时不发生翘起或振动。肋条朝向切削腔的一侧应控制棱角和焊缝高度，过于突出的台阶会挂住长条纤维，造成堵料；而完全锐化的边缘又会降低耐磨寿命，因此工程上常将受冲击面做成等厚肋条并在关键边梁处加厚。

　　在碎纸机应用中，筛网还要考虑纸屑、粉尘和湿度带来的粘附问题。格栅孔型若形成封闭死角，湿软纸片容易堆积在孔角，降低有效开孔面积。该结构的开孔之间保持较顺畅的排料通道，物料通过方向与弧面切线方向相近，可借助转子气流带动自清理。对于木材切碎场景，碎木片对筛面的冲击更强，边梁和肋条需选用耐磨钢板或经过热处理的板材；对于办公碎纸设备，则可适当降低板厚，重点控制噪声、轻量化和成型成本。

　　建模时应重点还原弧面曲率、肋条宽度、开孔间距、端部边框以及安装接触面。筛网不是独立静止零件，它与转子、刀片、壳体侧板、压料机构和出料通道共同构成粉碎系统。若在三维装配中仅按平板筛处理，容易误判干涉位置和排料角度；按弧形包络关系建模后，可以直接检查刀具外圆与筛网内表面的间隙分布，也能核对螺栓压紧空间、侧板贴合面以及筛孔朝向。该结构适合用于碎纸机、小型木材切碎机、纤维回收设备和轻质物料粉碎机的结构设计、装配校核与配件改型。
