品牌点位旋转展示平板支架结构

　　该结构面向商业零售空间中的品牌展示点位，主要解决平板类交互终端在销售点、展厅入口、专柜端头和活动展位上的固定、朝向调整与线缆收纳问题。实际使用时，平板设备安装在薄型方形承载板上，承载板后方设置旋转与支撑构件，可根据顾客站立位置、柜台动线和现场光照方向调整展示角度，使屏幕既便于触控操作，也能在无人交互时承担品牌画面循环播放的作用。

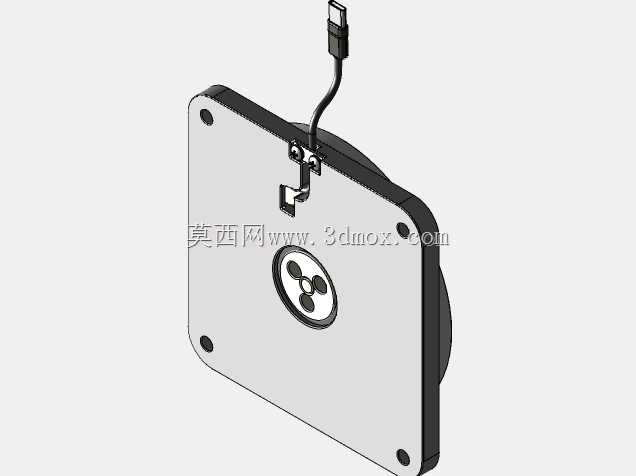

　　从现场布置角度看，这类支架并不追求复杂的多轴机械臂形态，而是强调紧凑、稳定和低干扰。承载板采用近似方形的薄板轮廓，四角预留安装孔位，可通过螺钉、压条或背挂件固定平板背部的转接板。板面中央设置圆形定位与装饰区域，内部三孔式结构可用于定位销、锁紧螺钉或旋转限位件的布置，使设备在拆装维护时能够快速对位。板边缘做了局部加厚和圆角过渡，既降低薄板受力后的翘曲风险，也避免商业空间中人员触碰时产生尖锐棱角。

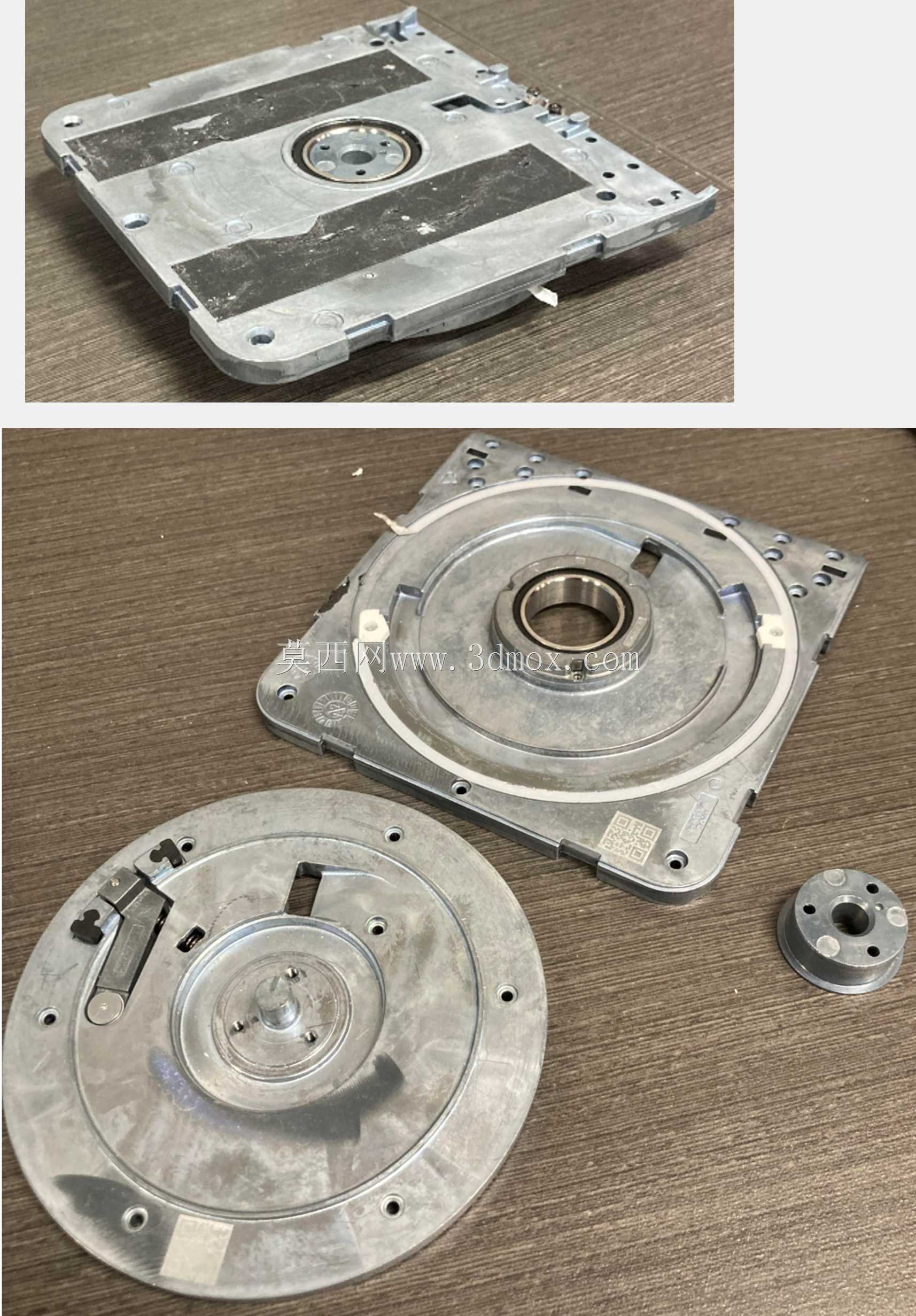

　　旋转功能的设计重点在于展示面与支撑底座之间的连接关系。承载板后侧隐藏盘式支撑体，外形呈扁平圆盘状，能够在较小厚度内提供较大的支承面积。相比单立柱小法兰支撑，盘式结构可将平板偏载产生的弯矩分散到更大区域，降低连接螺钉处的峰值应力。旋转轴线大致垂直于展示板背面，支架可在水平方向改变屏幕朝向；若配合后端倾角座，还可实现俯仰角度的微调。结构中设置限位构件，避免旋转过程中线缆过度扭转，也防止展示面在顾客触碰时发生自由回转。

　　线缆走向是该类点位设备容易被忽视的部分。模型在承载板上部设置了线缆固定夹和出线导向结构，数据线从平板背部引出后，沿支架边缘进入约束槽，再通过弯曲段连接外部供电或数据接口。端部接头保留完整插拔形态，便于工程师检查接口方向和最小弯曲半径。线缆固定夹采用螺钉锁紧方式，位置靠近旋转中心，可减少支架转动时线材被拉扯的幅度。外露线材保持自然弧形，没有强行折成小半径弯角，这对长期通电展示场景较为重要。

　　安装边界方面，薄型承载板适合贴墙、柜台立面或独立展架上安装，背部盘式支撑需要预留一定的深度空间，用于容纳旋转座、紧固件和线缆弯折段。四角孔位决定了平板转接板的安装范围，设计时应先核对设备背部孔距、厚度和重量，再选择螺钉规格。若屏幕尺寸偏大，承载板与后端盘体之间应增加加强肋或扩大垫片面积，以防止触控按压时板面产生明显晃动。

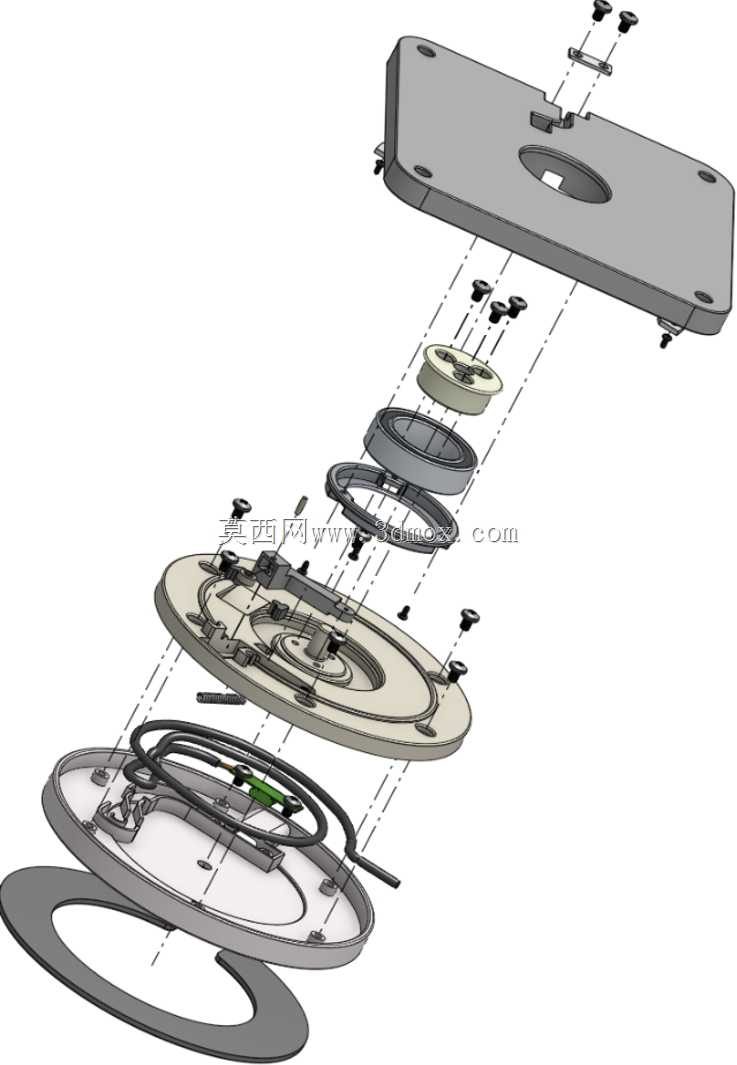

　　建模过程中，方形板、盘式支座、线缆夹和接头均按独立构件表达，装配关系清晰，可直接用于干涉检查和方案沟通。板件上的孔位、沉台、圆角和夹具体现了面向加工与装配的细节，而不是单纯外观造型。旋转区域的圆形特征与方形外板形成明确的功能分区：方形区域负责承载和安装，圆形区域负责支承与转动，上部小件负责线缆约束。

　　在商业展示应用中，该结构可用于品牌互动目录、产品参数查询、会员注册终端、促销信息播放和扫码引导等场景。其优势在于外形简洁，安装后不会遮挡过多柜台空间；旋转调整能够适应不同客流方向；集成线缆固定后，现场走线更整齐，维护人员更换设备时也能按既定路径拆装。对于结构设计人员而言，该模型提供了一个较完整的薄型显示终端支撑方案，可在此基础上扩展防盗锁、倾角调节座、墙面固定底板或柜台夹持机构，以满足不同零售点位的安装要求。
