铝型材框架四轮移动巡检机器人底盘

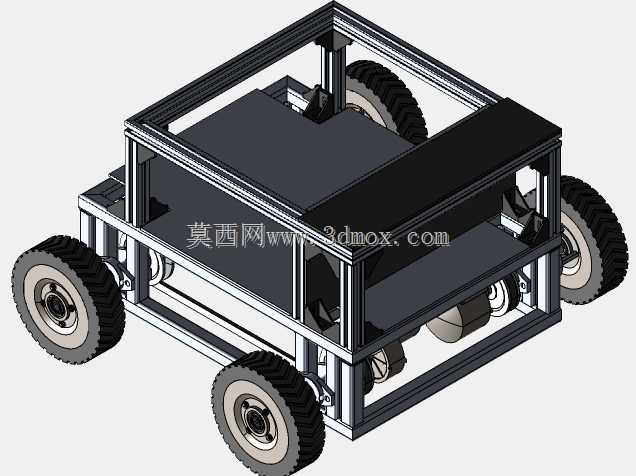

　　该轮式移动底盘采用工业铝型材搭建主体承载框架，整体为矩形分层布局，上层预留开放式设备安装空间，可直接搭载巡检摄像头、环境检测传感器、小型作业执行机构或仓储转运载具，适配厂区室内巡检、实验室物料转运、教学实训开发、窄通道无人探测等多类场景。底盘四角配置大直径橡胶越野轮，轮面带有加深防滑花纹，轮辋采用金属轮毂配合紧固螺栓安装，既可以在平整环氧地坪低噪行驶，也能应对车间接缝、轻微坡道、小颗粒碎石等非平整路面，轮组通过侧边支架与铝型材框架锁紧固定，轮轴安装位预留同轴度调整余量，装配时可通过垫片补偿型材切割的尺寸公差，避免四轮着地不均出现打滑悬空问题。

　　框架结构选用标准槽型工业铝型材，通过角件与内置螺栓拼接成型，无需焊接加工，后期改造时可快速调整框架层高、拓展侧边安装支架，型材槽口可直接嵌入传感器线束、驱动电机线缆，走线隐蔽且便于后期检修维护。底盘中层设置两块平整安装托板，下层空间预留驱动电机、减速组件、控制电路板、电池组的安装位，电气元件与上层搭载设备分层布置，既降低整车重心提升行驶稳定性，也能避免载重挤压电气部件造成接线松动。

　　从安装边界来看，底盘整体长宽尺寸适配常规室内门体通行宽度，框架顶部为全开放安装面，搭载设备的外伸尺寸只要不超出轮组外侧边界，就不会干扰转向动作；底盘离地间隙预留充足，越过普通车间减速带、地面线槽盖板时不会发生底部剐蹭。驱动布局采用四轮布置形式，动力组件隐藏在框架内侧，传动路径短，后期维护时拆开侧方型材护板即可直接触碰电机与传动连接位，无需整体拆解上层搭载设备。

　　设计阶段优先考虑了改装通用性，铝型材框架的所有安装孔位均沿型材槽口等距预留，使用者不需要二次钻孔攻丝，就可以固定不同规格的控制盒、雷达支架、显示屏安装座；轮组支架采用折弯金属件，连接位置设计了长条形调节孔，可微调轮距参数，适配不同宽度的作业场景需求。整车框架边角无突出尖锐结构，在人员通行区域作业时可降低碰撞剐蹭的安全风险，上层框架的围边结构还可以防止搭载的小型设备在急停、加速过程中滑落。

　　在实际工况使用中，该底盘可根据需求加装避障雷达、导航二维码识别相机，配合底层驱动控制实现自主路径行驶，框架的模块化属性让开发者不需要重新设计行走承载结构，只需专注上层作业功能的开发，大幅缩短专用移动作业设备的研发周期。底盘的承重分布经过重心匹配设计，四块托板的承载区域对应轮组支撑点，重载时车架形变量极小，不会出现型材弯曲、轮轴偏磨的问题，长期运行下橡胶轮的磨损也可通过快速拆卸轮毂螺栓单独更换，维护成本远低于一体式焊接车架的移动平台。
