车间多层线棒物料周转置物架

　　这套多层置物周转架的结构方案，最初是围绕机床加工工位旁的刀具、量具、工装夹具与半成品件临时归集需求展开的。现场痛点很明确：普通固定式货架层高不可调，换产之后工件盒尺寸一变，层板间距就无法适配；而全焊接钢制推车自重过大，工位推移费力，后期改造也只能切割返工。线棒式框架恰好解决这一矛盾，主体承力杆件采用标准外径精益管，接头位置通过紧固件锁紧，不需要焊接工序，装配完成后若要增减层位、改变层间距，仅需松开对应接头重新定位即可，产线布局调整时的改造成本很低。

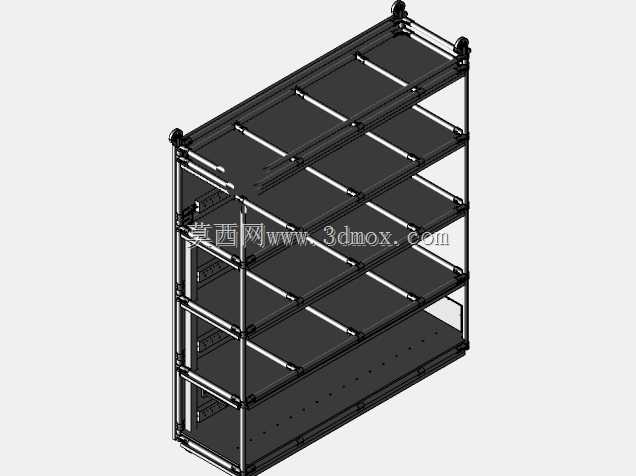

　　从实际使用场景看，这类置物架常布置在CNC加工单元、装配流水线端头或质检工位旁。底层离地预留一定高度，既可以放置清扫工具，也方便液压叉车的低位叉臂伸入，短距离移位时不必整体人工抬运；顶部与中部各层承托平板，板面可分区摆放零件盒、刀柄座、作业指导书文件夹和常用检测工具，避免工具直接散落在设备台面上造成磕碰。框架四角的竖向立杆作为主要承力构件，水平方向通过前后、左右两组横杆形成矩形格构，层板下方的横向杆件均匀分布，把板面集中载荷分散到多根立杆上，满载零件盒时框架不会出现局部下挠。

　　结构建模时优先确定整体外轮廓边界：架体长度方向适配标准工位间距，深度控制在人体手臂可轻松触及最内侧物料的范围，总高度兼顾站立取放便利性与车间通道上方管线净空要求，避免顶部遮挡照明或与悬挂风管干涉。层板边缘与立杆之间保留少量安装间隙，方便板材拆装更换；架体底部可选配平底支撑座或万向脚轮，若作为固定置物架使用，支撑座直接接触地面，配合可调脚垫补偿地面不平；若需频繁在工序间转运，则替换为带刹车的脚轮，推移到指定工位后锁止滚轮，防止取放重物时架体滑移。

　　框架顶部四角设置有凸起的限位结构，多层架体叠放或临时堆放工件时可起到定位作用，防止物件从边角滑落。侧面杆件之间的连接节点经过受力校核，竖向载荷沿立杆直线传递至地面，水平推力作用下，各层横杆形成多道抗侧力支撑，即使操作人员侧身倚靠架体，整体也不会出现明显晃动。层板表面做平整处理，无突出毛刺，放置精密加工件时不会划伤工件表面；杆件外覆防护层，长期接触切削液、机油后也不易锈蚀，适配机加工车间多油多屑的环境。

　　设计过程中没有采用复杂的异形折弯件，所有构件均为通用标准件组合，这一思路大幅降低了加工与备件难度：单根杆件磨损后可单独更换，不必整体报废；不同车间若需要更长或更短的架体，仅需裁切对应长度的线棒、复用标准接头即可快速拼装。建模时将杆件、接头、层板、脚轮分别建立独立子装配，后续衍生不同层数、不同层高的变体方案时，只需调整杆件位置与数量，就能快速生成适配仓储、装配、检修等不同场景的置物架结构，兼顾了工位实用性与结构复用性。
