电源变压器用钣金主动扣连接组件

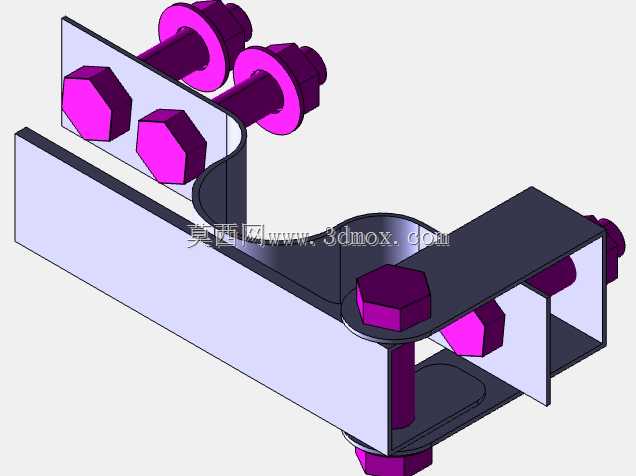

　　在中小功率干式电源变压器的装配工序里，绕组与夹件、夹件与安装底座的连接可靠性，直接决定了变压器运行过程中的抗振动性能、长期结构稳定性，主动扣作为这类场景下常用的快装式连接组件，相比传统的焊接固定、独立螺栓穿孔固定方案，在装配效率、公差补偿能力上有明显优势。这套主动扣组件采用折弯钣金作为主体承载结构，搭配六角头螺栓与配套六角螺母实现锁紧，整体结构没有多余的冗余零件，所有配合面都做了适配变压器安装场景的工艺处理。

　　从实际应用场景来看，这类主动扣主要适配EI型、CD型等小容量电源变压器的夹件快速拼接，在民用配电、工业控制设备内置电源模块的生产线上，工人不需要额外制作焊接工装，也不需要在装配时反复对齐多层叠片的安装孔，只需要将折弯成型的扣体卡入对应夹件的预设卡槽位，穿入螺栓后逐步拧紧螺母，就能实现两个垂直安装面的刚性连接。设计过程中，扣体的折弯圆角做了针对性优化，没有采用常规钣金折弯的最小内R角，而是根据变压器夹件常用的1.2-2mm冷轧钢板厚度，将折弯内R设置为板厚的1.5倍，既避免了折弯处应力集中导致的长期使用开裂问题，也能让扣体卡入夹件时具备适度的弹性变形量，补偿夹件冲压、叠片过程中产生的±0.3mm尺寸公差，不会出现因为零件加工误差导致装不上的情况。从安装边界来看，这套主动扣的扣体宽度适配常规50-200VA容量变压器的夹件侧边宽度，螺栓伸出长度经过核算，拧紧后螺母端面与扣体表面齐平，不会突出夹件外轮廓，避免变压器装入设备机箱时与周边元器件、机箱壁产生干涉；扣体上的螺栓穿孔采用长圆孔设计，长度方向预留了1.5mm的调节余量，能适配夹件安装孔的位置度偏差，降低上游夹件零件的加工精度要求，间接压缩整机组装的成本。

　　功能特性上，这套主动扣的锁紧力经过匹配设计，采用的全螺纹六角螺栓在拧紧到规定扭矩时，扣体的折弯边不会产生塑性变形，连接后的静抗剪力能满足变压器运输、运行过程中的振动载荷要求，即使在设备长途运输的三级公路颠簸工况下，也不会出现连接松动、扣体变形脱落的问题；相比焊接固定的方式，这种螺栓锁紧的主动扣结构还具备可拆卸性，后期变压器需要返修、更换绕组时，只需要松开螺母就能拆下扣体，不会破坏夹件的镀锌层与结构完整性，返修后可以重复使用，减少售后维护的物料损耗。

　　实际建模过程中，所有配合面的间隙都按照实际装配公差设置，螺栓与穿孔的间隙控制在0.2mm，螺母与扣体贴合面的平面度公差按照IT12级设置，完全匹配实际生产中的加工精度，不会出现三维模型装配无干涉但实际生产装不上的问题；扣体的边缘都做了C0.5的倒角处理，避免装配过程中锐边划伤工人的防护手套，也不会刮破变压器绕组的绝缘层，消除装配环节的绝缘破损隐患。在结构细节上，扣体与夹件接触的两个贴合面都设计了细密的防滑压纹，当螺栓拧紧后，压纹会嵌入夹件的镀锌表层，增大接触摩擦力，即使变压器运行过程中产生持续的微幅振动，也不会出现扣体滑移、螺栓回松的问题，不需要额外加装弹簧垫圈或者防松垫片，进一步减少装配的零件数量，提升流水线的装配节拍。
