概念款单人喷气飞行背包结构设计

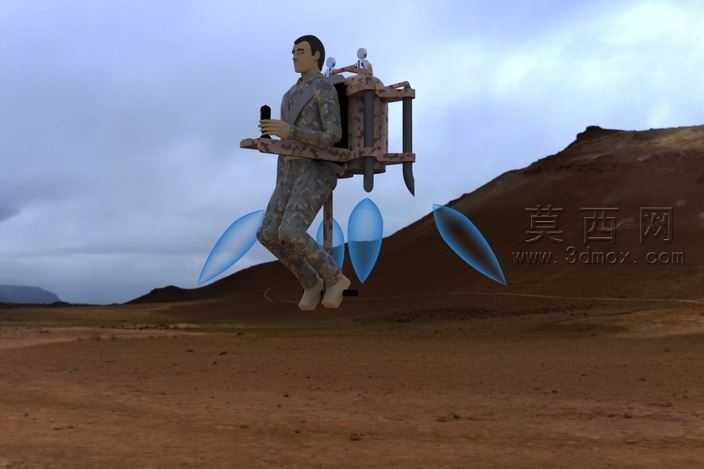

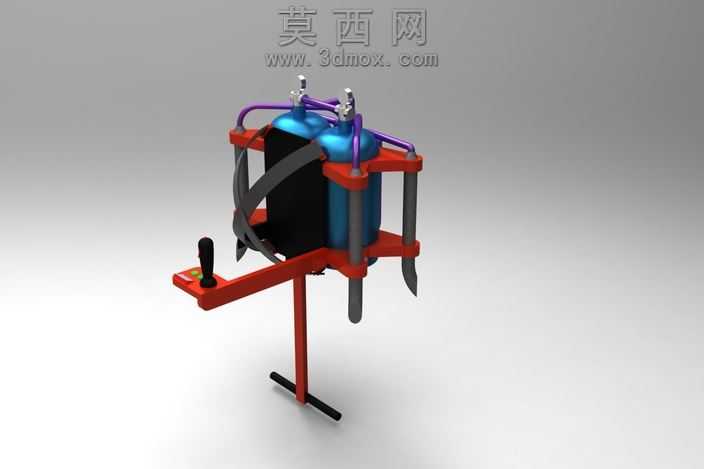

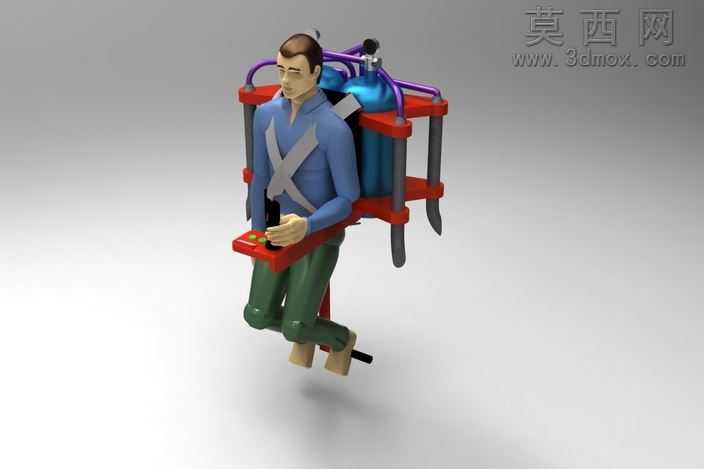

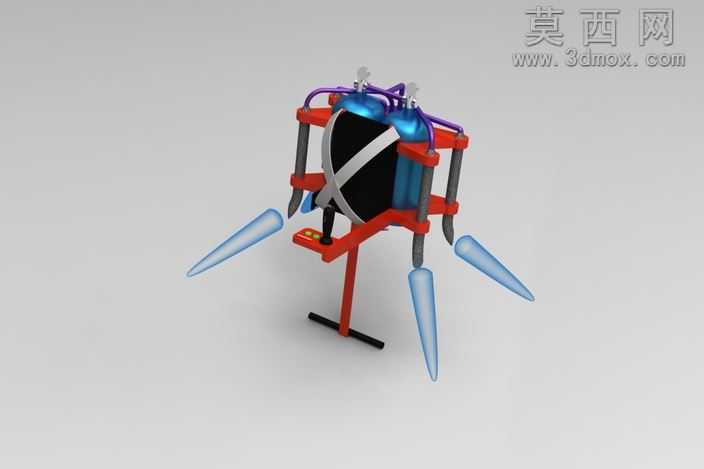

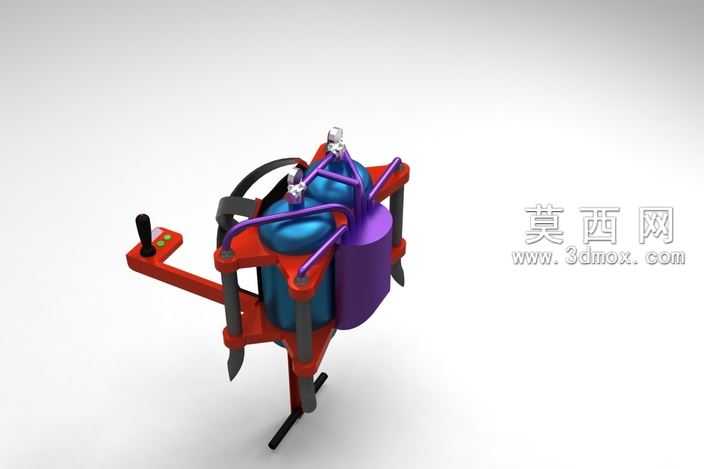

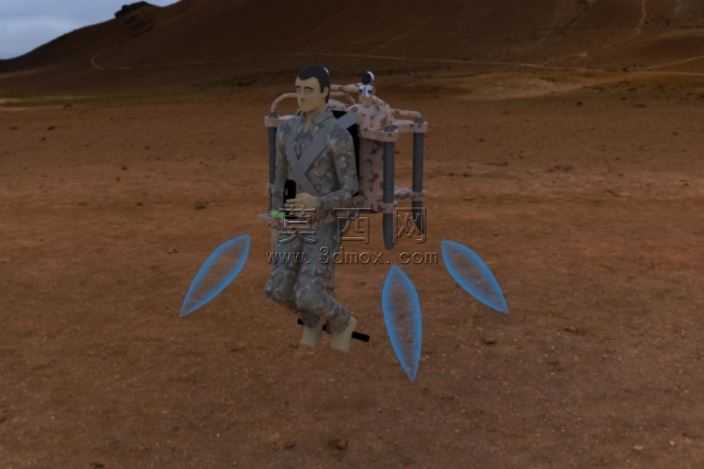

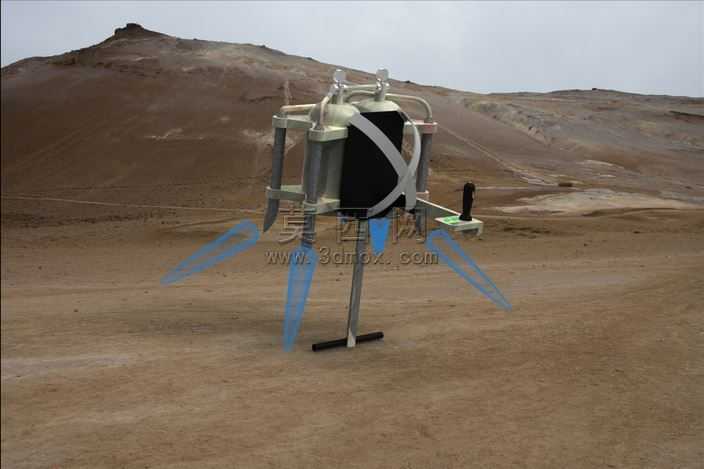

本作品为概念喷气背包的三维建模设计成果，建模阶段以单人背负式飞行装备的功能逻辑为核心，先通过基准面搭建确定整体框架的尺寸边界，按照人体背负的人机工程学要求划定储气瓶组、背负框架、操纵机构的布局空间，保证整体重心贴合人体背部曲线，避免使用时出现过度前倾或后仰的受力问题。建模过程中对红色承载框架做了等壁厚结构处理，框架的四根竖向支撑杆采用圆弧过渡衔接上下固定环，既保证对双储气瓶的夹持稳定性，也通过圆角处理降低结构应力集中的风险。储气瓶部分采用双瓶并列布局，建模时还原了瓶身的圆弧曲面、顶部的阀门接口与紫色输气管路的走向，输气管路沿框架边缘排布，通过卡接结构与框架固定，还原了真实气路的排布逻辑。背负接触部分设置了黑色柔性衬垫模型，模拟真实背负时的缓冲结构，搭配交叉式绑带的建模设计，还原装备与人体的固定结构。前方延伸的操纵杆采用一体化建模，手柄处做了防滑纹理的细节处理，杆身底部设置了脚踏支撑结构，还原飞行时的肢体支撑逻辑。渲染阶段采用哑光金属材质模拟红色承载框架的质感，储气瓶表面赋予高光亮面金属蓝材质，输气管路采用半哑光紫色塑胶材质，衬垫与绑带部分赋予哑光黑色织物与橡胶材质，通过不同材质的粗糙度、反光度参数区分，让各部件的材质辨识度清晰。场景布光采用柔和的多光源布局，主光源从侧上方投射，打出结构的立体阴影，辅助光源补全暗部细节，避免管路、阀门等细小结构出现死黑区域，最终渲染图清晰呈现出喷气背包的整体结构与各部件的装配关系，完整展现了概念飞行装备的设计构想。
