国际象棋车棋子立体造型摆件

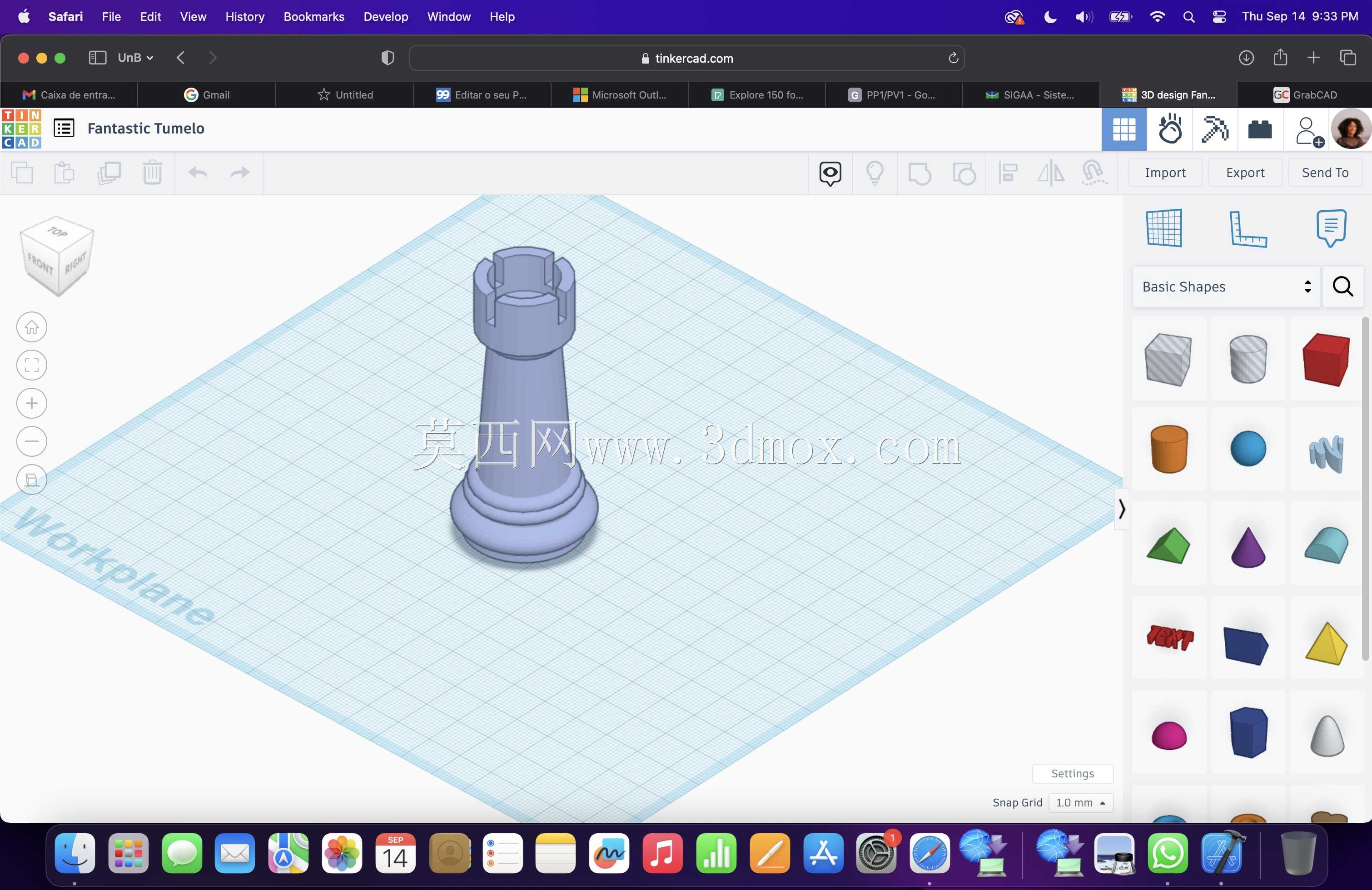

　　桌面棋类教具的实体化制作环节里，棋子的结构合理性直接决定整套棋具的使用手感与摆放稳定性，本次完成的 rook 棋子造型，完全围绕日常对弈、文创摆件、3D打印试制三类场景的实际需求展开结构设计。先从使用端的实际约束倒推外形边界：常规国际象棋棋盘单格边长在38毫米到52毫米区间，棋子底座直径必须控制在格宽的75%以内，避免相邻棋子摆放时出现磕碰干涉，因此该造型将底座最大直径设定为32毫米，整体高度控制在58毫米，既符合标准竞赛棋子的高径比例，也能在常规收纳棋盒的格位中顺利放入，不会出现卡滞。底座部分采用三层阶梯式扩径结构，最下端接触盘面的法兰边厚度3毫米，向上逐层收窄，这种设计首先解决了直立稳定性问题：棋子整体重心落在底座支撑面以内，

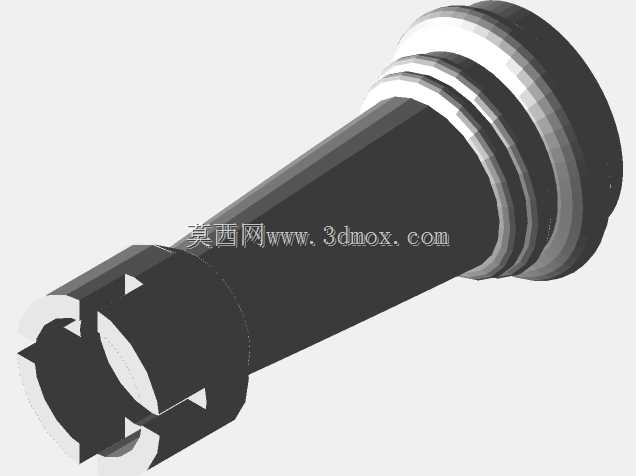

　　即使对弈过程中快速推子、轻微碰擦，也不会出现侧翻；同时阶梯边在打印制作时无需额外添加支撑，底面完全贴合成型平台，不会出现翘边变形。从底座向上延伸的柱身采用小锥度过渡，从根部直径22毫米缓慢收窄至颈部直径16毫米，锥度控制在1:12，既保留了传统石质棋子的厚重视觉感，也避免了直壁柱身容易出现的脱模斜度不足问题——如果采用注塑工艺量产，这个锥度可以直接满足硬模脱模要求，不需要额外做行位抽芯结构。柱身顶端的城垛造型是车棋子的核心识别特征，设计时没有采用尖锐直角结构，所有垛口的转角都做了R1.2毫米的圆角过渡，一方面消除了应力集中点，无论是PLA、树脂打印还是ABS注塑，尖角位置都不会出现应力发白、磕碰崩缺的问题；

　　另一方面圆角结构在手工打磨、后期上色时不会积留打磨膏，表面处理效率更高。城垛部分的内凹缺口深度设定为6毫米，缺口宽度8毫米，四个垛口沿圆周均布，保证任意角度摆放都能清晰识别棋子身份，不会因为旋转角度不同出现辨识度下降。结构设计阶段特意规避了所有悬空大于45度的特征，整个模型从底座到顶端的所有外轮廓面与竖直方向的夹角都不小于30度，熔融沉积成型时可以完全免支撑制作，省去支撑拆除后的表面打磨工作量；如果采用光固化打印，内腔也没有封闭死角，树脂可以从底部完全流出，不会出现残留液固化后导致零件偏重的问题。作为文创摆件使用时，该造型的底部平面可以直接粘贴防滑毛毡，避免划伤木质棋盘或者展示台面；柱身的光滑锥面可以预留丝印、激光雕刻的区域，

　　用于定制赛事标识、文创logo。从装配边界来看，该棋子不需要和其他零件做配合，所有外轮廓的尺寸公差可以按IT14级自由公差控制，3D打印时的尺寸收缩补偿可以直接在切片阶段按0.2%的比例缩放，不需要后期二次加工。和传统木质车棋子相比，这个数字化造型的壁厚全程保持2.5毫米以上的均匀厚度，没有局部薄厚突变，无论是打印还是铸造，都不会出现填充不均、冷却收缩凹陷的缺陷；顶端的封闭平面厚度达到4毫米，长期手持拿取、反复摆放也不会出现顶面磨穿的问题。棋具生产厂商在做系列化开发时，只需要按固定比例缩放该模型，就可以衍生出2英寸、3英寸、4英寸不同高度规格的整套棋子，所有棋子的底座直径比例、重心高度都保持统一，整套棋具的摆放手感完全一致，不会出现轻重失调、高低突兀的问题。
