多通路口集成式流体管路转接阀件

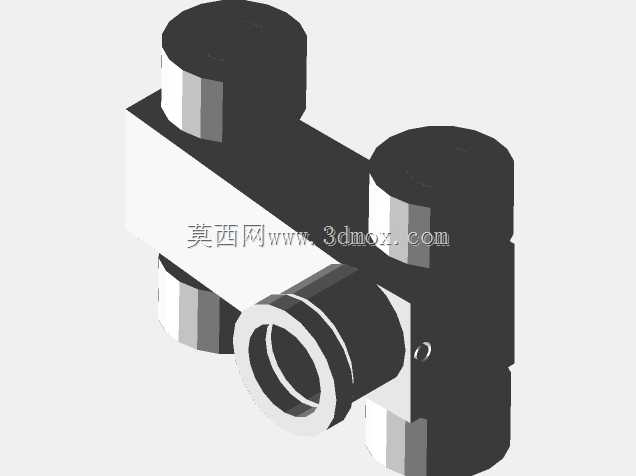

　　在车间流体管路改造、小型液压站配管、气动控制回路搭建的现场，最常遇到的痛点不是元件选型压力等级不够，而是多支路管路在狭小安装空间里反复拼接弯头、三通，累计安装误差大，接头处渗漏点多，后期运维拆检时要连带拆掉周边三四段管路才能触达故障点。这款多通路集成式转接阀件的结构设计，正是针对这类密集布管场景做的一体化优化，把原本需要三个直角弯头、两个直通接头、一个截止阀才能实现的多向通断功能，整合在单个块状本体上，省去了零散接头之间的对接焊缝与螺纹连接段。从三维结构的布局逻辑来看，本体采用方正的块状基体作为承载核心，三个轴向的接口分别沿三个正交方向伸出：两个接口沿竖直方向上下同轴布置，第三个接口沿水平侧向伸出，接口端部都加工了标准环形凸台，

　　用来适配卡套式接头或者法兰压盖的定位台阶，不需要现场额外焊接配对法兰。块状本体的侧面预留了小型工艺螺孔，这个小孔并非流体通路，而是加工阶段用来做工序装夹定位，后期装配时也可以作为排气测压的预留接口，不用在主通路上额外开孔破坏流道完整性。做整机布局校核的时候，首先要确认三个外接管路的弯折半径不会和周边机架、护罩发生干涉：上下竖直接口的外接管道通常对接蓄能器与主供油管路，侧向水平接口对接执行元件进油口，三个接口的中心距在建模时已经按照常规管接头的扳手空间做了预留，侧向接口的法兰外圆到本体竖直侧壁的距离，刚好容纳标准开口扳手的作业厚度，现场装配不需要使用特制 thin 扳手，普通公制扳手即可完成接头锁紧。

　　流道设计上没有采用急转弯的直角折角，内部通路在块体内部做了圆滑过渡，减少液压油高速通过时的局部压损，也避免气动回路里直角拐角造成的冷凝水积存、杂质卡滞问题。和零散拼接的管路组件相比，集成块式的结构刚性更强，设备运行时的管路振动不会在多个接头处形成交变应力，长期运行后螺纹松动渗漏的概率大幅降低。在机床冷却系统的配管场景里，这类阀件可以直接安装在泵组出口的阀块安装面上，上下接口串联在主冷却管路中，侧向接口分出支路对接刀具内冷管路，不需要在主机床身上额外焊接支架固定零散接头；在小型气动分拣设备的回路里，它可以布置在电磁阀组和气缸之间的分路位置，把三路气管的转接点集中在一处，走线整齐，后期排查气路故障时不用沿着整段拖链逐段找接头。

　　建模过程中所有接口的配合面都保留了合理的装配公差余量，凸台端面的密封面区域没有多余的倒角缺口，保证O型圈或者密封垫片压紧后受力均匀，本体的六个外平面都可以作为安装基准面，既可以通过侧面螺孔吊挂安装在管路侧壁，也可以底面贴合设备安装板做螺栓固定，安装姿态不受流向限制，不管是竖直布置还是水平侧卧安装，内部流道的通流能力都不会受影响。针对现场可能出现的管路热胀冷缩位移，集成块本身的刚性结构可以吸收小幅度的管路偏移，不会像薄壁接头那样受侧向力后出现螺纹断裂问题，日常维护时只需拆开对应端的接头即可更换密封件，不用拆解整个集成阀体。
