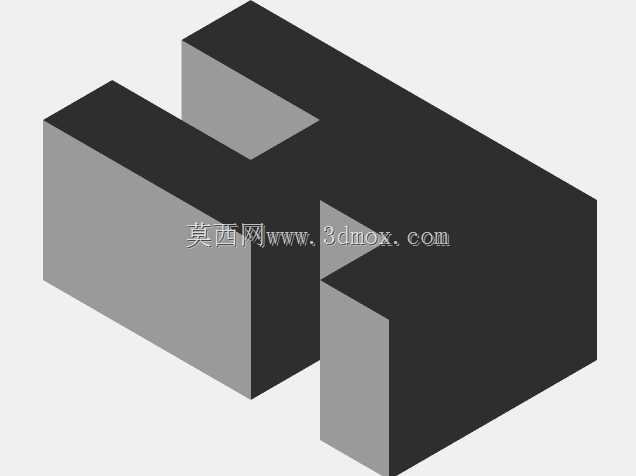

H型开槽定位支撑块结构

　　该零件为典型的块状定位支撑构件，整体采用长方体基体经双侧开槽形成H形截面，在机床夹具、工装平台和自动化输送线中常用于工件侧向限位、高度垫撑以及相邻机构之间的间隔定位。结构没有复杂曲面，全部由平面和直角棱边构成，适合通过铣削、线切割或型材切割后精加工获得，建模时以实体拉伸和切除特征即可完整表达，便于后续生成工程图、检验尺寸和编制加工工艺。

　　从实际使用角度看，零件中部贯通的凹槽可避让压板、导轨边缘、传感器支架或其他凸出结构，两侧保留的高凸台则形成稳定的接触立面。装配时，底面可直接贴靠工作台T型槽平台、夹具底板或焊接机架面，侧面通过螺栓压紧或挡块固定；当工件放置在上方时，两个凸台能够分担载荷，避免单点支撑造成的倾斜。凹槽宽度、凸台厚度和总高之间需要根据被支撑件的轮廓协调，若槽口过窄，无法容纳相邻结构；若凸台过薄，则在夹紧力作用下容易产生变形。

　　外形边界以规则矩形为主，安装空间规划相对简单。长度方向决定支撑跨距，宽度方向影响与底板或导轨的接触面积，高度方向则直接补偿工件与基准面之间的落差。三维布局时应先确认底面贴合区域，再校核两侧凸台与工件、压板、螺钉头之间的干涉关系。由于棱边为直角，受载集中位置可在实际加工中按需要设置小倒角或圆角，但配合基准面应保持足够的平面度和粗糙度。

　　这类构件虽然外形简单，却在机床加工、焊接工装和检测工位中承担基础定位作用。设计思路上优先保证支撑刚性、装拆便利性和避让空间，而不是追求外观造型。模型可作为夹具标准垫块、限位挡块或非标工装单元使用，也可在此基础上扩展销孔、沉头孔、螺纹孔和防滑齿面，以适应不同的夹紧方式与定位精度要求。
