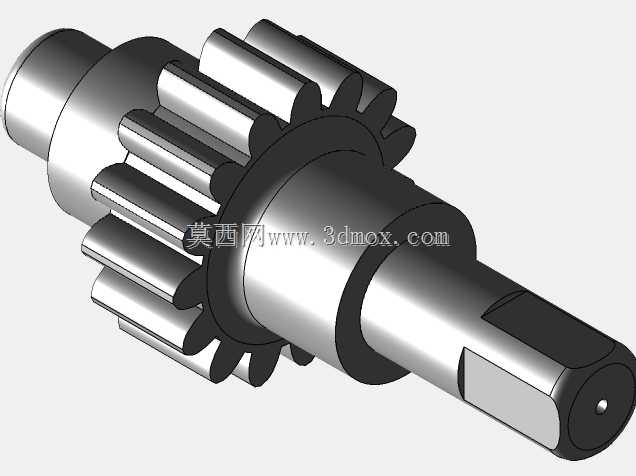

CA6140车床传动齿轮轴结构设计

　　这也是普通车床能实现多种进给参数适配不同车削工况的核心结构基础。设计这类零件时，首先要匹配CA6140车床主轴箱的安装孔位边界，轴段的直径梯度要完全适配箱体内部的滚动轴承内圈尺寸、隔套宽度以及滑移齿轮的行程空间，齿轮段的齿形参数要匹配原有传动链的模数、压力角，保证啮合侧隙在0.02-0.05mm的合理区间，避免传动过程中出现打齿、传动噪声过大的问题。从结构细节来看，轴上的台阶面除了承担轴承、隔套的轴向定位作用，还要预留齿轮加工时的退刀空间，滚齿加工时刀具能顺利退刀不会刮伤已加工的轴颈表面，轴端的中心孔是整个零件加工、检测的工艺基准，无论是车削各段外圆、滚齿加工齿形，还是后续热处理后的外圆磨削、齿形精加工，在普通卧式车床的主轴箱进给传动链中，这类带一体齿轮的轴类零件承担着扭矩传递与运动换向的核心作用，区别于分体装配的齿轮与轴结构，一体式齿轮轴省去了键连接、过盈装配的工序，能在紧凑的箱体空间内实现更高的传动刚性，尤其适配CA6140这类通用车床主轴箱内狭窄的安装空间，避免分体零件在频繁正反转、变载荷切削工况下出现键槽磨损、配合松动的问题。从实际加工场景来看，这类齿轮轴通常布置在主轴箱的滑移齿轮传动段，轴端的扁位结构是为了适配拨叉的拨动行程，当车床需要调整进给量、切换螺纹加工螺距时，拨叉卡入轴端的扁位段带动整个齿轮轴轴向滑移，让轴上的齿轮与不同齿数的配对齿轮啮合，实现传动比的切换，

　　都要以两端中心孔作为定位基准，保证各轴段的同轴度、齿轮齿圈的径向跳动公差控制在0.01mm以内，避免装配后出现传动卡滞、运转发热的问题。在实际使用场景中，这类齿轮轴要承受车削过程中的交变冲击载荷，尤其是粗车工序中吃刀量突然增大时，齿轮齿面要传递足够的扭矩不发生断齿，轴颈部位与轴承配合的表面要有足够的耐磨性，因此设计时通常会选用40Cr作为毛坯材料，经过调质处理获得220-250HB的基体硬度，齿面部位进行高频淬火达到45-50HRC的硬度，既保证轴芯部的韧性可以承受冲击载荷，又能让齿面、轴颈配合面具备足够的耐磨性延长零件使用寿命。安装这类齿轮轴时，要注意轴上各台阶的轴向间隙，轴承内圈与轴颈采用过盈配合，

　　装配前要测量轴颈的尺寸公差与轴承内圈的配合公差，保证过盈量在0.005-0.01mm之间，过大会导致轴承装配后游隙过小运转发热，过小则会出现轴承内圈与轴颈相对滑动磨损轴颈。齿轮段的啮合位置要与配对齿轮的齿宽完全对齐，轴向错位量不能超过齿宽的5%，否则会导致齿面接触应力集中，加速齿面磨损。轴端的扁位要与拨叉的卡槽间隙控制在0.1-0.2mm之间，间隙过大会导致换挡时拨叉撞击扁位产生异响，间隙过小则会出现换挡卡滞、齿轮啮合不到位的问题。从建模逻辑来看，这类零件的三维建模要先以轴的中心线作为基准，依次绘制各段轴的回转轮廓，通过旋转特征生成轴的基体，之后在对应轴段上绘制齿轮的齿形轮廓，通过拉伸或者切除特征生成轮齿结构，再加工出轴端的扁位、

　　中心孔等细节结构，建模过程中要注意各轴段的圆角过渡，尤其是台阶面的圆角半径要匹配加工刀具的圆角，避免出现应力集中的尖角，在轴颈与齿轮段衔接的位置要预留退刀槽结构，退刀槽的宽度要满足磨削加工的退刀需求，同时不能削弱轴的整体强度。这类齿轮轴的外形尺寸完全适配CA6140车床主轴箱的内部空间，总长度要保证装配后轴端不会与箱体内壁、其他传动件发生干涉，最大直径即齿轮齿顶圆直径要预留足够的运转间隙，与箱体内壁的间隙不小于5mm，避免运转过程中齿顶刮碰箱体内壁。在日常设备维护中，这类齿轮轴的磨损主要出现在齿面啮合部位、轴颈与轴承配合的部位以及轴端扁位与拨叉接触的部位，检修时可以通过百分表检测轴颈的圆度、齿圈的径向跳动，如果磨损量超过0.1mm就需要更换零件，避免传动精度下降影响车床的加工精度。
