煤层锁自动化加工装配专用设备结构

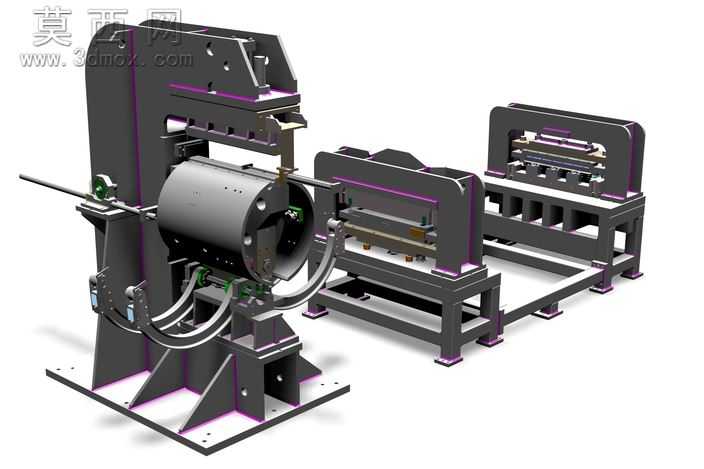

本三维模型为面向煤层锁生产场景打造的自动化加工装配专用设备，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零部件均保留完整可编辑特征参数，方便后续根据实际生产需求进行尺寸调整与结构迭代。模型渲染阶段采用工业级写实材质方案，设备主体机架部分赋予哑光深灰铸铁材质，通过调整粗糙度、金属度参数还原铸铁件表面细微磨砂质感与厚重金属感；传动管线部分采用高弹性橡胶材质，添加细微表面纹理模拟管线长期使用形成的自然弯折痕迹；设备定位接触面、加工工位边缘赋予亮面金属材质，通过添加细微倒角反光效果突出机加工面的高精度特性；警示标识、功能分区线条采用高饱和度紫色烤漆材质，在深灰主体的衬托下清晰醒目，还原真实工业设备的视觉标识设计。结构设计上，设备采用分体式模块化布局，左侧为核心装夹工位，设置可开合环抱式夹具结构，搭配多组气动锁紧组件，可实现不同规格煤层锁筒体工件的快速定位与夹紧，夹具下方设置加强筋焊接式支撑底座，通过三角形筋板结构提升整体承重稳定性，避免加工过程中出现振动偏移；中部为输送过渡工位，采用线性导轨搭配滑动载台结构，可实现工件在装夹工位与右侧加工工位之间的平稳转运，导轨两侧设置可调式限位挡块，可根据工件长度调整转运行程；右侧为多工位加工单元，集成多组并行加工头，可同步完成锁体孔位加工、锁舌装配、精度检测等多道工序，工位下方设置框架式承托结构，预留废料收集槽安装位，适配实际生产的废料处理需求。设备的气路管线采用沿机架侧壁排布的隐藏式设计，通过管卡固定在机架内侧，既避免管线外露造成的生产安全隐患，也让整体外观更加整洁规整。设计思路围绕煤层锁生产的自动化升级需求展开，摒弃传统单工序分散加工的模式，将多道工序整合到同一台设备上，通过模块化工位设计降低设备占地面积，同时采用标准件通用化设计，设备所用的导轨、气缸、紧固件均采用市面通用标准型号，方便后期设备维护时的零部件更换，有效降低设备的运维成本，整体结构经过运动仿真验证，所有运动部件均无干涉问题，可直接用于生产方案评审、设备加工制造参考以及自动化产线布局规划使用。
