UTG红绿CQB战术瞄准镜结构设计

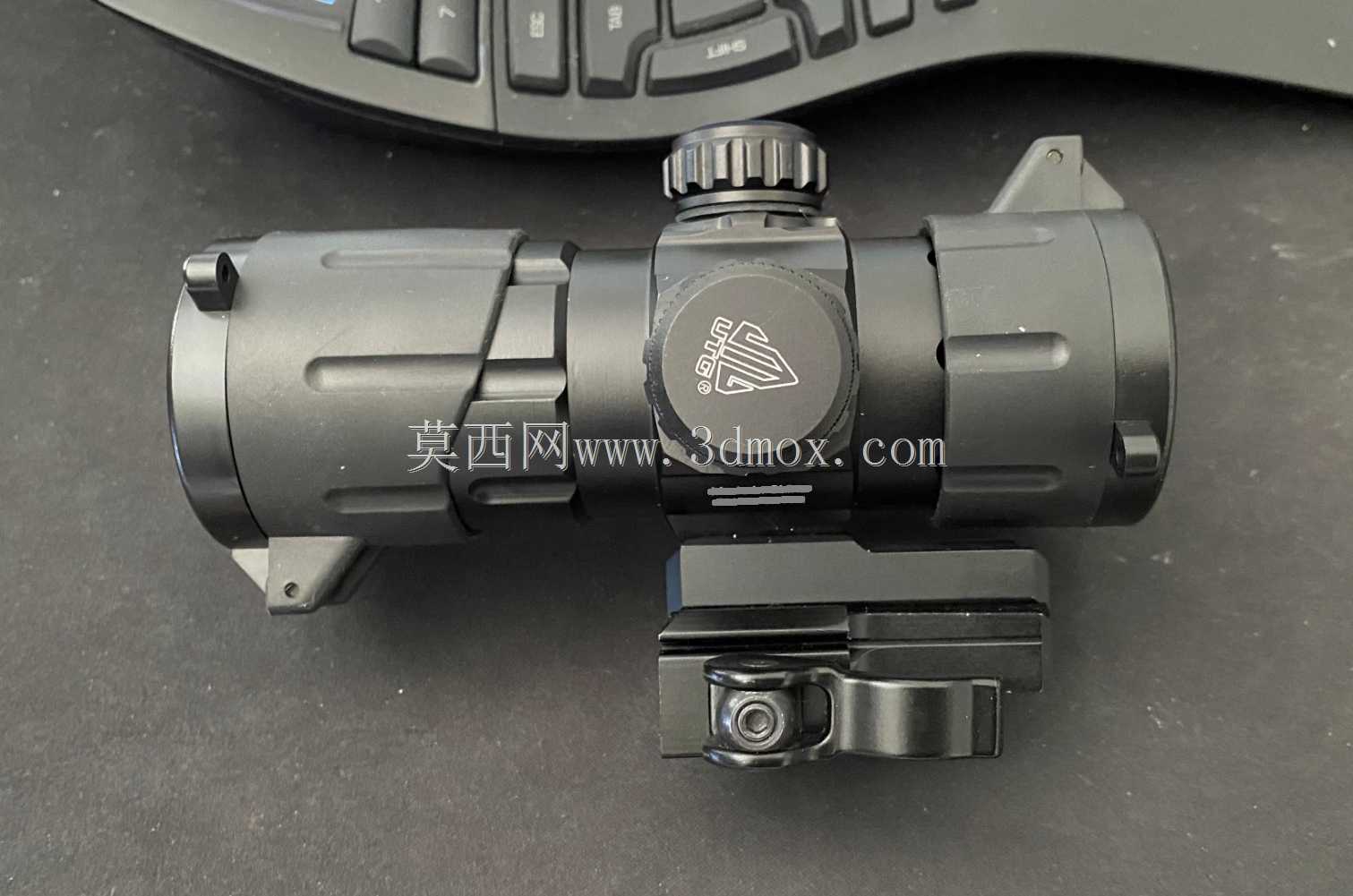

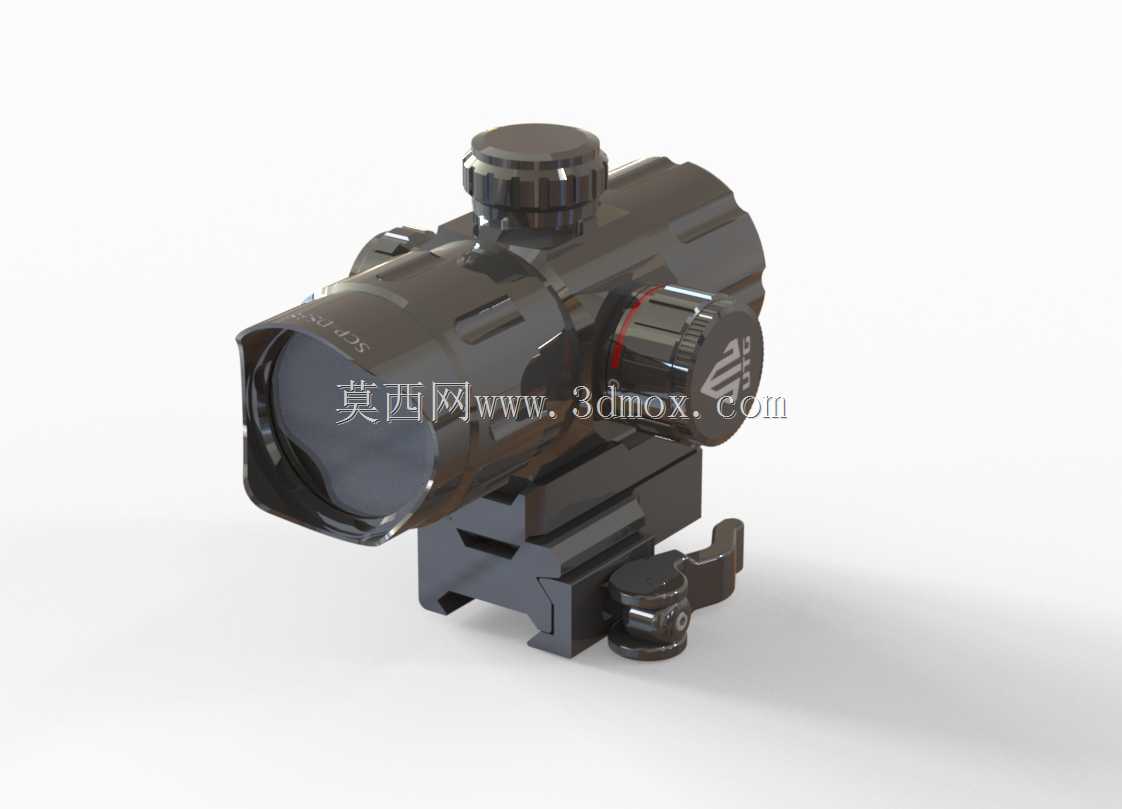

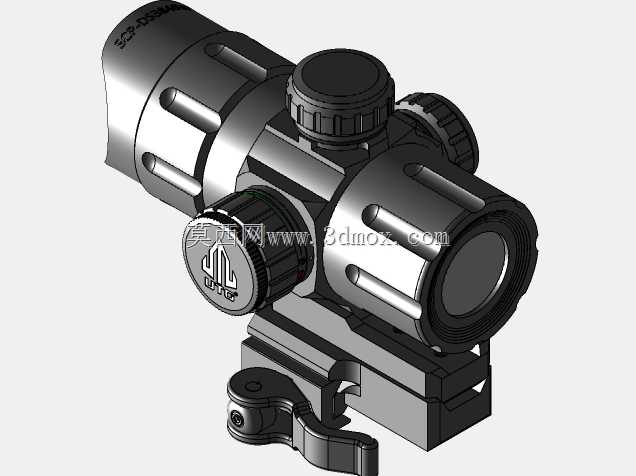

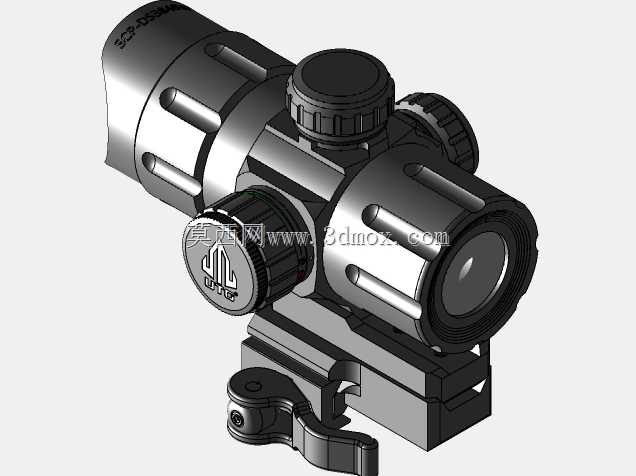

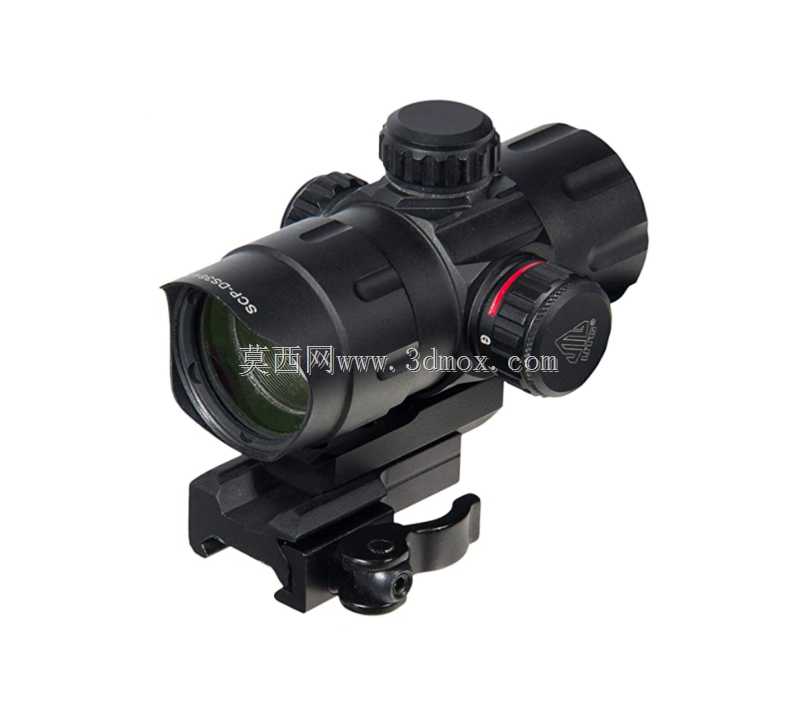

这款瞄准镜主要面向近距离CQB作战场景设计，适配各类带皮卡汀尼导轨的战术枪械，也可拓展安装于民用射击运动器材、安防防暴设备上，为使用者提供快速瞄准的视野参考，在短距离交火、突发目标处置场景下，无需复杂的倍率调节与弹道计算，通过镜内的红/绿光点即可完成快速对准，大幅缩短瞄准反应时长。从结构设计来看，整体采用密封式筒身结构，镜身主体做了多段防滑棱切削处理，既提升了手动调节旋钮时的握持摩擦力，也能在复杂户外环境下减少磕碰对镜身内部光学组件的冲击，顶部的旋钮用于光点亮度调节与归零校准，侧方的调节结构可实现红绿光切换，适配不同光照环境下的使用需求——强光环境下调高亮度保证光点清晰可见，弱光环境下调低亮度避免光点过亮造成视野眩光。配套的QD快拆支架是结构设计的重点，快拆扳机组采用偏心锁紧结构，无需额外工具即可快速完成瞄准镜在导轨上的安装与拆卸，锁紧后可保证镜身与导轨的连接刚性，避免连续射击时的震动造成瞄准点偏移；立管适配器则拓展了安装适配范围，可兼容不同直径的立管安装位，适配更多类型的搭载平台。设计过程中优先考虑了光学组件的同轴度要求，镜筒内部做了遮光消光纹路处理，减少杂光进入光路造成的成像干扰，镜片安装位预留了密封胶圈槽，可实现基础的防水防雾性能，满足户外复杂温湿度环境下的使用需求。安装边界方面，镜身整体长度控制在紧凑型瞄具的常规尺寸范围内，安装后不会过多遮挡枪械本身的机械瞄具视野，可实现机械瞄具与光学瞄具的快速切换，支架的安装卡槽严格遵循标准皮卡汀尼导轨的尺寸公差，锁紧后的夹持力可承受常规口径枪械的连续后坐冲击，不会出现移位松脱问题。镜身底部的快拆结构做了防丢设计，扳机组与支架本体通过销轴连接，避免拆卸过程中零件遗失，调节旋钮全部做了档位阻尼设计，调节时可清晰感知档位变化，戴战术手套操作时也能准确完成调节动作，不会出现打滑误触的问题。
