移动式甘蔗加工处理设备三维设计

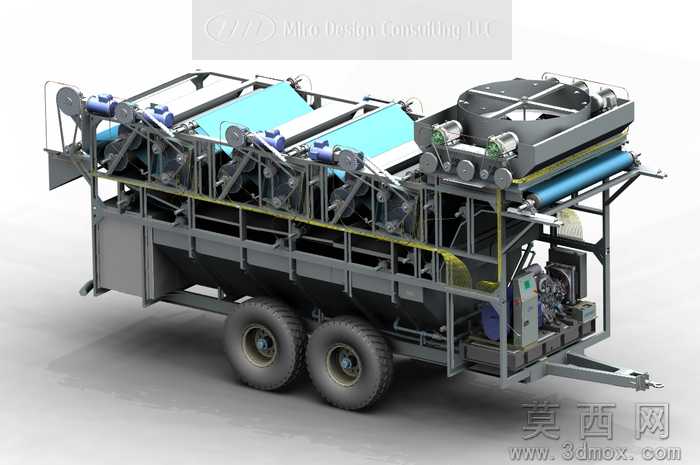

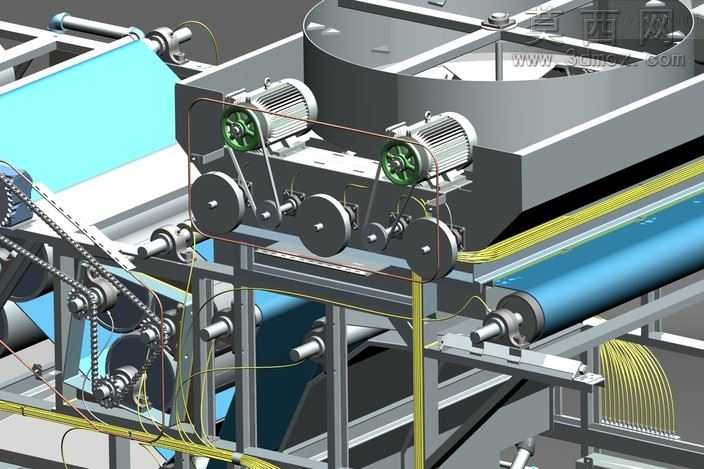

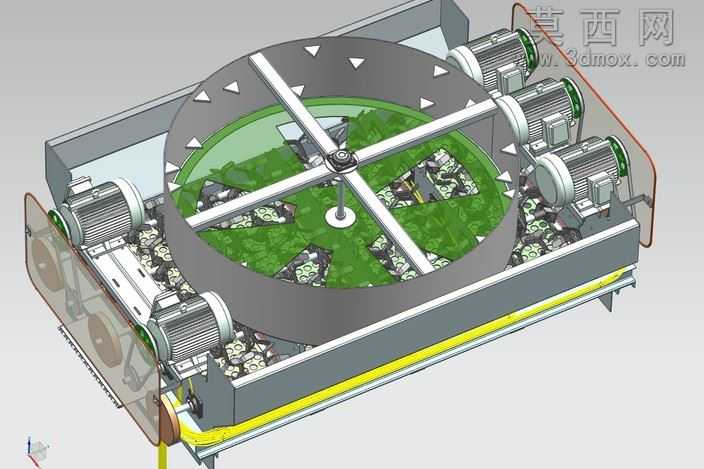

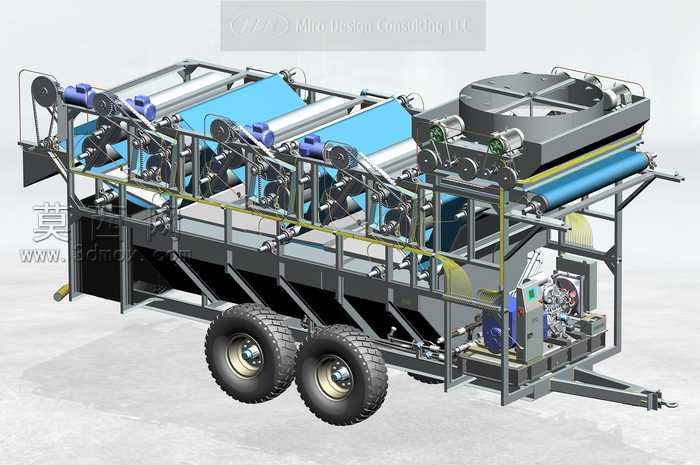

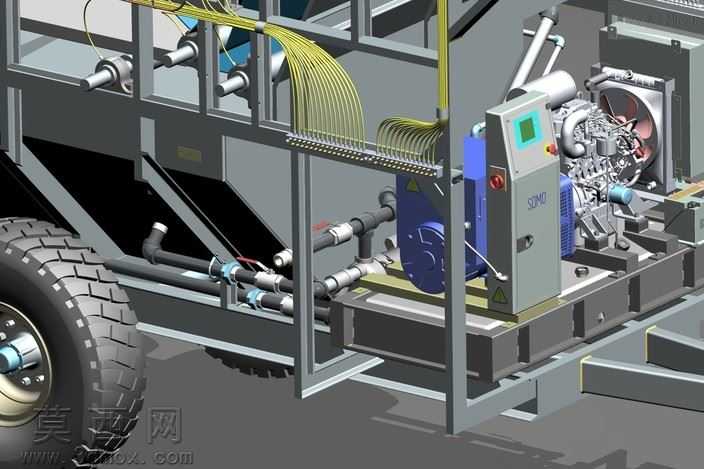

本作品为移动式甘蔗加工机组的三维建模设计，采用拖挂式轮式底盘结构，整体建模过程严格按照实体设备的尺寸比例进行搭建，首先完成底盘行走系统的建模，包含双组重载轮胎、牵引连接架、承重底盘框架，框架采用型钢拼接的结构形式，建模时还原了型钢的截面特征与焊接拼接的节点细节。上部加工功能区采用分层布局设计，底层为集料与动力舱段，建模时还原了内部的动力机组、管线排布、控制柜体的结构特征，柜体表面的操作面板、散热格栅、接口细节都做了精细化还原；中层为多组平行排布的辊压输送结构，每一组辊筒都还原了表面的防滑纹理、两端的轴承座、传动链轮结构，相邻辊组之间设置了蓝色的导流挡板，建模时还原了挡板的弯折弧度与固定支架的连接结构；顶层设置储料与进料结构，包含圆形储料斗、侧边的传动护罩、张紧轮组件，所有传动部位的链轮、链条、护罩都按照实际传动逻辑完成装配约束，还原了设备运行时的传动路径关系。渲染阶段采用工业写实风格的材质设置，底盘框架赋予哑光深灰的金属防锈漆材质，轮胎赋予带磨损纹理的橡胶材质，辊筒表面赋予抛光不锈钢材质，导流挡板赋予亮蓝色工程塑料材质，动力部件根据不同属性分别赋予铸铁、喷漆金属、橡胶管线等对应材质，场景采用柔和的影棚布光，突出设备的结构层次与不同部件的材质差异。设计思路围绕移动式田间作业的需求展开，采用拖挂式结构可直接由牵引设备带动转场，无需复杂的现场安装即可投入甘蔗初加工作业，多组连续辊压的结构设计可实现甘蔗的连续输送、压榨处理，紧凑的分层布局在有限的空间内集成了进料、压榨、集料、动力输出全流程功能，所有部件的建模都预留了装配间隙，符合实际机械加工与装配的工艺要求，整体模型装配关系完整，可直接用于设备结构展示、作业原理演示以及后续的工程优化参考。
