矿用管道式磁选除铁设备结构设计

　　该磁选设备主要应用于粉体、颗粒物料的在线除铁工序，常见于建材、粮食加工、化工粉料输送以及选矿厂磨矿分级后的物料提纯环节，直接串联在重力落料管路或气力输送管线中，物料从顶部圆形法兰接口进入设备腔体，流经内置磁力分选区域时，混杂在物料里的铁磁性杂质会被强磁场吸附截留，提纯后的物料顺着下部锥形料斗汇集，从底部出料口排出进入下一道工序，无需额外配置动力输送组件，依靠物料自身重力即可完成分选作业，整体流道做了顺滑过渡设计，避免粉料在腔体内出现架桥、积料死角。

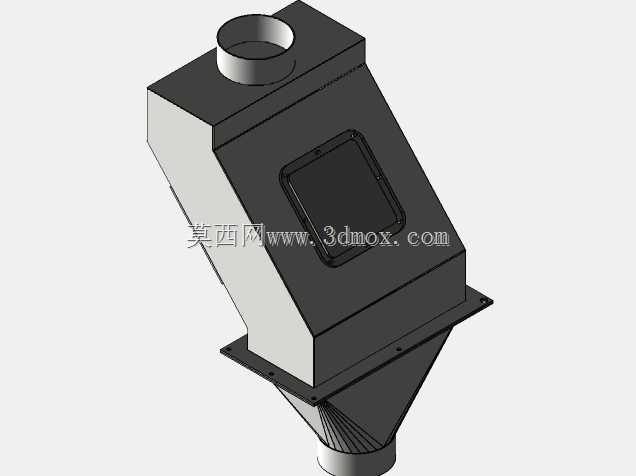

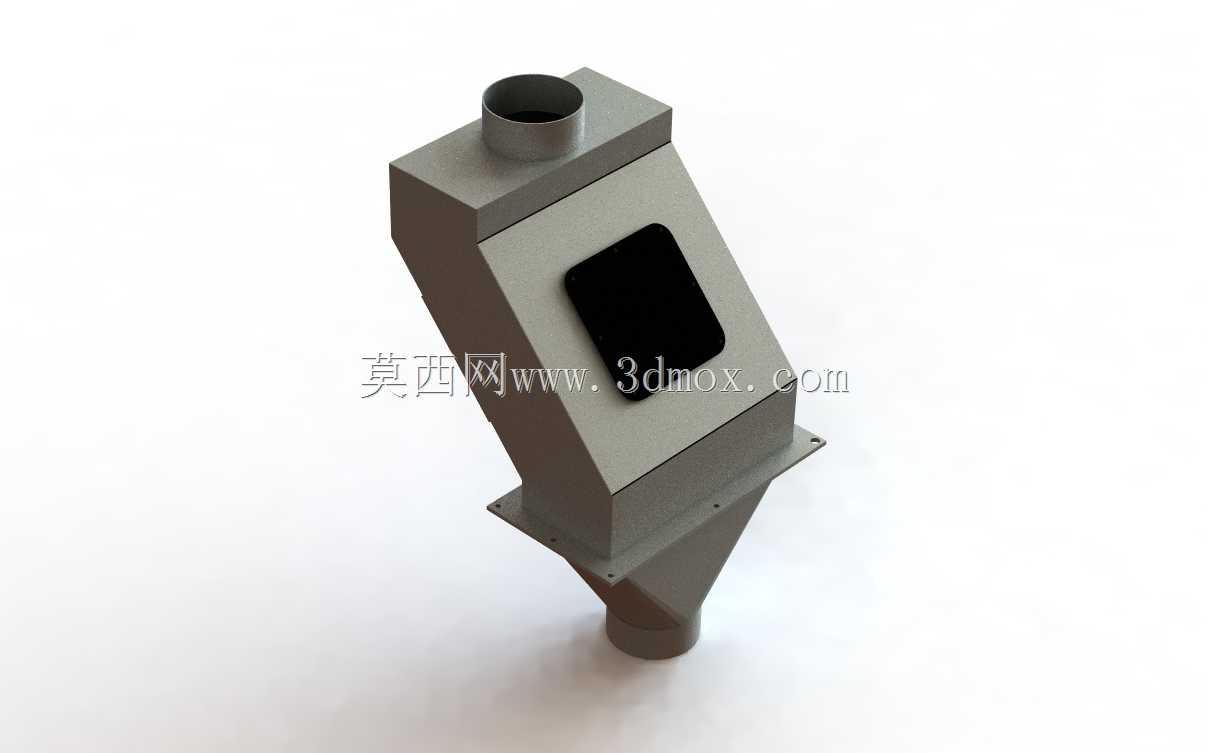

　　从结构布局来看，设备主体采用上矩形腔体、下锥形集料斗的组合形式，顶部伸出的圆形对接管口可直接与上游出料管道配对法兰连接，腔体中部斜向布置的检修面板预留了观察与磁组更换窗口，黑色密封盖板通过紧固件压紧，既可以在运行时封闭腔体防止粉尘外溢，定期清理吸附的铁杂质、更换磁力组件时也可快速拆卸，无需整体拆解管路。下部锥段按照物料安息角设计倾斜角度，针对流动性一般的细粉物料也能保证顺畅下料，锥段末端的圆形出料口可对接下游输送设备或者进料管路，腔体中部外延的方形安装法兰带预留螺栓孔，用于将整机固定在设备机架或者楼层平台的安装支座上，安装边界需要在设备侧方预留不小于检修门全开尺寸的操作空间，顶部和底部管路对接处要预留法兰拆装的扳手作业距离，设备整体悬空安装时支撑框架需要承载整机满料工况的重量，避免运行振动导致管路连接处错位漏料。

　　设计过程中优先考虑了流场的顺畅性，腔体内部没有突兀的凸起结构，磁力组件的安装位置贴合物料下落的主通道，保证所有物料都能穿过有效磁场作用区域，不会出现分选旁路；外壳采用薄壁钣金焊接结构，在保证整体刚性的前提下控制设备自重，锥段与矩形腔体的交接处做了加强折边，避免长期承受物料冲击出现变形。侧方斜置的检修门朝向操作通道方向，日常巡检时操作人员无需登高或者钻入设备底部即可完成磁系清理，设备进出料口采用同轴心布置，管道对接时无需额外变向弯头，直接嵌入现有生产线的竖直管路即可投入使用，针对不同处理量的工况，可以通过调整上下管口的通径、增减腔体内磁组的数量来适配不同的物料通量，磁场作用区间覆盖物料下落的整个截面，避免边缘物料未经分选直接流出。
