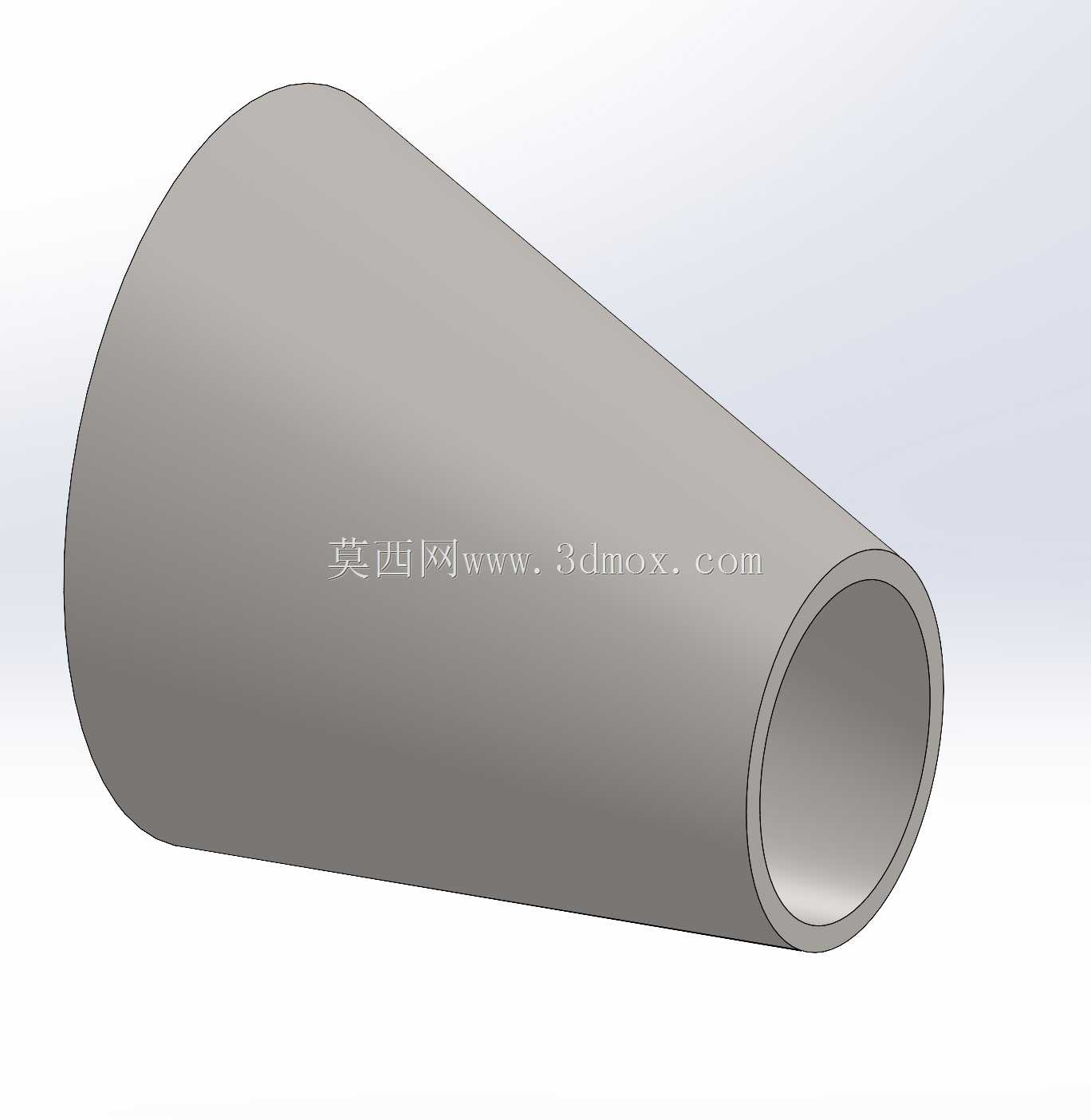

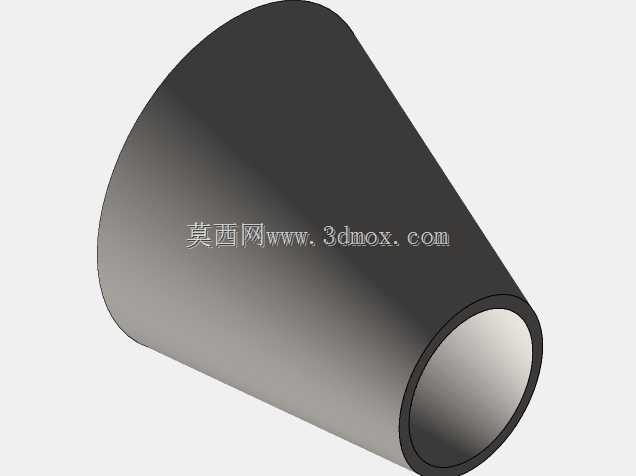

偏心异径焊接管件DN100转DN50

　　在工业管道系统的现场布置中，异径管承担着两种不同公称通径管路之间的过渡连接任务，而偏心结构的异径管相较于同心异径管，有着更为特殊的工程使用场景。这款偏心异径管一端对应DN100即4英寸管路，另一端对应DN50即2英寸管路，两端采用带焊缝的对焊连接形式，主要用于水平敷设的液体输送管路。

　　从实际工况来看，水平管段上若使用同心异径管，变径位置的管顶或管底会形成台阶，当输送介质为液体时，管顶容易积聚气体形成气袋，干扰流量计读数、增加水锤风险；当输送介质为含固体颗粒的浆液时，管底则容易沉积物料造成堵塞。偏心异径管将大小端的一侧母线取平，安装时可根据介质特性选择顶平或底平：输送洁净液体时采用顶平安装，让气体能够沿管顶顺利排向排气点；输送含固介质或蒸汽管路时采用底平安装，避免低点积液或沉积物滞留。这一结构特性使其在泵入口管路、水处理管线、化工输送系统以及消防给排水管网中被大量采用。

　　建模过程中，首先需要确定两端管口的公称直径与壁厚。DN100端对应外径114mm左右的无缝钢管，DN50端对应外径60mm左右的钢管，壁厚依据所选管表号保持一致，确保焊接后两端能够与对应规格的管道对口。异径段采用变径锥台结构，但与同心锥台不同，其轴线存在偏移：大端圆心与小端圆心在垂直于平直母线的方向上错开，使其中一条外母线保持直线，另一条母线则为倾斜的锥面。这种偏心锥面无法用简单的旋转特征生成，建模时通常采用放样凸台或多截面扫描，分别绘制大小端的两个圆轮廓，约束其中一侧象限点共线，再沿轴向过渡生成实体，最后抽壳或直接以薄壁特征完成壁厚。

　　端部焊缝结构是该模型的一个细节重点。对焊管件在出厂时两端会加工出坡口，模型中大小端管口均预留了带角度的焊接坡口面，现场装配时与配套管道坡口对接，形成V形或U形焊缝，焊后透度高、承压能力强，适用于中高压管路。模型保留了焊缝区域的几何形态，便于在装配体中检查焊口间隙、布置支吊架以及进行焊接工艺评定时的空间校核。

　　外形尺寸方面，异径管的总长度参照管件标准取两端外径差值的一定倍数，DN100转DN50规格的对焊偏心异径管成品长度通常在100mm量级，锥段过渡平缓，避免流道突变造成过大的局部阻力。安装边界上需要重点关注的是偏心方向：平直母线一侧在装配后与相连管道的同侧外壁齐平，另一侧则形成锥面收缩，因此在管路三维布置时，必须明确标注顶平或底平安装方式，否则预制下料和现场对口都会出现偏差。与泵进口连接时，偏心异径管还需配合泵嘴方位调整偏心角度，防止在吸入侧形成气囊引起气蚀。

　　从流道角度看，偏心异径管内部通径由大到小平滑收缩，流速沿程递增，锥面角度控制在不易产生边界层分离的范围内，压损相对可控。模型将内外壁偏心关系、端口坡口、薄壁厚度均如实表达，可直接用于管道装配干涉检查、应力分析时的几何导入，以及预制管段的下料出图。在支吊架设置、保温层包覆和防腐施工时，偏心外形也决定了异径管处的保温外壳需要单独放样，三维模型能够为这些后续工序提供准确的外形依据。

　　整体而言，该偏心异径管模型结构并不复杂，但偏心关系、焊缝坡口和安装方位这几个关键点直接决定了其在工程中能否正确使用。建模时把大小端口径、偏心方向、锥段长度和端口细节处理到位，模型就能在管道设计、设备选型和施工预制环节发挥实际作用。
