倒三轮钢管越野卡丁车整车结构

　　该作品呈现的是一台采用外露钢管空间车架的倒三轮运动卡丁车，前部为双轮转向与悬架结构，后部采用单轮驱动布置，整体面向非铺装路面、封闭场地体验、轻型越野驾驶以及小型特种车辆改装验证等场景。车辆没有采用常规封闭式车身，而是以焊接钢管构成主要承载骨架，乘员区域、动力舱、转向系统、悬架安装点和外部覆盖件均围绕骨架展开，这种设计能够在控制整备质量的同时，获得较直接的受力路径和较高的维修可达性。

　　从实际用途看，这类车辆更强调短距离机动、场地娱乐、复杂路面通过性和结构可改造性。前部双轮布置有利于提高转向时的横向支撑，后轮单轮驱动则简化了传动链条、差速机构和后桥空间；对于小排量动力单元而言，这种布局能够减少传动环节，使动力输出更直接。外露式车架还便于工程师在样车阶段调整发动机位置、座椅位置、悬架几何和配重关系，适合用于车辆课程设计、改装方案评审、赛车结构教学以及非标运动车辆开发参考。

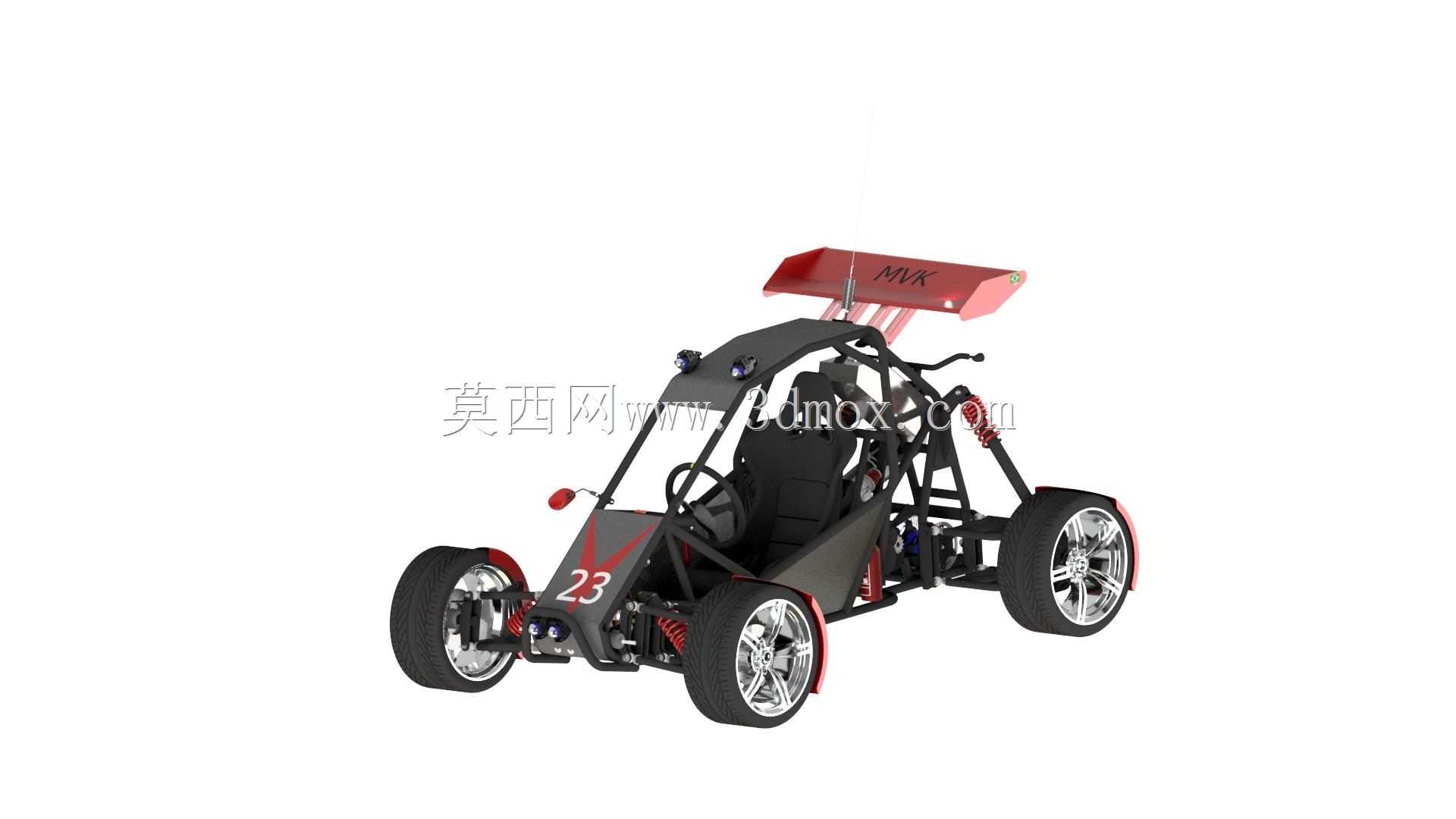

　　车架部分是整车设计的核心。主承载管架从车头减振器安装塔位向后延伸，沿乘员舱两侧形成侧围，并在顶部交汇成防滚保护结构。前悬架采用长行程叉臂与外露螺旋弹簧减振器组合，减振器近似直立布置，能够把前轮受到的垂向冲击传递到上部加强节点。前轮轮距相对较宽，搭配大尺寸轮胎和红色轮眉护板，可在转向、制动和越过坑洼时保持姿态稳定。车架管件在转向柱、座椅靠背、发动机托架和后摇臂区域需要重点考虑局部刚度，避免因动力总成振动或悬架反复加载导致焊缝疲劳。

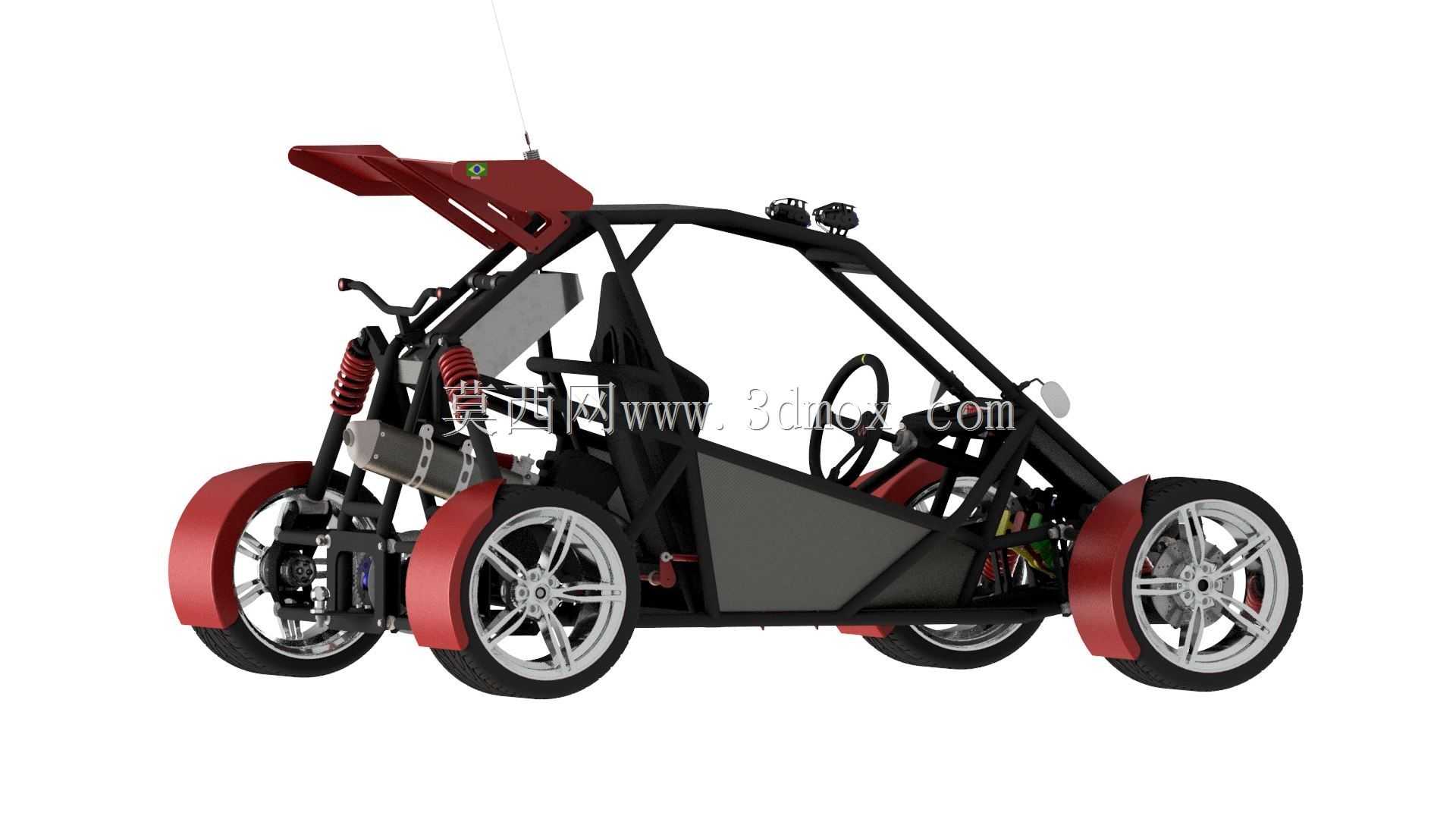

　　乘员舱采用开放式单座或窄体双座思路，座椅位于车架中部偏低位置，有利于降低整车重心。方向盘、转向柱、踏板区域和侧置防护板共同构成驾驶界面；侧面黑色板材既可以阻挡车轮卷起的泥水和碎石，也能对乘员腿部形成侧向隔离。后部高位尾翼式结构并非单纯装饰，它与尾部车架相连，可作为识别造型、安装附件或强化后部视觉重心的部位；车顶小型灯具则提示该车具备低照度场地行驶或展示用途。

　　行走系统的设计重点集中在前双轮与后单轮的协调上。前轮承担转向、制动和大部分侧倾载荷，轮毂采用多辐样式，轮胎扁平形态兼顾公路与轻越野路面；后轮负责驱动，需要与发动机、链轮、链条或传动带、后摇臂形成稳定装配关系。悬架跳动时，轮距、前束、主销倾角都会发生变化，因此三维结构中需要保留减振器上下铰接点、控制臂旋转轴、转向拉杆球头和轮毂轴心的相对位置，以便后续在运动校核中检查轮胎包络、转向极限和悬架干涉。

　　动力系统在模型中以中后置紧凑单元体现，发动机、进气排气、传动部件和后部车架之间留有检修间隙。中后置布置能够让车辆质量集中在座椅后方与后轮附近，提升驱动轮附着，同时避免前部双轮转向机构受到动力总成热量和振动影响。散热、排气走向、链条张紧和维护拆卸空间都应在车架横管之间提前规划；若用于真实制造，还需结合发动机排量、链轮速比、轮胎半径和目标最高车速复核动力匹配。

　　外形尺寸方面，整车呈现低矮、宽前轮距、长尾翼的姿态。车头长度主要由双前悬、转向节和减振器塔位决定；乘员舱宽度受钢管侧围和座椅边界控制；后部则围绕后轮、动力单元和尾翼支架收束。安装边界上，前轮转向极限不能与轮眉、减振弹簧和车架管发生碰擦；座椅后方需预留发动机振动隔离和散热空间；底部护板应高于常见障碍冲击线，同时不能过度抬高重心。整车外覆件多为非承载造型件，真正的装配基准仍应落在钢管节点、悬架硬点和动力托架上。

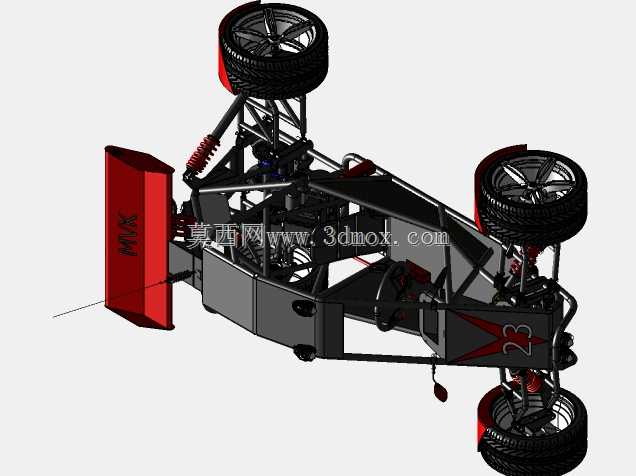

　　在三维建模层面，该结构适合按车架、悬架、转向、车轮、动力总成、座椅防护和外观附件分模块处理。钢管骨架可通过中心线驱动焊件或扫掠特征建立，便于调整管径、弯曲角度和节点位置；悬架摆臂、减振器、轮毂和转向拉杆应保留同轴、铰接和球铰关系；覆盖件则可在硬点冻结后再进行曲面细化。这样既能满足外观展示，也能支持工程剖切、运动干涉检查、焊接拆件和改装可行性分析。
