CA6140车床曼卡张量调节张紧装置

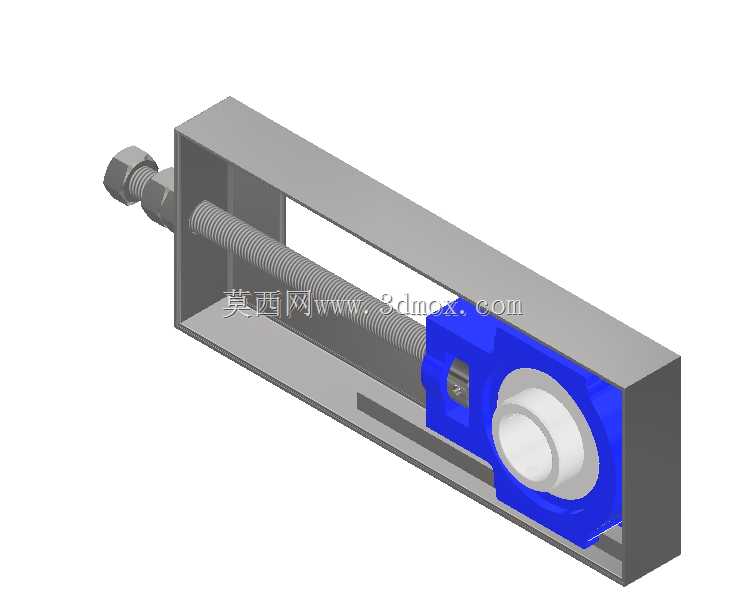

　　这套张紧调节机构主要面向普通卧式车床的传动带维护与改造场景，在CA6140这类经典普通车床的日常运维里，主传动皮带长期运行后会出现蠕变伸长、张紧力衰减的问题，若直接更换皮带不仅增加备件成本，频繁拆装电机端固定螺栓也会破坏安装面的配合精度，该装置正是为了在不拆解电机主安装定位的前提下，完成皮带张紧度的连续微调。从结构布局来看，整体采用槽型焊接箱体作为承载基体，箱体一侧预留穿入调节螺杆的通孔，螺杆端部加工外六角头，可直接用普通扳手施加扭矩，螺杆中段配合梯形传动螺纹，带动滑动座沿箱体内侧的导向槽做直线进给，滑动座上集成了带座轴承的安装位，蓝色包覆的轴承座可容纳标准深沟球轴承，用来承托从动带轮的转轴。

　　设计思路上没有采用常见的电机底座腰型孔调节方案，而是把张紧调节的动作独立出来：原有电机保持固定安装位置，张紧轮通过该机构压在皮带松边，转动端部螺杆即可推动滑动座横向移动，改变张紧轮对皮带的下压量，全程调节过程中轴承座的同轴度由箱体导向面保证，不会出现偏载导致的皮带跑偏。安装边界方面，槽型箱体的底面加工有四个沉头安装孔，可直接固定在车床床身的预留工艺凸台上，整体长度方向适配CA6140主轴箱下方的空余安装空间，宽度方向不会与下方的溜板箱运动轨迹发生干涉，调节螺杆的行程覆盖皮带从新装到疲劳伸长的全部补偿量，梯形螺纹具备自锁特性，调节完成后无需额外锁止部件即可保持张紧位置。实际使用中，运维人员无需挪动电机、无需重新校准电机与主轴的平行度，

　　仅需单人操作扳手即可完成张紧力调整，滑动座与导向槽之间预留了合理的配合间隙，既保证移动顺滑，又能承受皮带运行带来的交变径向载荷，轴承座内置的轴承可随张紧轮同步转动，长时间运行下的磨损量远低于固定式张紧结构，在老旧车床的数控化改造、车间常规设备维保场景中都能直接适配安装。
