方管45度无分离冲压折弯工装

　　这套工装针对40×40mm、壁厚1.50mm的方形管材做45°折弯成型，核心特点是成型过程中不切断管材，依靠上模下压配合两侧定位块约束管坯，让方管在指定折弯位置产生受控塑性变形，最终得到连续无断口的45°弯管工件，在家具框架、护栏支架、轻型钢结构管路、仓储货架支管的批量折弯工序里十分常用，替代了传统先切斜口再焊接拼接的加工方案，省去焊后打磨、补漆、校正角度的多道工序，工件折弯处无焊缝、整体强度更高，外观一致性也远优于拼焊工艺。

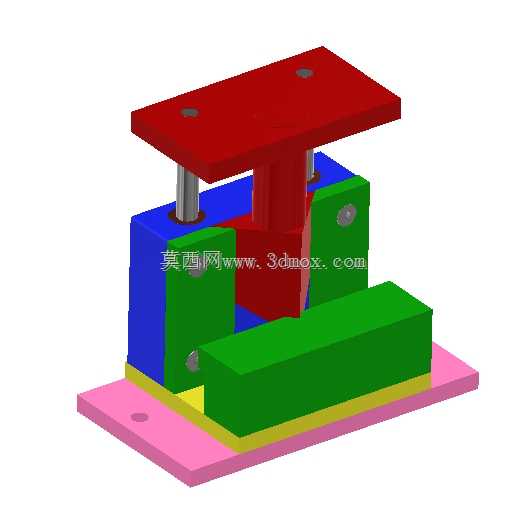

　　从结构布局来看，整套工装采用上下分层的模架架构：底部粉色安装底板作为整机基准，预留了螺栓过孔，可直接固定在压力机工作台面或者液压机滑块工位上，底板上方铺设黄色垫板调整下模总高度，匹配不同行程的冲压设备；绿色的下模成型座分为左右两段，中间留出避让折弯变形区的空腔，管坯水平放置在下模的定位槽内，两侧蓝色立板搭配导向导柱，为上方红色上模架提供垂直运动导向，避免下压过程中出现偏载、啃模的问题。上模部分的红色压头工作端做成和45°折弯角度匹配的楔形施压面，下压时先接触方管上表面，随着滑块行程推进，逐步将管材压入下模的成型型腔，两侧绿色侧挡块牢牢约束方管的两个直边段，防止折弯过程中管段向外侧滑移、扭转，保证折弯角度稳定控制在45°，折弯圆角处不会出现管壁塌陷、褶皱、开裂的缺陷。

　　设计阶段首先要核算1.5mm壁厚方管的最小折弯半径，避免折弯处材料拉伸量超过许用延伸率，下模型腔的入口处做了圆角过渡，不会在管材表面压出硬划痕；导柱和上下模座的配合间隙控制在0.05mm以内，保证上下模对中精度，即使长期批量冲压也不会出现错位。安装时底板的固定孔位间距适配常规小型压力机的T型槽间距，不需要额外改造设备台面，工装整体闭合高度、开模行程都预留了足够操作空间，工人取放工件时无需拆卸模架，侧方的定位销可以快速调整管坯的伸入长度，兼容不同直段长度的同规格方管折弯需求，整套结构没有复杂的传动部件，日常维护只需要定期给导柱加注润滑脂、清理型腔内的氧化皮碎屑，就能长期保持成型精度。
