Z型爬坡挡边皮带输送上料机

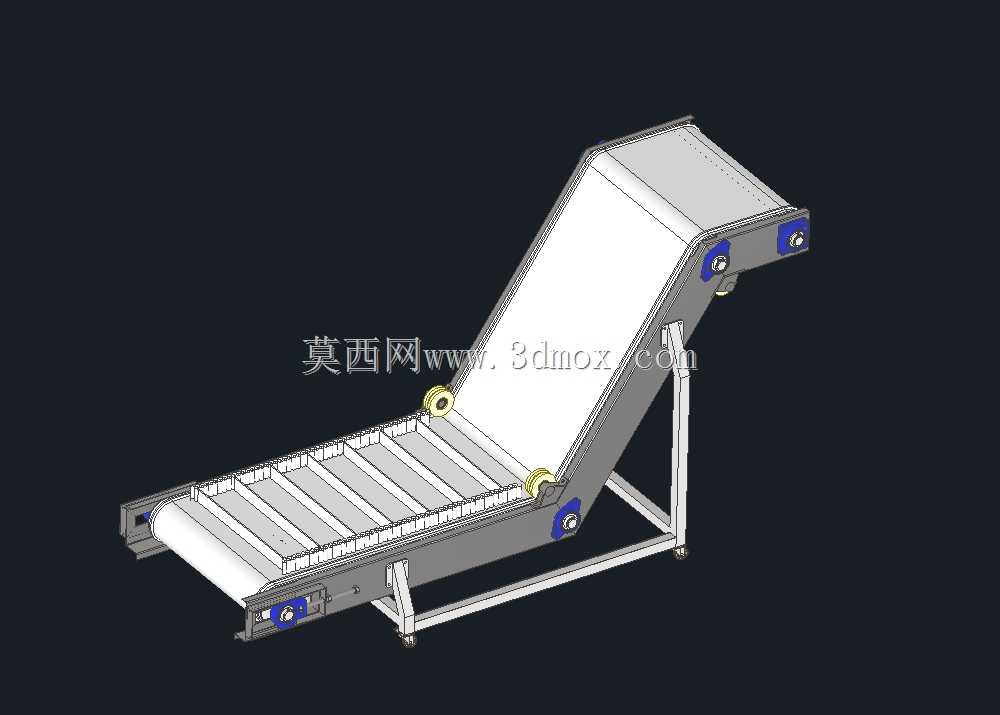

　　该设备为Z型爬坡式挡边皮带输送机，主要应用于散料、颗粒料、小型块状工件在不同高度工位间的连续提升输送场景，常见于食品加工、五金分拣、包装产线、注塑车间出料接驳以及自动化装配线的跨高度物料转运环节，可将低位来料平稳抬升至高位料仓、包装机进料口或分拣工作台，替代人工反复抬料搬运，降低产线人工转运强度。

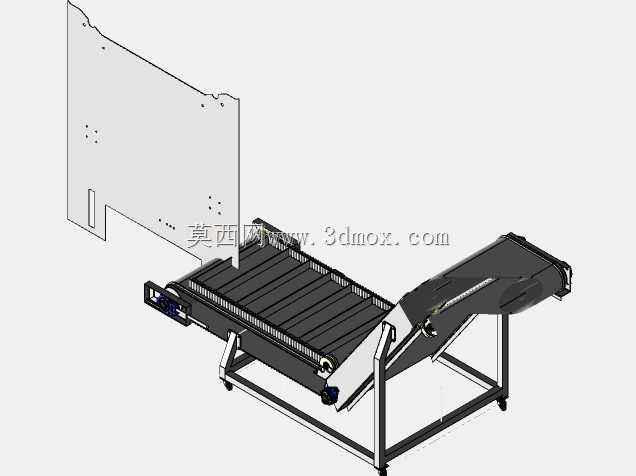

　　设备整体采用折弯钢板焊接成型的一体式机架，下段为水平接料段，中段为大倾角爬坡提升段，上段为水平卸料段，三段平滑过渡形成Z型布局；水平接料段可直接对接振动盘、注塑机出料口、人工投料台等低位来料端，预留足够的接料纵深，避免散料投放时外撒；爬坡段两侧机架加装横向挡条与皮带横向隔板，物料在大倾角抬升过程中不会沿皮带表面下滑、滚落，针对颗粒、小块状物料的提升适配性较强；上段水平卸料段可直接伸入下游设备进料口，物料经端部辊轴转向后依靠自重平稳卸料，卸料点位高度可根据现场对接需求调整支腿安装尺寸。

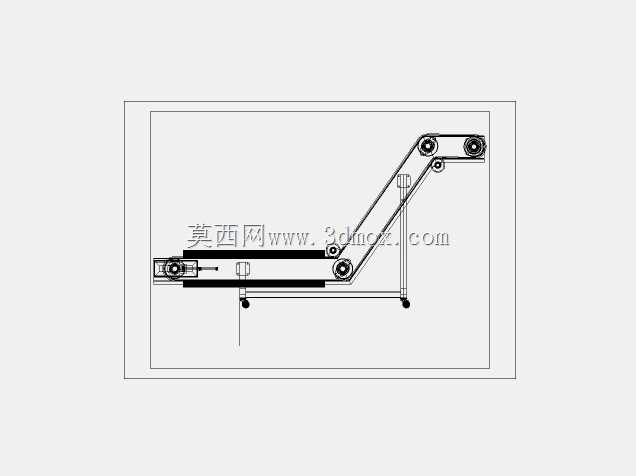

　　驱动单元布置于设备上端头侧，采用减速电机直接驱动主动辊，传动链路短、维护点少，从动端配置张紧调节机构，可通过调整螺栓改变从动辊间距，补偿皮带长期运行产生的拉伸形变，避免皮带打滑跑偏。皮带两侧配套导向压轮，在爬坡折弯段约束皮带运行轨迹，防止皮带在变向位置出现跑偏、翘边问题；机架底部配置可调支撑脚杯，可在不平整车间地面调整整机水平度，抵消地面安装误差，支腿采用型钢焊接三角加强结构，整机满载运行时晃动量极小。

　　设计阶段优先控制设备的安装边界：整机宽度方向预留侧边检修空间，驱动侧留出电机散热与拆装维护的操作距离，长度方向下段水平段、上段水平段的长度可根据产线对接点位灵活裁切调整，爬坡段倾角控制在散料防滑的合理区间，既保证提升效率，又避免物料回落。机架表面做喷塑防锈处理，与物料接触的皮带可根据输送物料属性选择食品级PU带、耐磨PVC带或耐油橡胶带，适配不同行业的卫生、耐磨输送要求；设备侧边可选装急停开关、速度检测传感器，接入产线总控系统实现联动启停，空载与满载运行过渡平稳，无明显卡滞、撒料问题。
