青贮饲料自动计量包装生产线结构

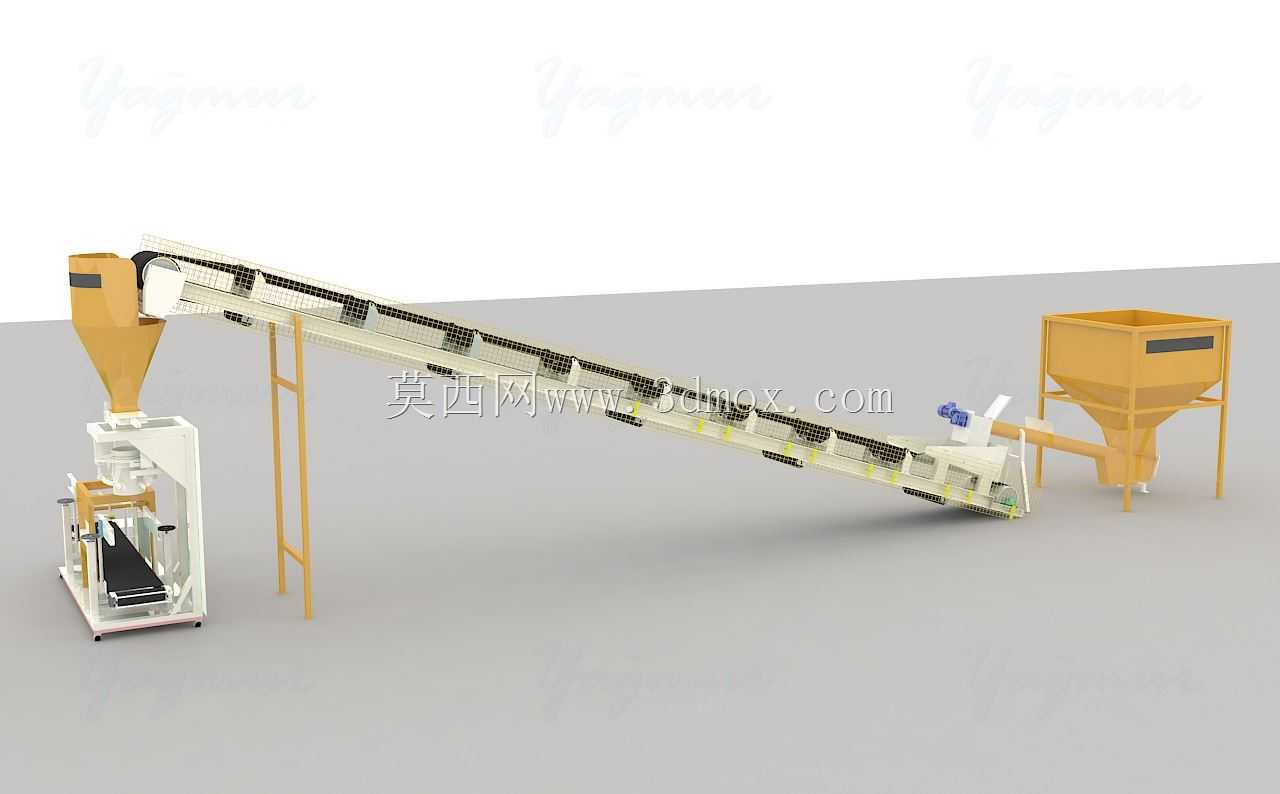

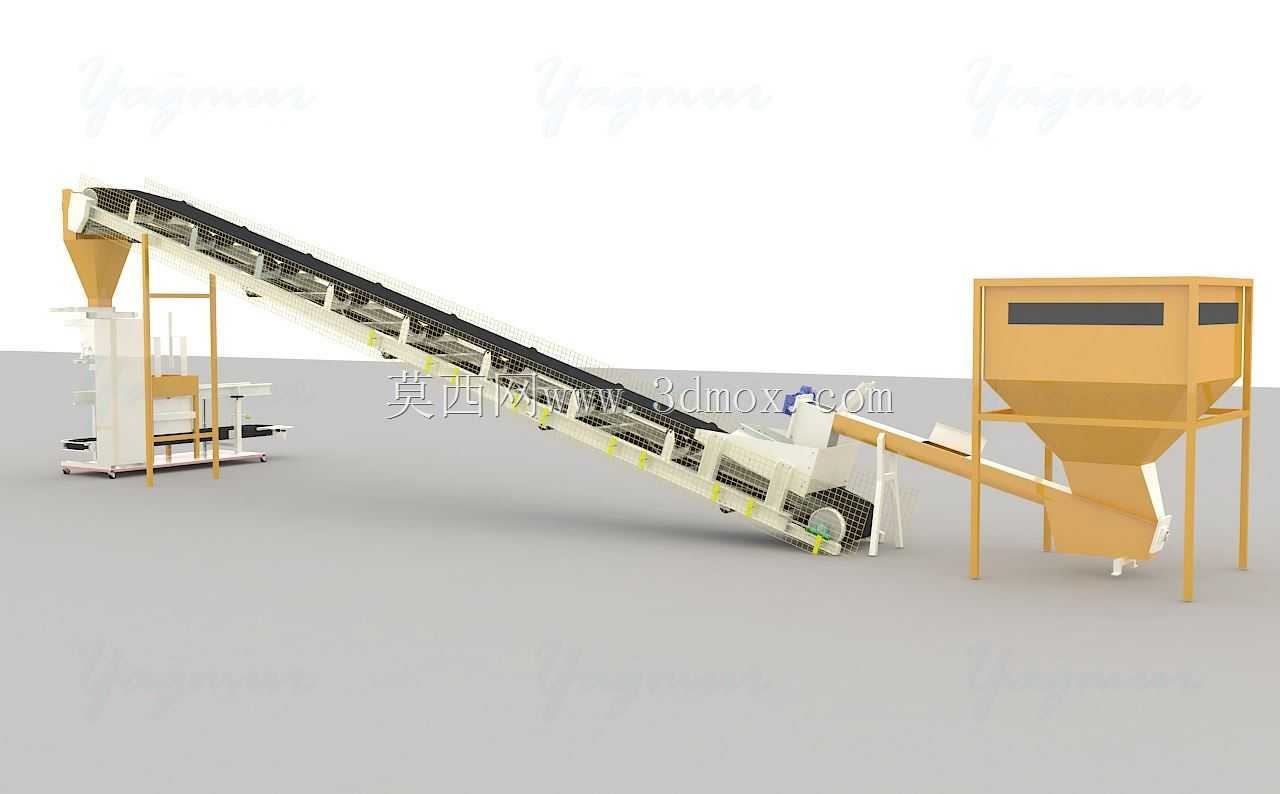

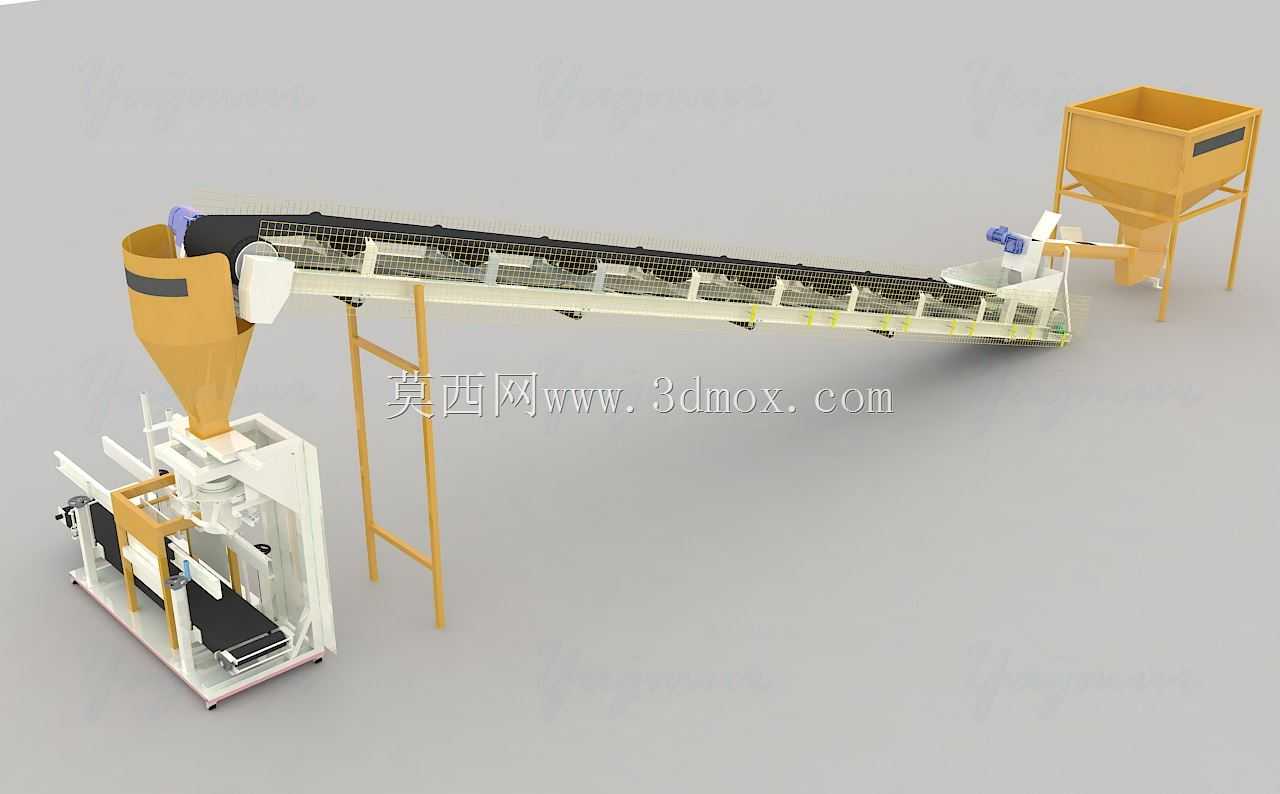

　　这套青贮饲料包装生产线的三维结构，面向高水分发酵饲料在牧场、饲料加工点和仓储转运环节的定量装袋作业。设备把暂存、输送、称重、灌装、夹袋和封口前承接等工序串联在一条线上，适合处理玉米秸秆、牧草等经过切碎、压实、发酵后的松散物料。现场布置时，高位料仓承担来料缓冲，物料经仓底落料机构进入长距离倾斜输送机，再输送至包装主机上方的计量料斗；包装主机完成袋口夹持、定量给料、袋体承托和输出衔接，减少人工铲料、搬运和反复称重。

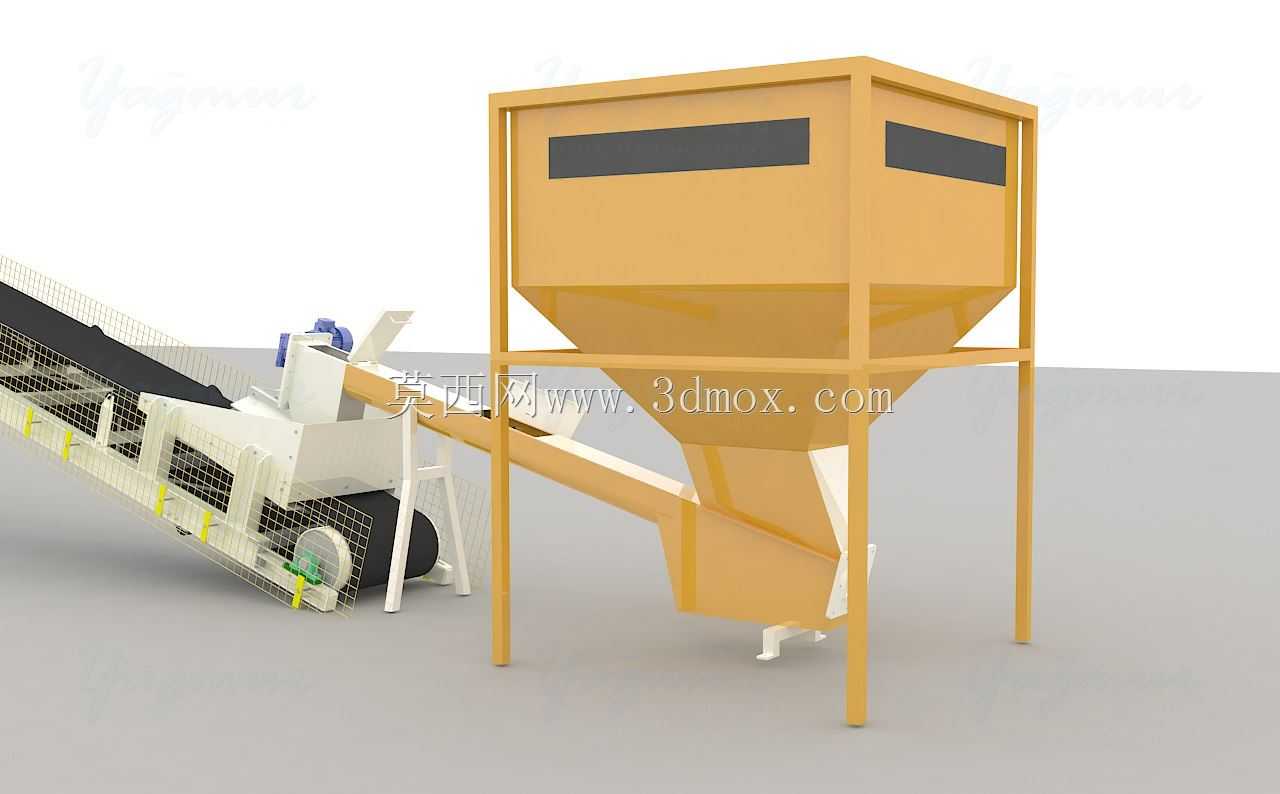

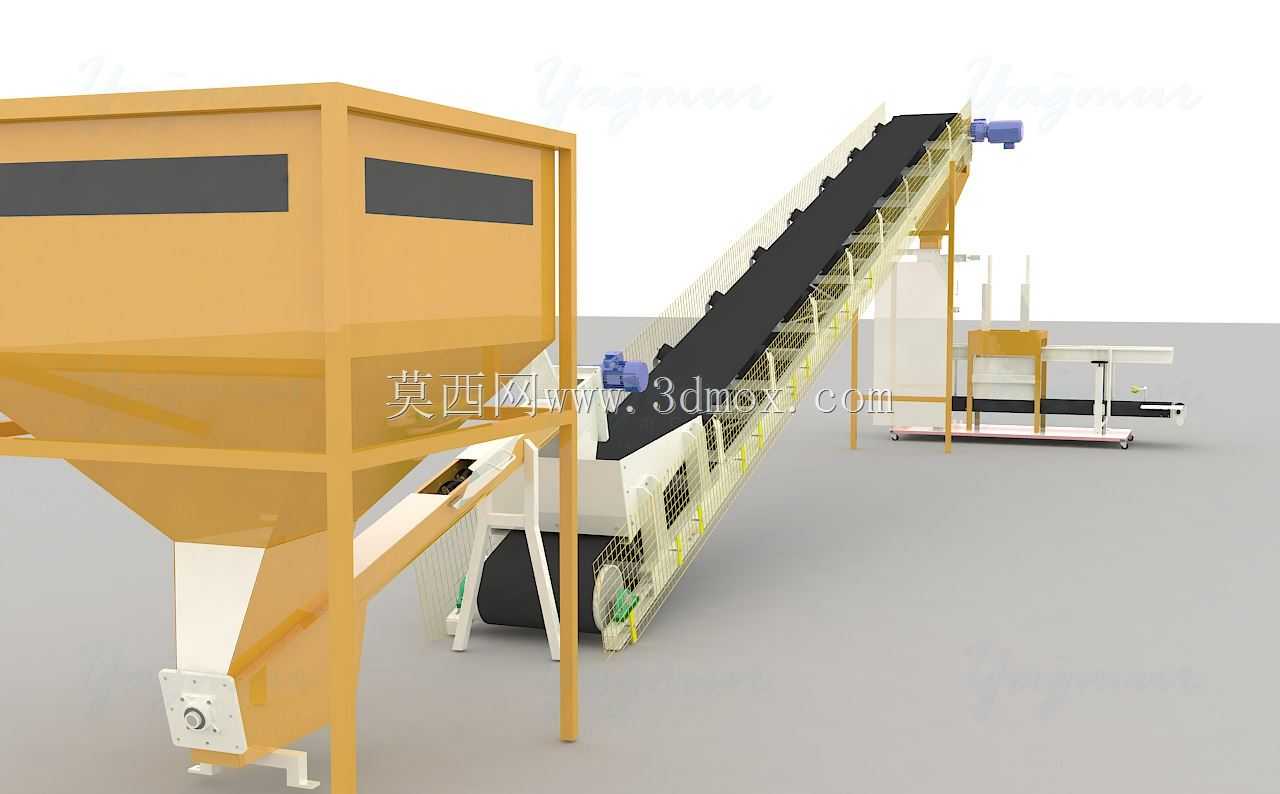

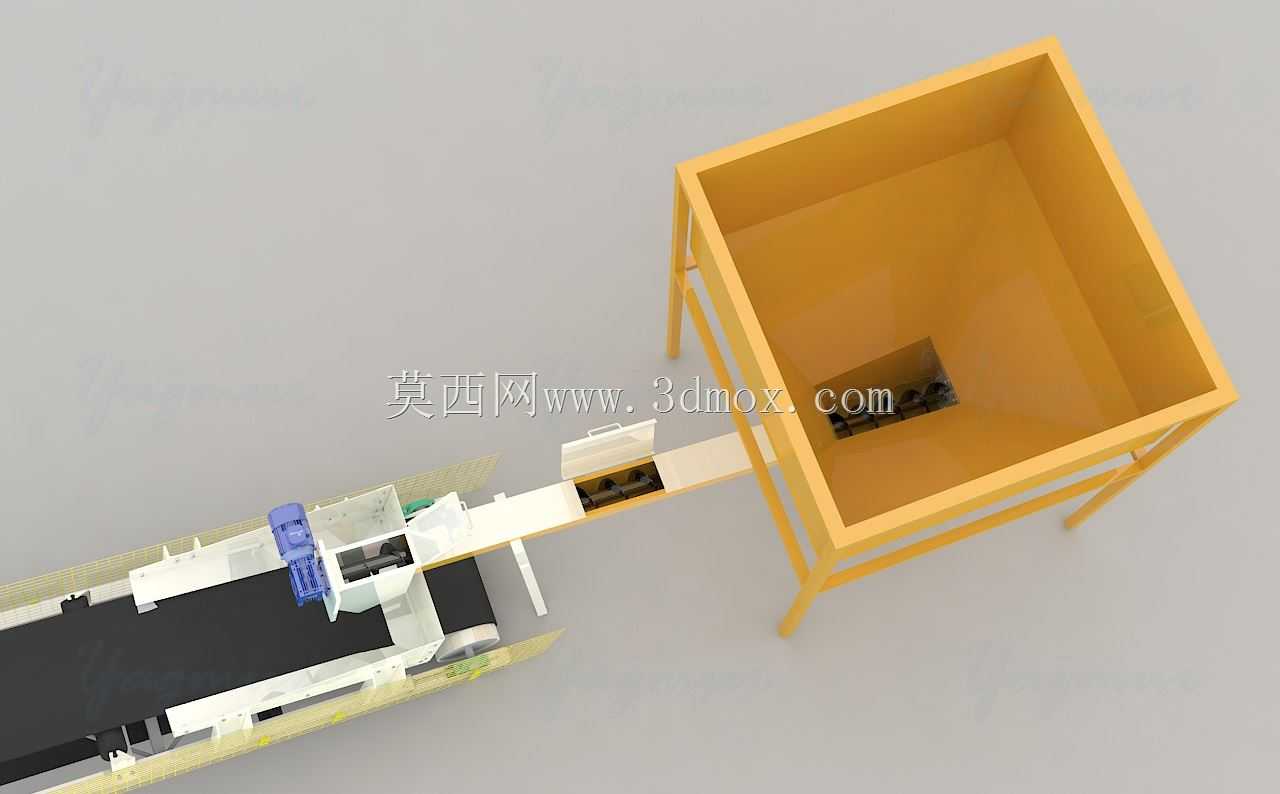

　　从结构组成看，生产线主要包括高位原料仓、仓体支架、出料调节机构、倾斜皮带输送段、驱动端、张紧端、侧边防护、计量灌装单元、夹袋机构、称重平台、机架和电控安装位置。原料仓采用上大下小的斗形结构，侧壁倾角需要结合青贮料的堆积角和含水率校核，避免发酵后物料搭桥、压实时，仓底出料口与输送机受料段保持封闭衔接，可降低撒料和粉尘外溢。支架采用型钢焊接框架，腿部分布在仓体四角，支腿间设置斜撑，以承受满仓时的偏心载荷和振动。

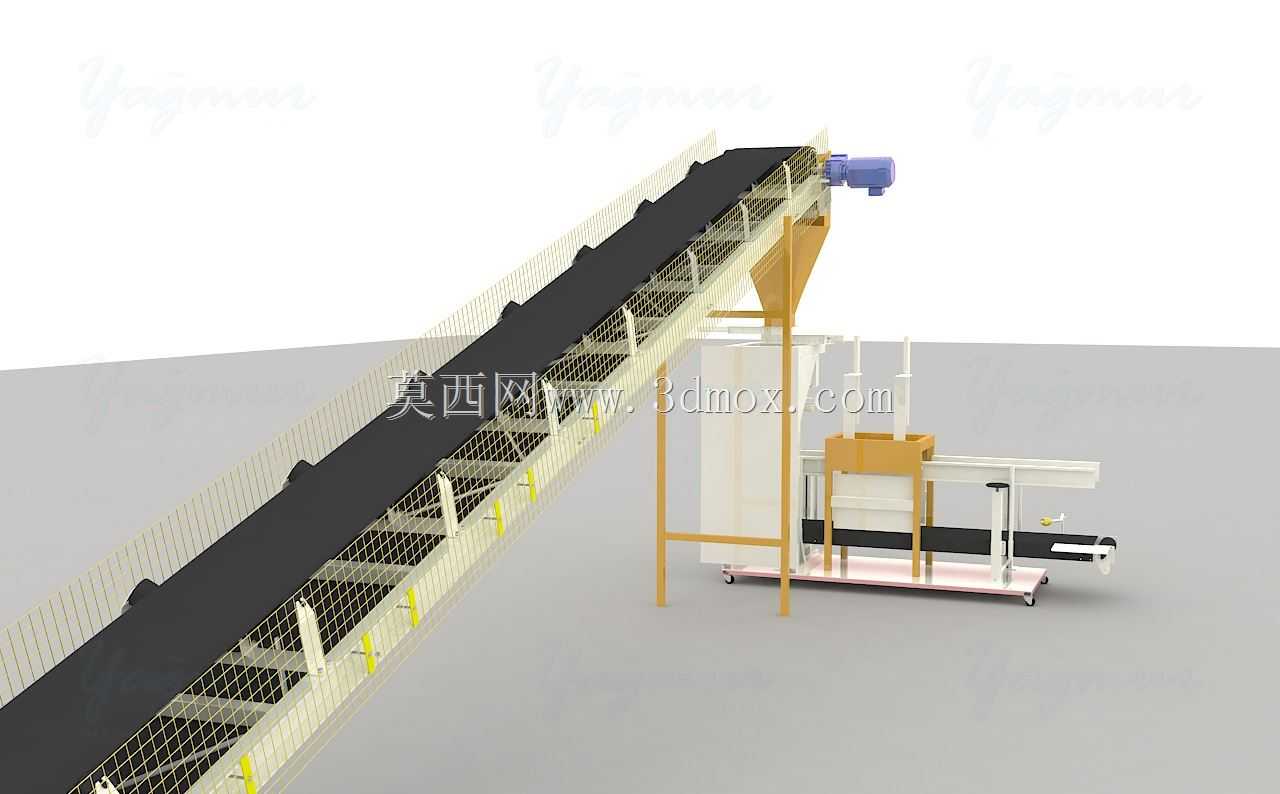

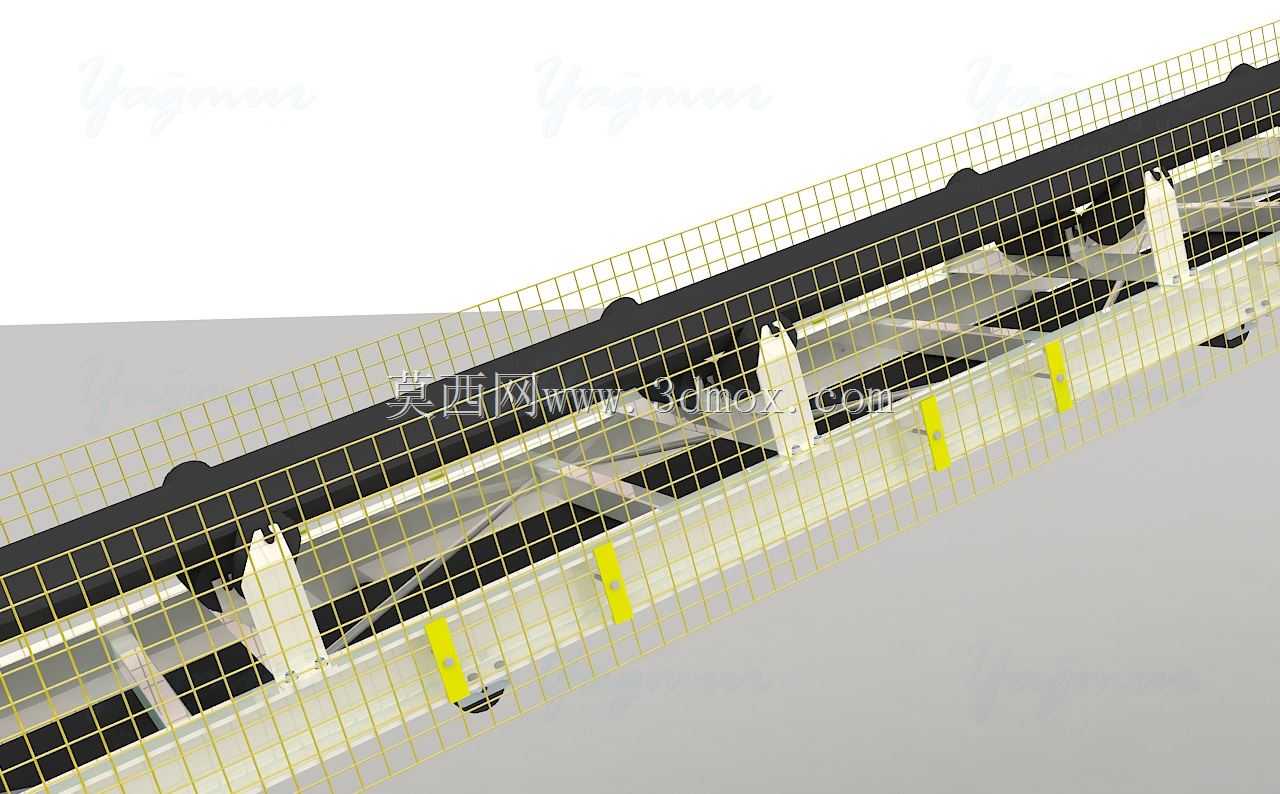

　　输送段是整线的空间主体。长距离倾斜皮带机从低位包装区延伸至高位料仓方向，实际建模中需要重点控制输送倾角、托辊间距、头尾轮中心距和皮带包角。青贮饲料含有水分，物料容易黏附，输送面不宜采用过陡角度；槽形托辊可提高料层容纳能力，回程段设置清扫和防偏结构。皮带两侧的防护栏不仅是安全围护，也限制物料在爬坡过程中滚落。驱动装置布置在端部，便于维护时拆检电机、减速器和链条或联轴器；张紧端预留调节行程，补偿皮带在潮湿环境和长期载荷下的伸长。

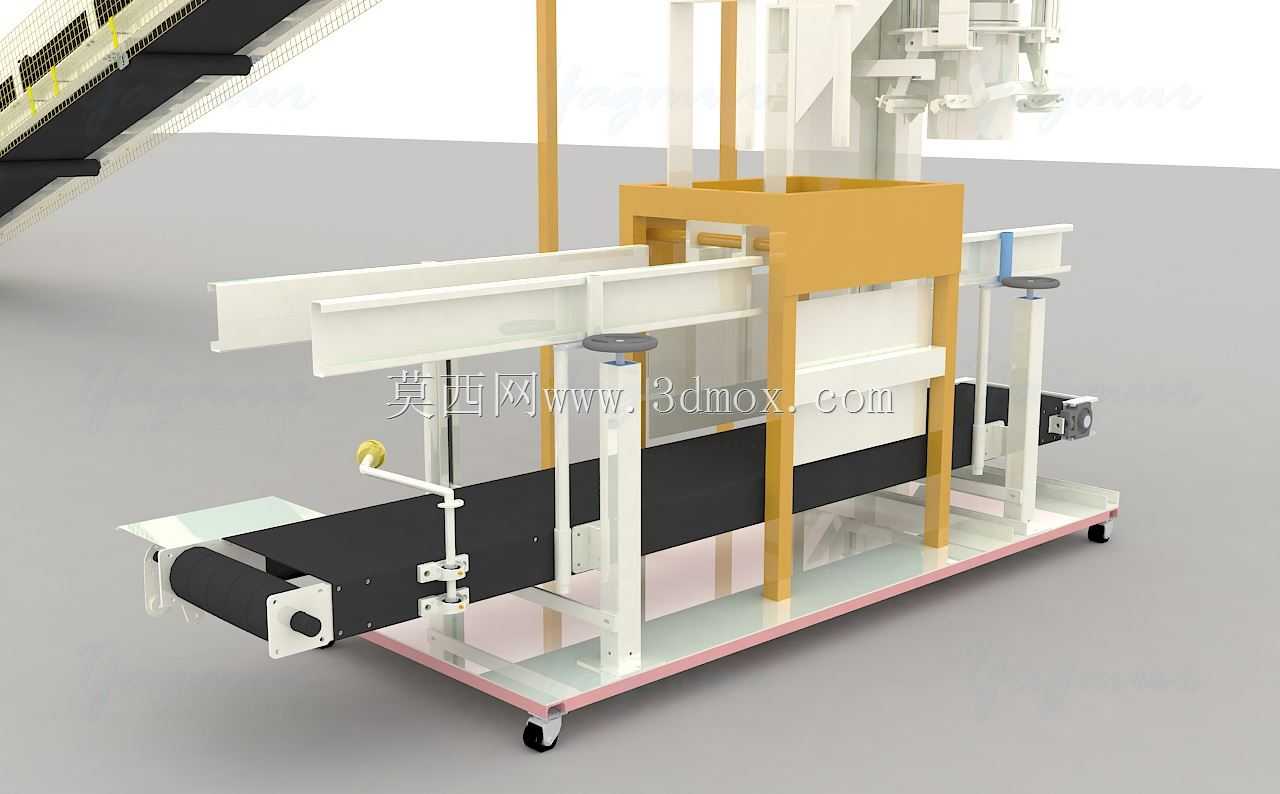

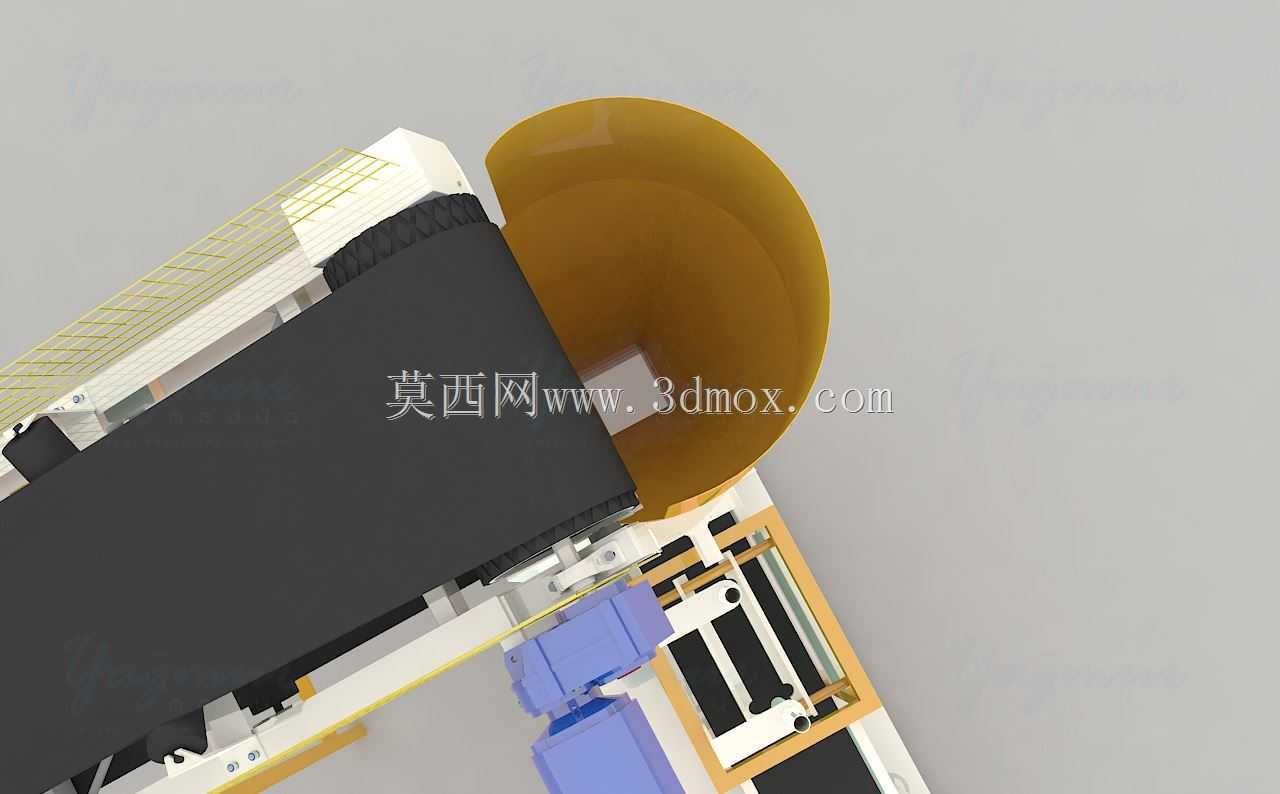

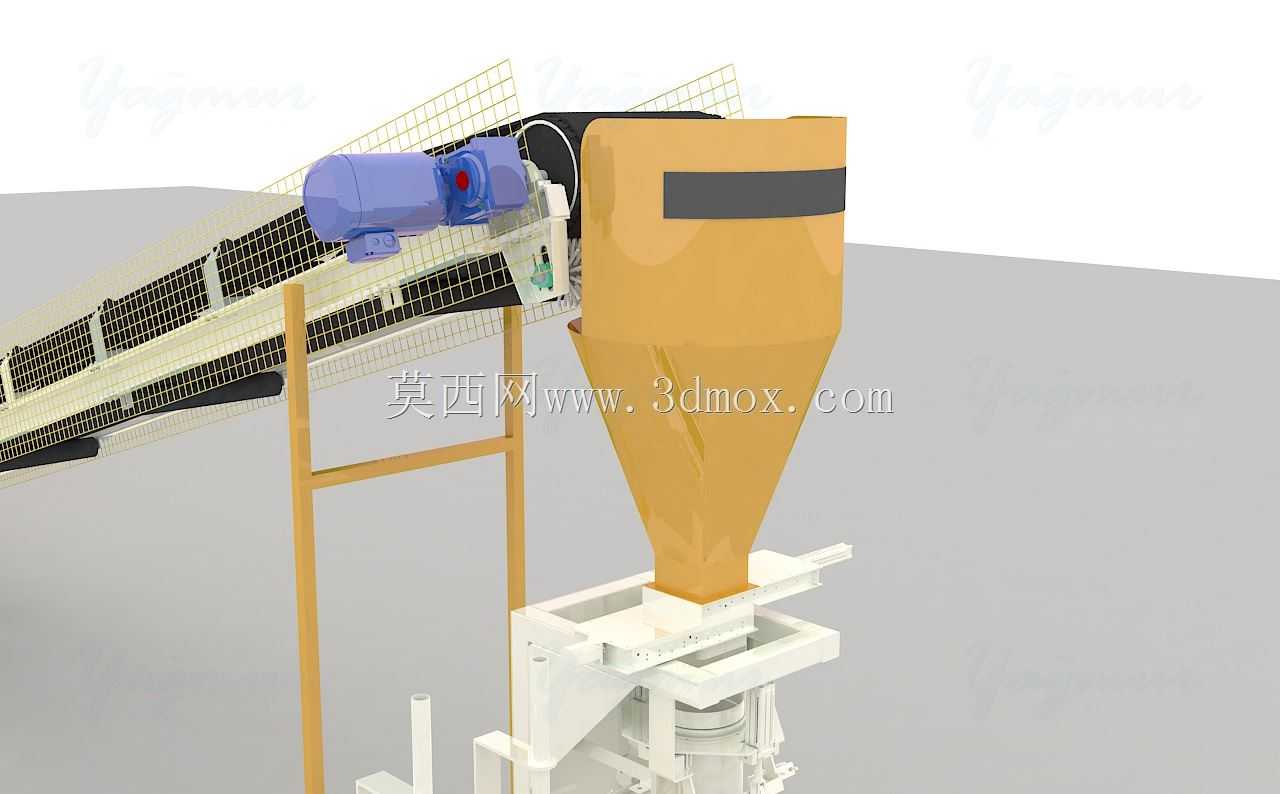

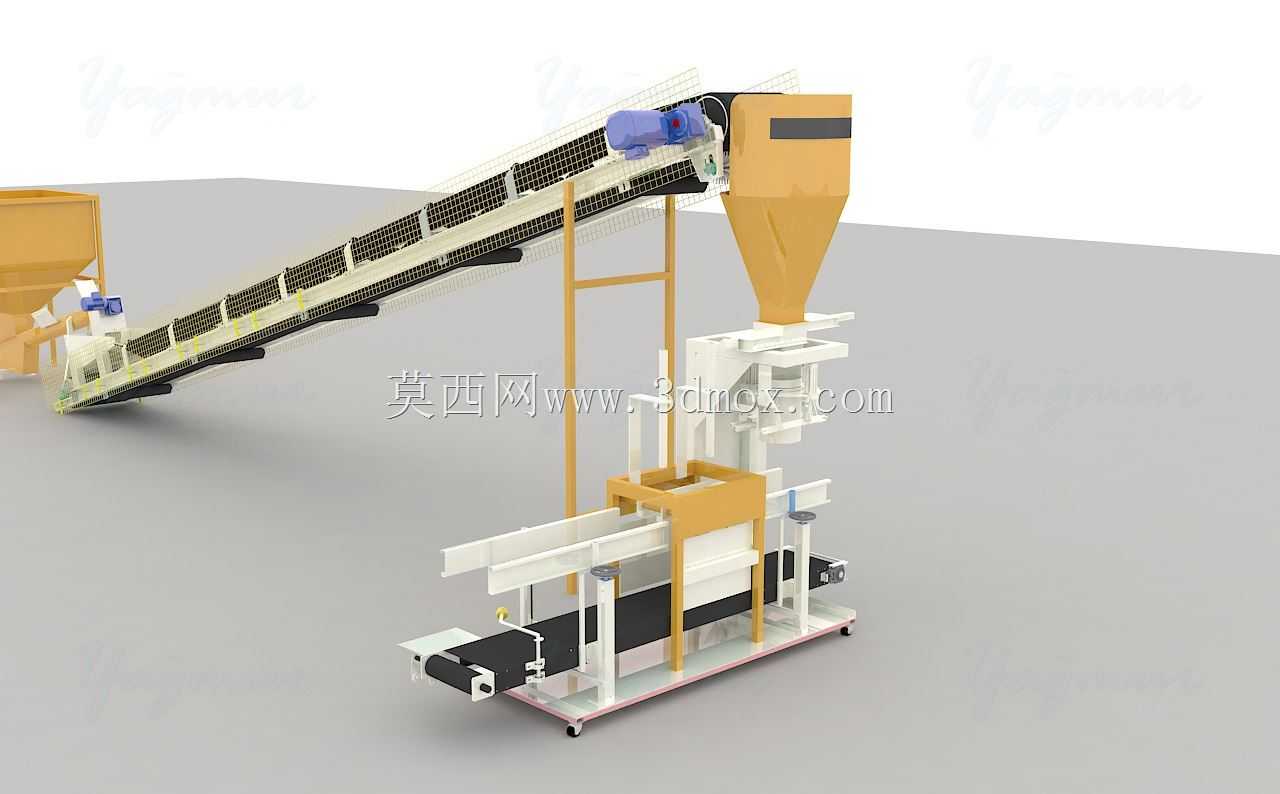

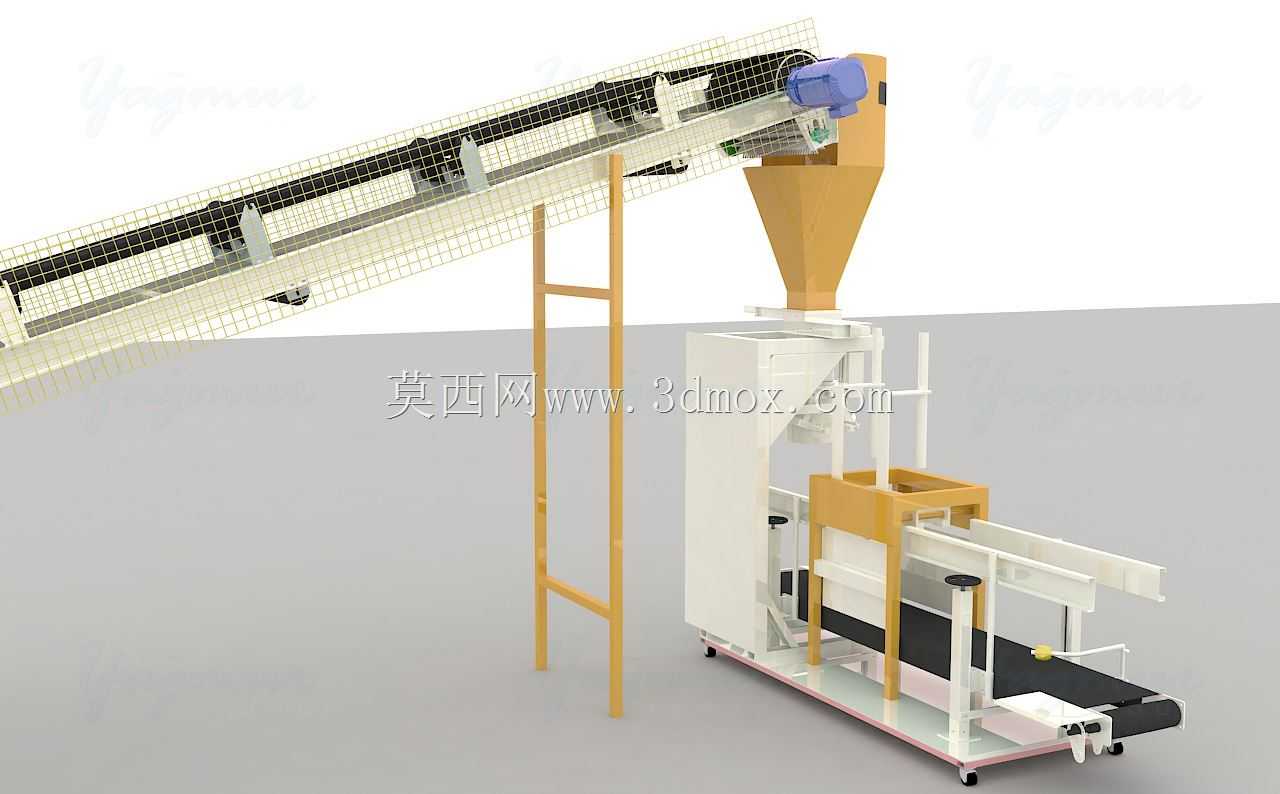

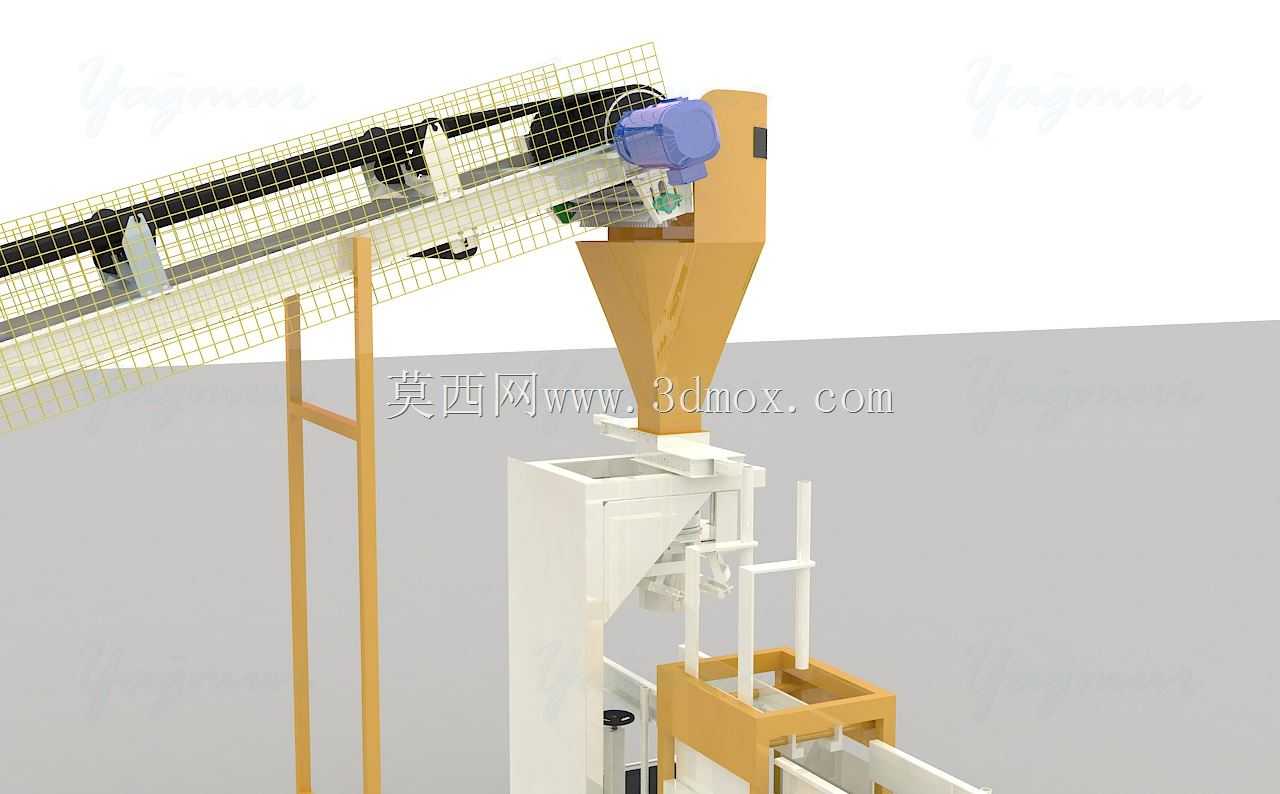

　　包装主机位于输送机卸料端下方，核心是计量与灌装协同。料斗下方设置给料通道，粗给料保证效率，细给料保证袋重精度；夹袋机构将包装袋口压紧在出料筒外侧，使物料在封闭通道内落入袋中，减少空气夹带和料屑喷溅。称重平台或称重传感器承担袋体和物料重量反馈，达到设定重量后切断给料。设备下方配有输送带或承托平台，装满后的袋体可顺势转移到缝包、扎口或码垛工序。对于青贮料这类密度波动较大的物料，结构设计时应给料门开度、振动破拱和称重稳定时间留出调整空间。

　　建模思路上，整线采用功能分区更利于工程校核：先确定原料仓容积和包装节拍，再反推输送能力；根据厂房高度确定倾斜输送机抬升角和水平投影长度；最后布置包装主机的操作面、检修面和袋包输出方向。料仓与输送机之间、输送机与计量斗之间的落料轨迹要连续，避免出现直角滞料区。机架立柱、斜撑、平台栏杆和检修爬梯应同步建模，因为这些附件直接决定设备到场后的安装边界。

　　外形与安装边界方面，高位料仓需要预留车辆或上料设备的喂料空间，仓顶可根据工艺增加围栏和检修口；倾斜输送机跨越车间通道时，下方净空必须满足人员或手推车通行；包装主机正面要留出套袋、观察和缝包操作空间，背面留出驱动件、称重接线和气动元件维护距离。设备基础应重点落在料仓支腿、输送机中间支架和包装主机框架处，水平度和地脚固定会直接影响称重稳定性。输送线较长时，中间支撑不能简单按等距布置，应结合桁架挠度、料层重量和现场地面条件调整。

　　在实际选型中，这类结构不仅服务青贮饲料，也可延伸到酒糟、麸皮、粉碎秸秆、颗粒混合料等袋装物料。设计人员需要关注物料含水率对流动性的影响：过湿物料容易黏斗、堵料，过干物料则容易扬尘；因此料斗内壁过渡、出料口尺寸、破拱装置和密封挡料结构都应在三维阶段进行干涉与维护检查。整体模型把料流路径、支撑框架、操作空间和设备连接关系表达清楚，可用于方案评审、布局沟通、加工件拆分和自动化包装线前期设计。
