六头液体灌装包装生产线设备

　　这套设备面向日化、食品、医药及精细化工行业的瓶装液体定量灌装场景，整线由立式储料罐、多头灌装主机、回转式上料工位、直线输送机构与成品输出段组成，可完成空瓶供给、定位、定量注液、工位转接、后续包装衔接的连续作业，适配圆瓶、扁瓶等多种常规包装容器，在中小批量多品种的灌装车间中可替代人工定量注液工序，降低液体洒落、剂量偏差与交叉污染风险。

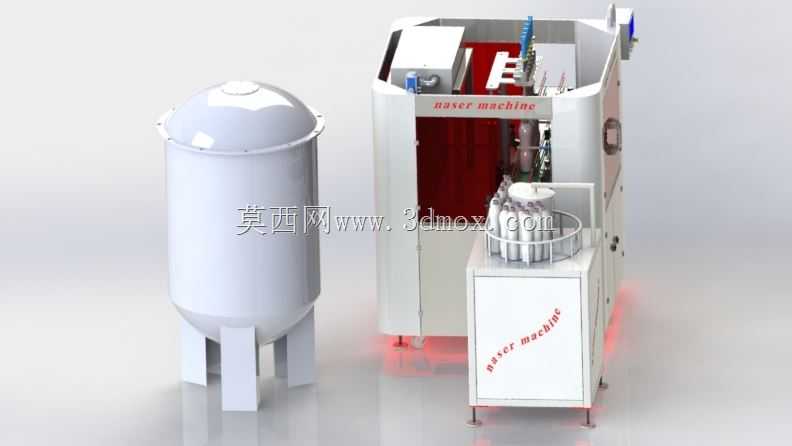

　　从布局逻辑来看，左侧锥底立式储料罐承担原料暂存功能，锥段结构便于粘稠类液体排空，减少罐底残料积存，罐体支腿高度预留了管路与输送泵的安装空间，罐体与主机之间通过输送管路连接，管路走向避开人员操作通道，也为后续加装过滤、温控组件预留了安装位。主机部分采用六组灌装头并行排布的结构，单工位可同时完成六个容器的注液动作，相较单头灌装节拍提升明显；灌装头的安装横梁预留了调节槽位，可根据瓶高、瓶径变化调整灌装头间距与下探深度，适配不同规格容器的灌装需求。

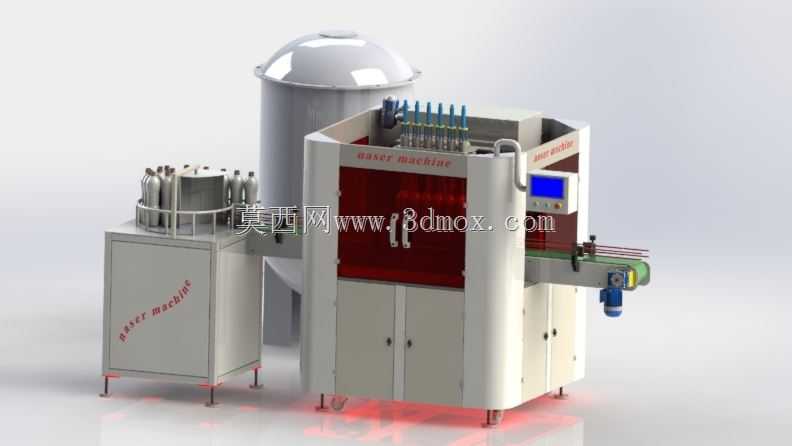

　　主机正面设置双开门防护柜体，内部容纳灌装阀组、动力管路与电气控制元件，柜门封闭后可减少车间粉尘、水汽对内部元件的侵蚀，柜体底部采用可调支撑脚，安装时可根据地面平整度调平设备，避免运行过程中因机身倾斜导致灌装剂量偏差。主机侧方搭载触控操作屏，界面可设定灌装量、灌装速度、工位延时等参数，操作人员在设备外部即可完成参数调整，无需打开防护柜门。

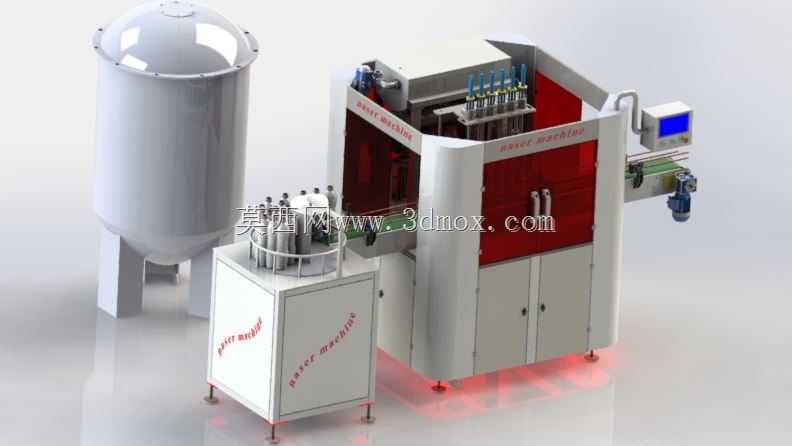

　　回转式上料工位布置在主机进料侧，转盘上可放置多组待灌装容器，工位旋转过程中自动将空瓶有序送入灌装定位夹具，减少人工逐瓶上料的重复劳动；输出侧的直线输送线采用带挡边的输送带结构，灌装完成的成品瓶随输送带送出主机，可直接对接旋盖、贴标、装箱等后续包装设备，输送线侧边安装驱动电机与调速机构，可根据前后工序的节拍匹配输送速度，避免瓶体堆积或工位断料。

　　整机建模时完整还原了各部件的安装边界：储料罐与主机之间预留不少于1.2米的检修通道，主机正面操作区预留操作人员站位空间，输送线输出端预留对接后续设备的接驳长度，设备所有外伸管路、线缆均布置在机身侧方的走线槽内，不会超出机身最大外轮廓，车间布局时只需按地面轮廓预留安装空位，即可完成整线就位。结构设计上兼顾了灌装精度与清洁便利性，与液体接触的管路、灌装头均采用快拆结构，更换物料或定期维护时可快速拆卸清洗，无清洁死角；防护门、转盘等运动部位均做了圆角处理，避免操作过程中磕碰划伤，完全符合食品日化类生产车间的设备布局与使用要求。
