香水酒精双工位伺服灌装生产线

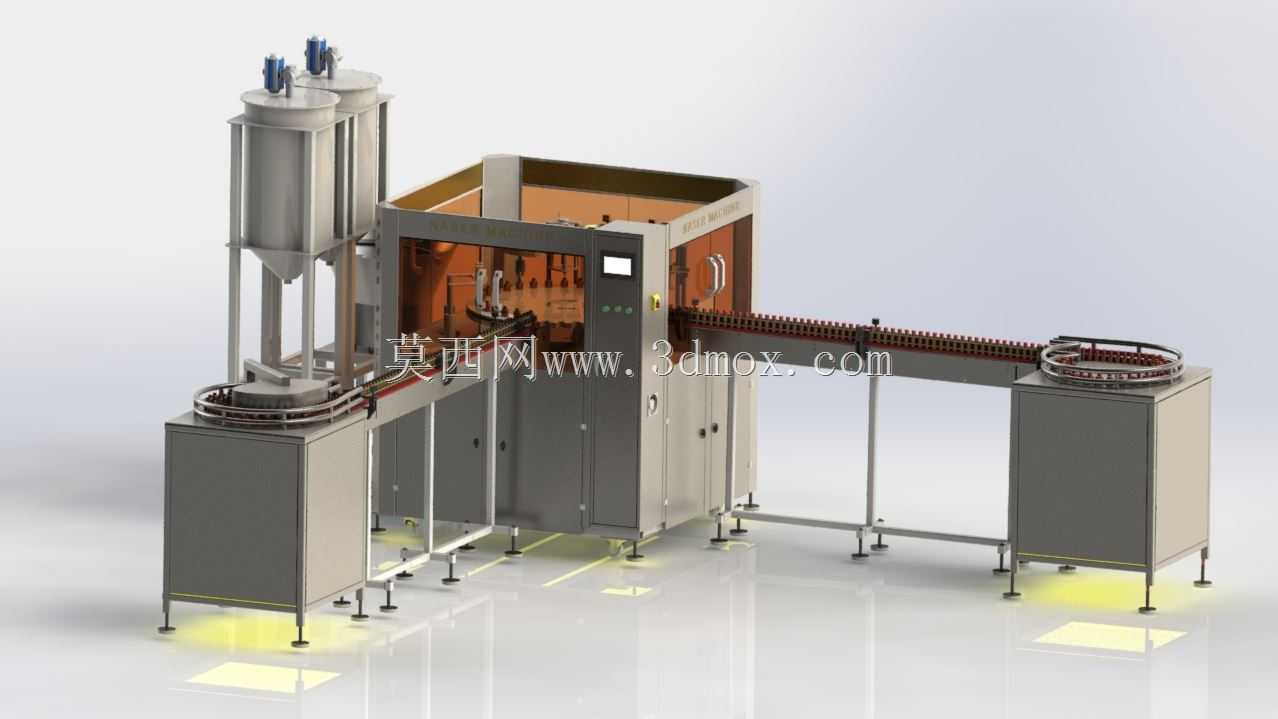

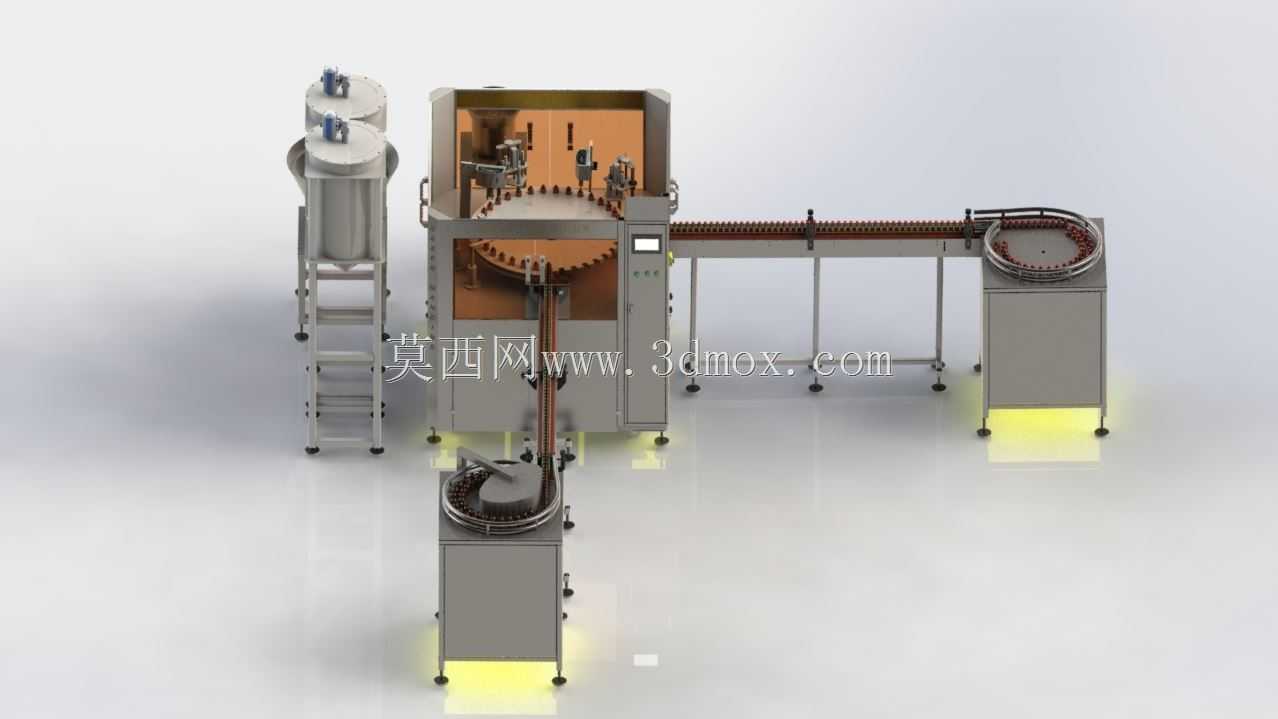

　　该套产线面向日化香氛与瓶装液体包装车间，针对香水、酒精类易挥发、需洁净计量的物料设计，采用双阶段灌装逻辑：前段工位完成香水主体灌装，后段工位切换酒精类辅料灌注，两套高位立式储料罐独立供料，避免不同介质交叉污染，罐体下部配置锥斗集料结构，减少残液滞留，方便换料清洗与排空。整机采用伺服灌装系统驱动计量执行件，可按瓶型规格调整灌装行程与给料量，计量精度稳定，适配多规格小口玻璃瓶的连续生产需求。产线布局沿直线输送方向展开，入口侧设置圆盘理瓶机构，将无序瓶体整理为单列有序姿态，送入中段带护栏的链板输送线；输送线两侧配置可调导向栏，可根据瓶径快速调整夹持宽度，保证瓶体在高速输送中不偏倒、不卡滞。主机柜体采用框架式钣金封装，

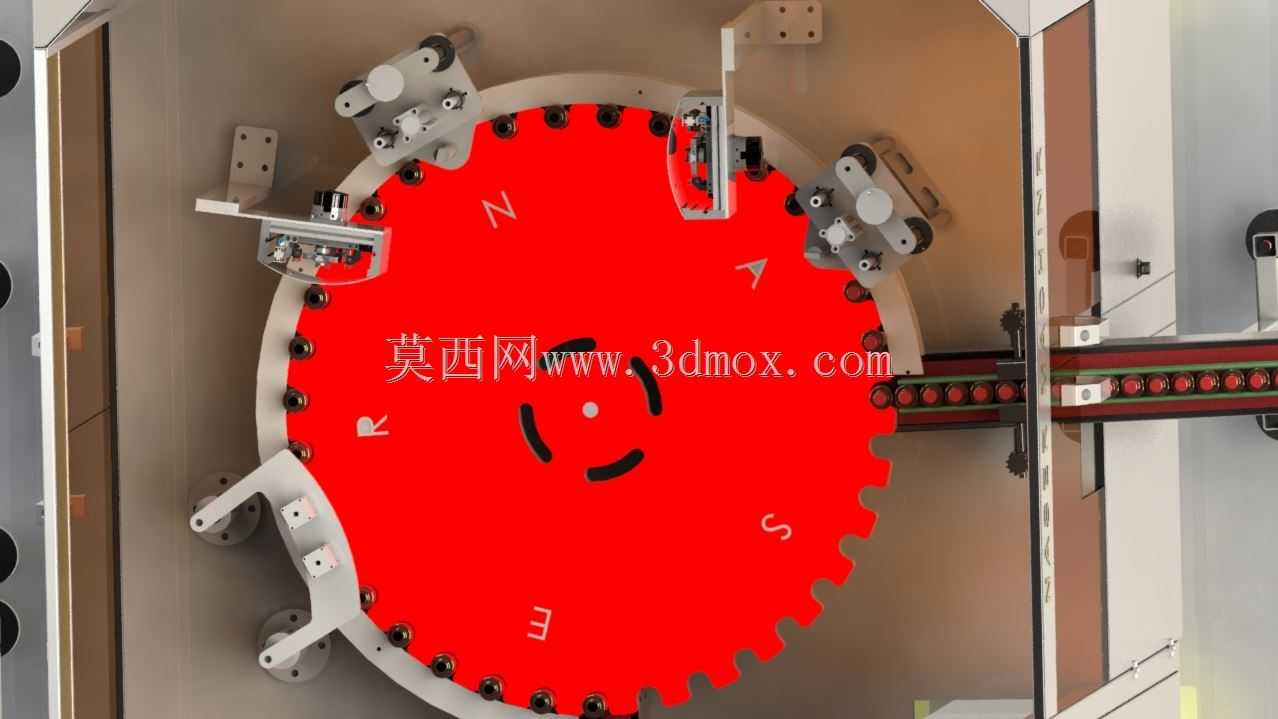

　　正面设置透明防护观察窗，既隔离灌装区域与外部操作空间，降低酒精挥发扩散风险，也便于运维人员直接观察内部灌装阀动作与瓶体输送状态；柜体侧面布置操作面板与控制按钮，支持工位参数设定、运行状态监控与异常停机。灌装执行区布置多组灌装头，配合瓶体定位挡停机构，实现到位后精准灌注；输送支架采用型材支腿搭配可调脚杯，可适应车间地面平整度误差，安装时需预留两侧操作维护通道，前端理瓶区、中段灌装主机、末端出瓶盘之间留有检修间距，储料罐顶部布置进料与排气接口，现场对接物料管路时需保证罐体支撑水平。整机底部支脚高度可调，输送线高度适配常规人工接瓶与后段旋盖、贴标工序联机，产线两端回转盘分别完成进瓶排序与出瓶缓存，减少前后段工位节拍不匹配造成的堆瓶。

　　结构建模中完整还原了储料罐锥斗、管路走线、柜体钣金门、输送链板、护栏调节件、脚杯支撑及内部灌装阀排布，可直接用于产线方案评审、工位布局校核、灌装节拍分析与非标自动化设备选型参考，帮助设计人员评估双介质灌装工位的空间占用、管路走向与人机操作边界。
