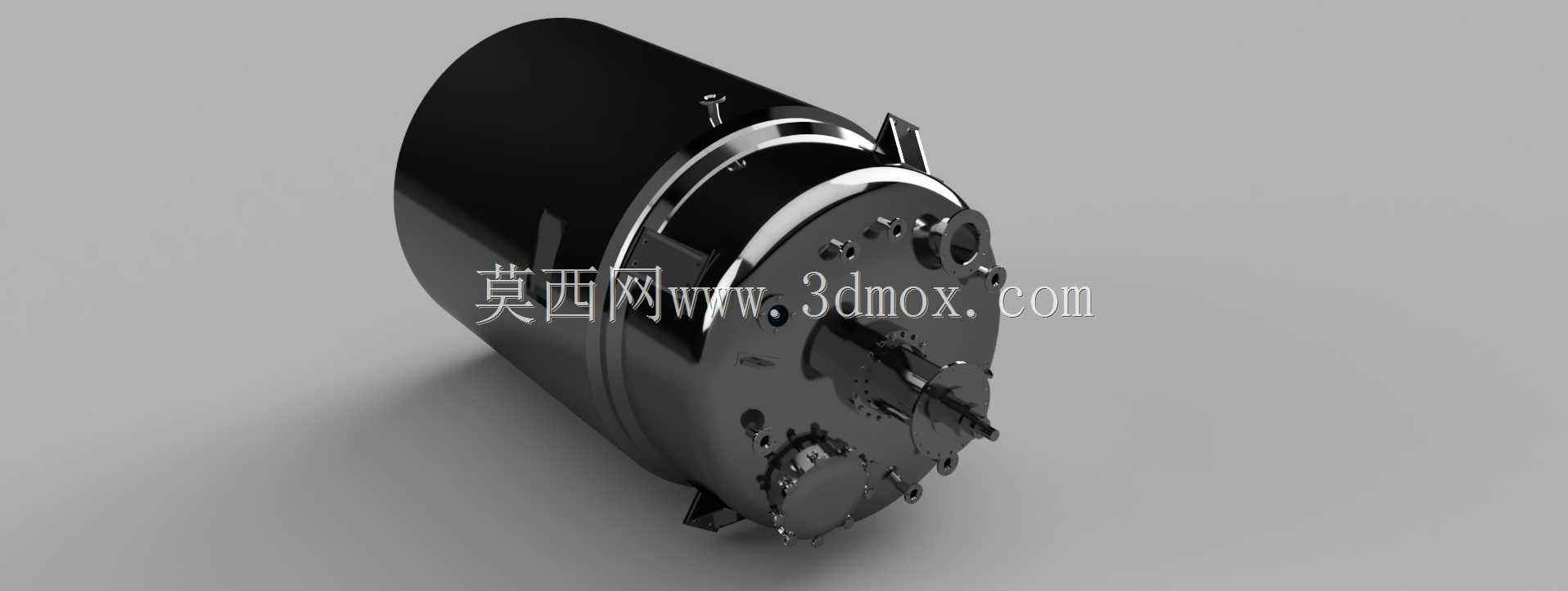

万升级不锈钢承压反应罐体结构

　　该罐体属于大容积立式承压工艺设备，整体采用镜面不锈钢材质构建，公称容积达到一万升量级，主要面向精细化工、生物制药、食品发酵以及日化原料配制等需要批量物料混合反应的生产场景。设备在车间布局中通常落地安装于钢架基础或混凝土承重平台，筒体周边预留的支耳结构用于和承重梁配合固定，安装时需要核对筒体直径与周边操作通道的净距，顶部各类管口要和车间进料管线、真空管路、安全阀排空管以及测温测压仪表的走向逐一匹配，避免后期配管出现干涉。

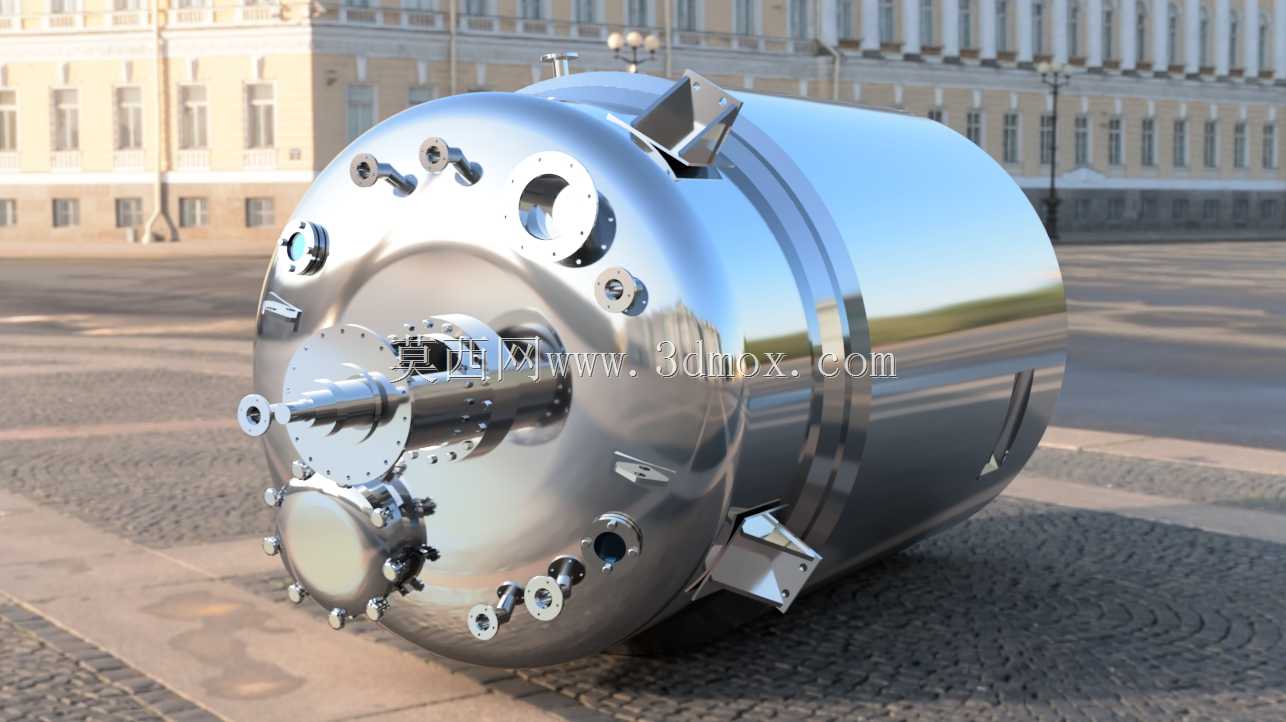

　　从结构细节来看，罐体顶部封头密集布置了多种规格的法兰接口，不同口径分别对应物料投入、助剂滴加、人孔检修、搅拌轴穿装、视镜观察以及传感器安装等功能，端面上的螺栓孔位排布严格遵循承压法兰的密封规范，保证装配后垫片受压均匀，杜绝带压工况下的渗漏风险。筒体侧面和底部也预留了出料、取样以及换热介质接口，可配合夹套结构实现升温、降温或者保温工艺，满足反应过程中对温度曲线的控制要求。

　　建模过程中优先还原了罐体的真实装配逻辑：先以回转体特征构建筒体与上下封头的主体轮廓，再按照管口方位图逐一搭建各个接管、法兰凸缘与加强筋结构，搅拌轴从封头中心贯穿伸入罐内，轴端的密封座、连接法兰和外部驱动部件的安装位都做了完整表达，侧壁的吊装支耳、底部支撑脚的位置也结合现场吊装与承重需求做了定位校验。这类大容积罐体在设计时需要重点关注壁厚与承压等级的匹配，不锈钢材质既满足腐蚀性物料的接触要求，也符合卫生级生产场景的表面光洁度标准，罐体外部的抛光面不仅便于车间日常清洁冲洗，也能减少物料挂壁残留。

　　在生产线规划阶段，该类罐体常作为核心反应单元串联在配料、反应、后处理的工艺流程中，周边配套操作平台、搅拌驱动装置、换热管线与测控仪表，三维结构可以直接用于车间布局干涉检查、管口方位核对以及安装施工交底，帮助工程人员在投产前确认设备的安装边界、检修空间与管线对接顺序，减少现场装配阶段的返工问题。
