制药用立式不锈钢承压反应容器结构

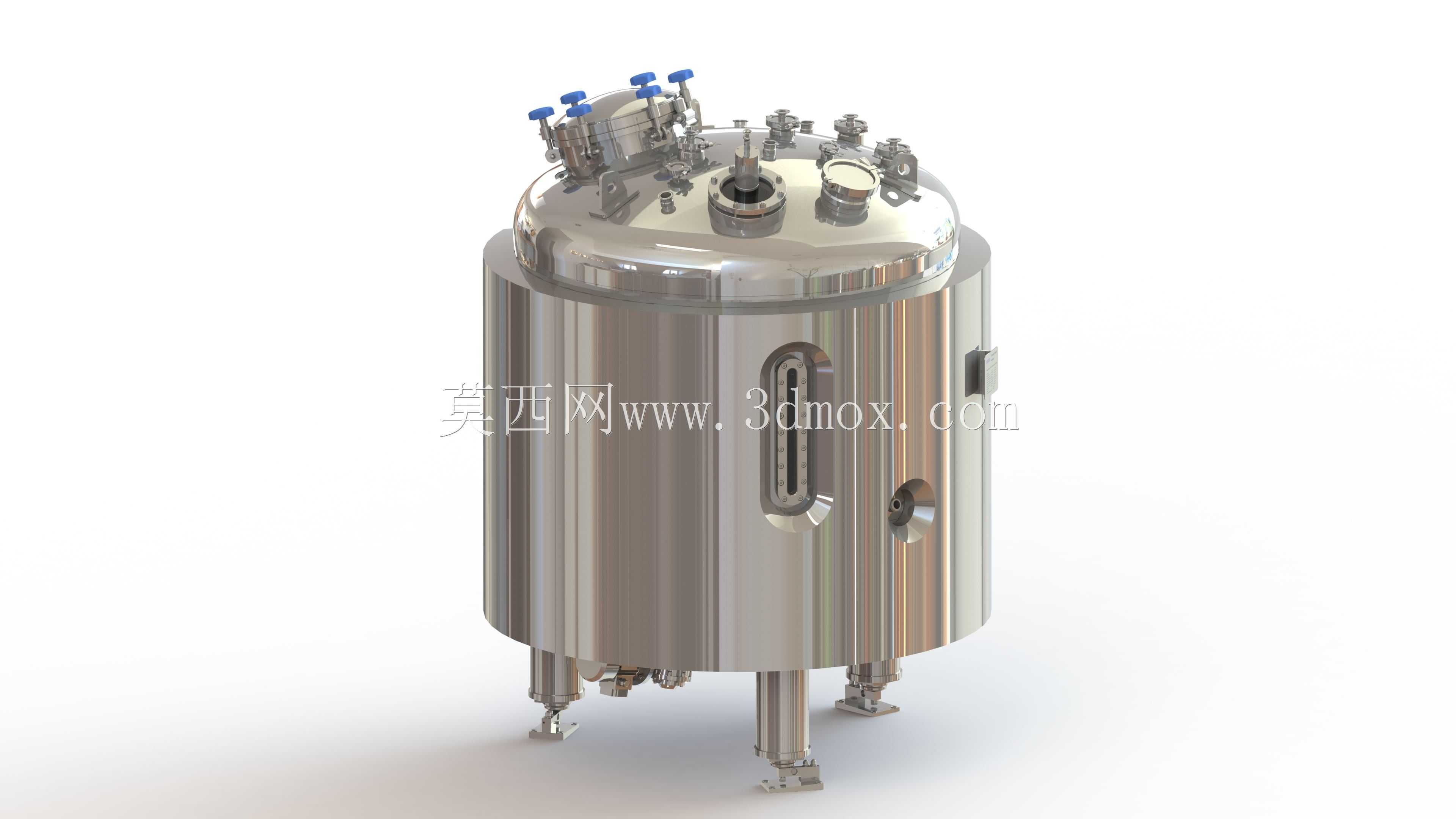

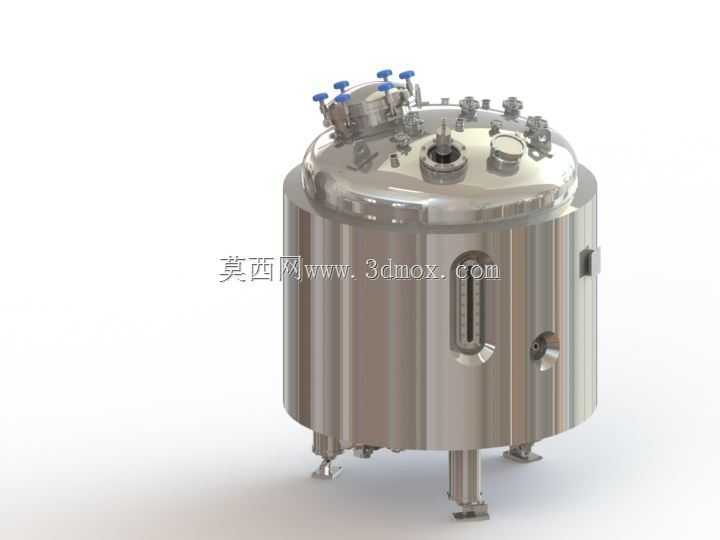

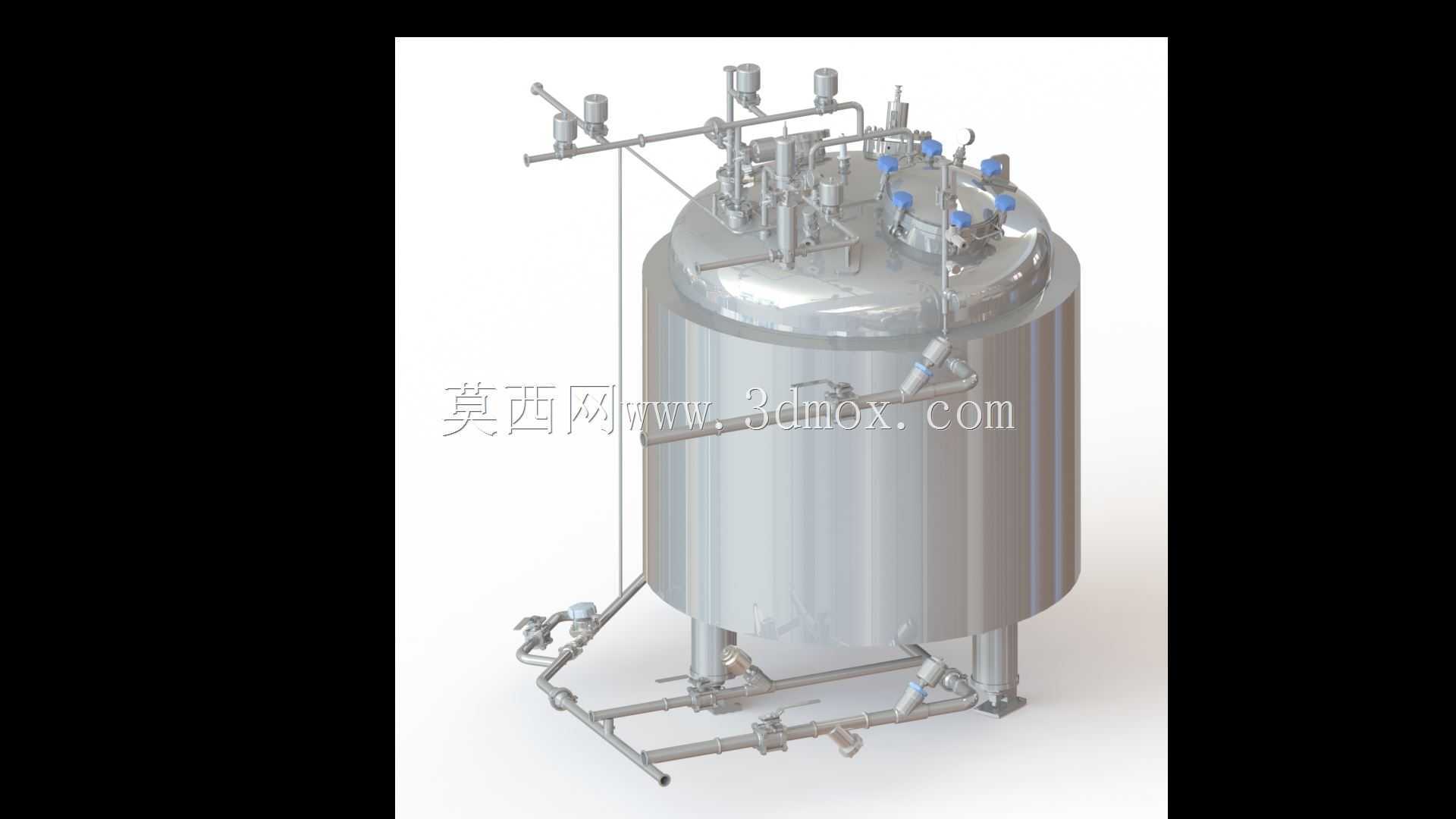

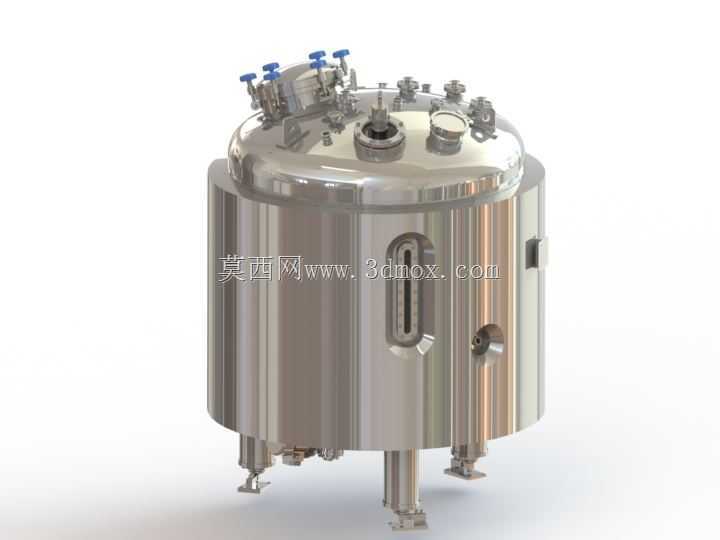

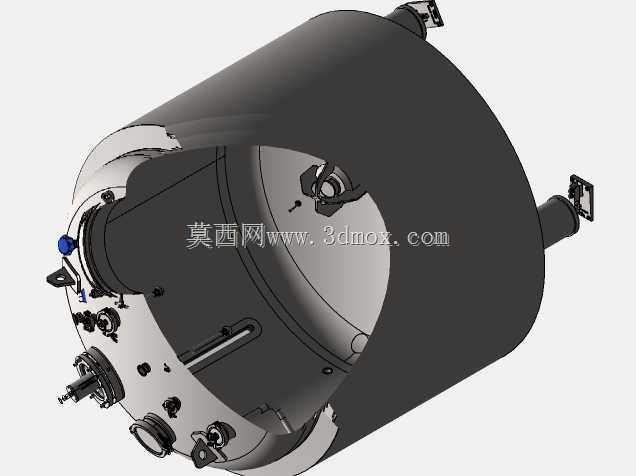

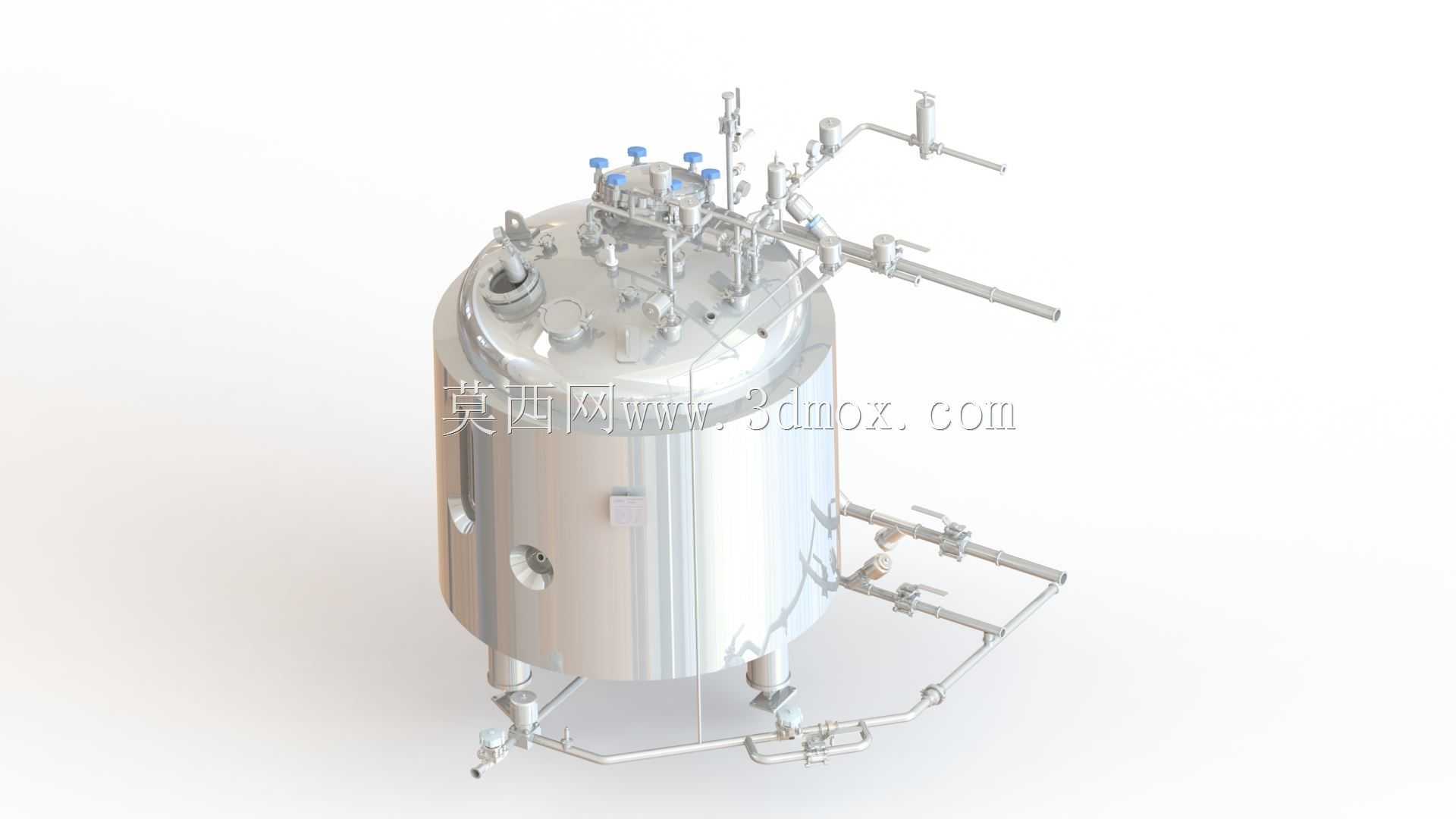

　　这款立式不锈钢承压容器主要面向制药生产环节的液体制剂配料、反应、暂存工序设计，适配口服药液、注射剂前处理等对卫生等级、承压能力有明确要求的生产场景，罐体整体采用卫生级不锈钢抛光处理，内壁粗糙度满足制药行业清洁验证要求，无清洁死角，可支持在位清洗、在位灭菌的工艺配套需求。从结构设计来看，罐体上封头集成了多组工艺接口，包含进料口、排气口、安全阀接口、人孔、视镜以及仪表安装位，可根据实际工艺需求对接物料管路、CIP清洗喷头、温度压力传感器等配套组件，人孔采用快开式卫生级结构，方便检修与内部清洁作业，封头顶部的阀门组采用标准化快装接口，可快速对接不同工艺管路，适配多品种小批量的柔性生产需求。罐体侧壁设置了长条式液位计安装位，

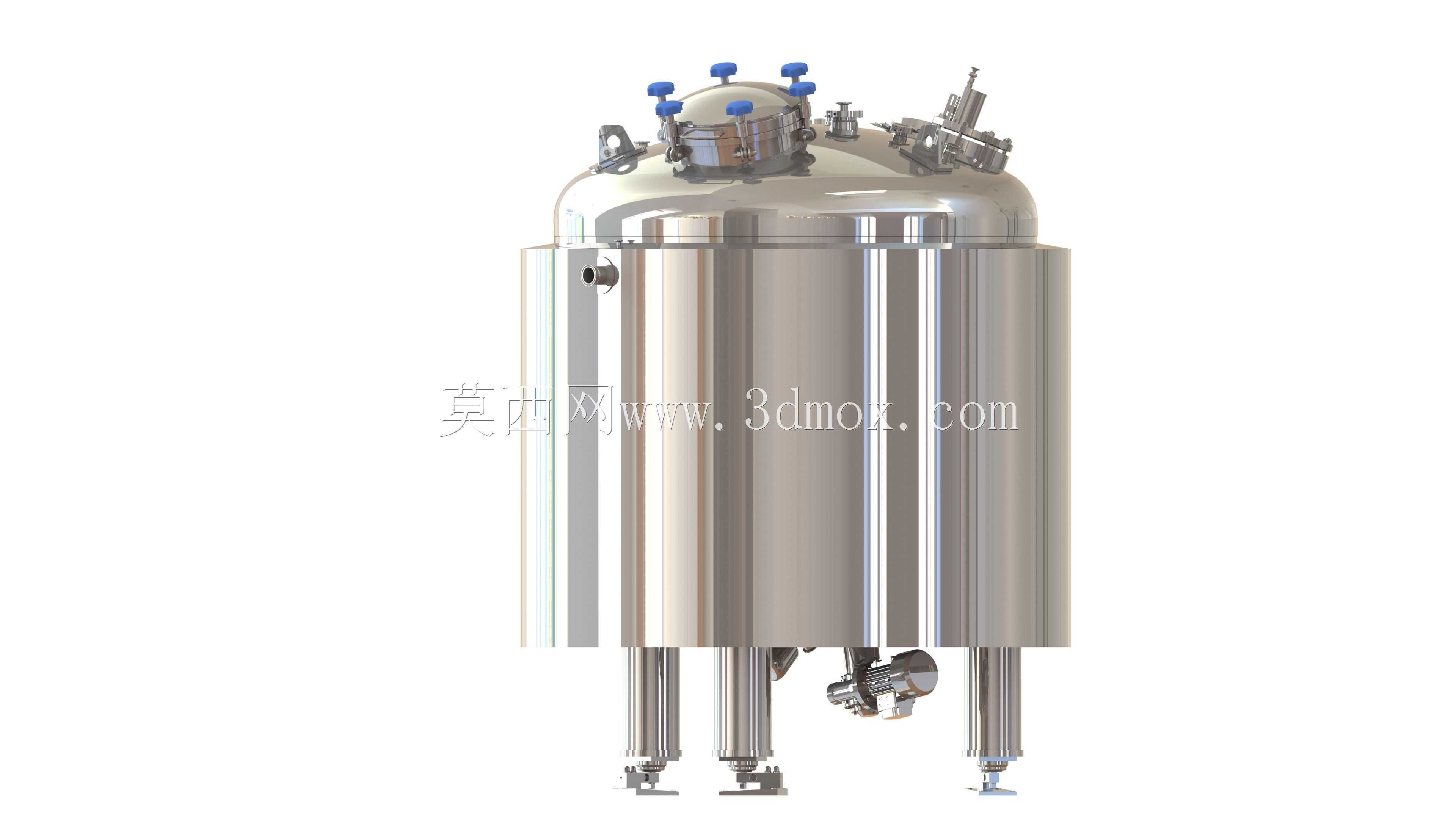

　　可直观观测罐内物料液位高度，同时预留了取样口与侧部接口，方便生产过程中的物料取样与辅助组件安装，罐体底部采用三足式支撑结构，支脚高度经过核算，既预留了底部出料口的管路安装空间，也保证了设备满料运行时的结构稳定性，支脚底部设置了可调脚垫，可适配安装地面的平整度偏差，避免罐体倾斜导致的液位检测误差、出料残留问题。设计过程中优先考虑了承压工况下的结构强度，罐体壁厚、封头曲率、焊缝位置均经过受力校核，可满足常压带微正压的生产工艺要求，避免长期运行过程中出现罐体变形、焊缝渗漏的问题，罐体所有转角位置均采用圆弧过渡处理，不存在直角积料区域，完全符合制药生产的GMP规范要求。安装边界方面，设备整体为立式圆柱结构，占用车间平面面积较小，

　　支脚的安装孔位可直接与地面预埋钢板固定，也可放置在洁净车间的环氧地面上通过可调脚垫调平，设备顶部的接口排布预留了足够的管路安装操作空间，侧面的液位计、取样口位置符合人体工程学高度，操作人员无需借助登高设备即可完成日常操作、读数与取样作业，罐体底部的出料口距离地面高度预留了阀门、输送泵的安装空间，可直接对接后续的物料输送管路，无需额外加高或改造基础。
