垂直轴风力机轴向磁通发电装置

　　这套结构围绕小型垂直轴风力机的低速直驱发电需求展开，核心是把风轮转轴的低转速机械能直接转换为电能，尽量减少齿轮增速环节带来的噪声、磨损和维护点。垂直轴风轮的运行特点是启动转矩方向变化频繁、转速不高，且叶轮对侧向载荷较敏感，因此发电单元不能简单套用高速径向电机思路，而要在轴向尺寸、磁路面积、支撑刚度和装配便利性之间取得平衡。

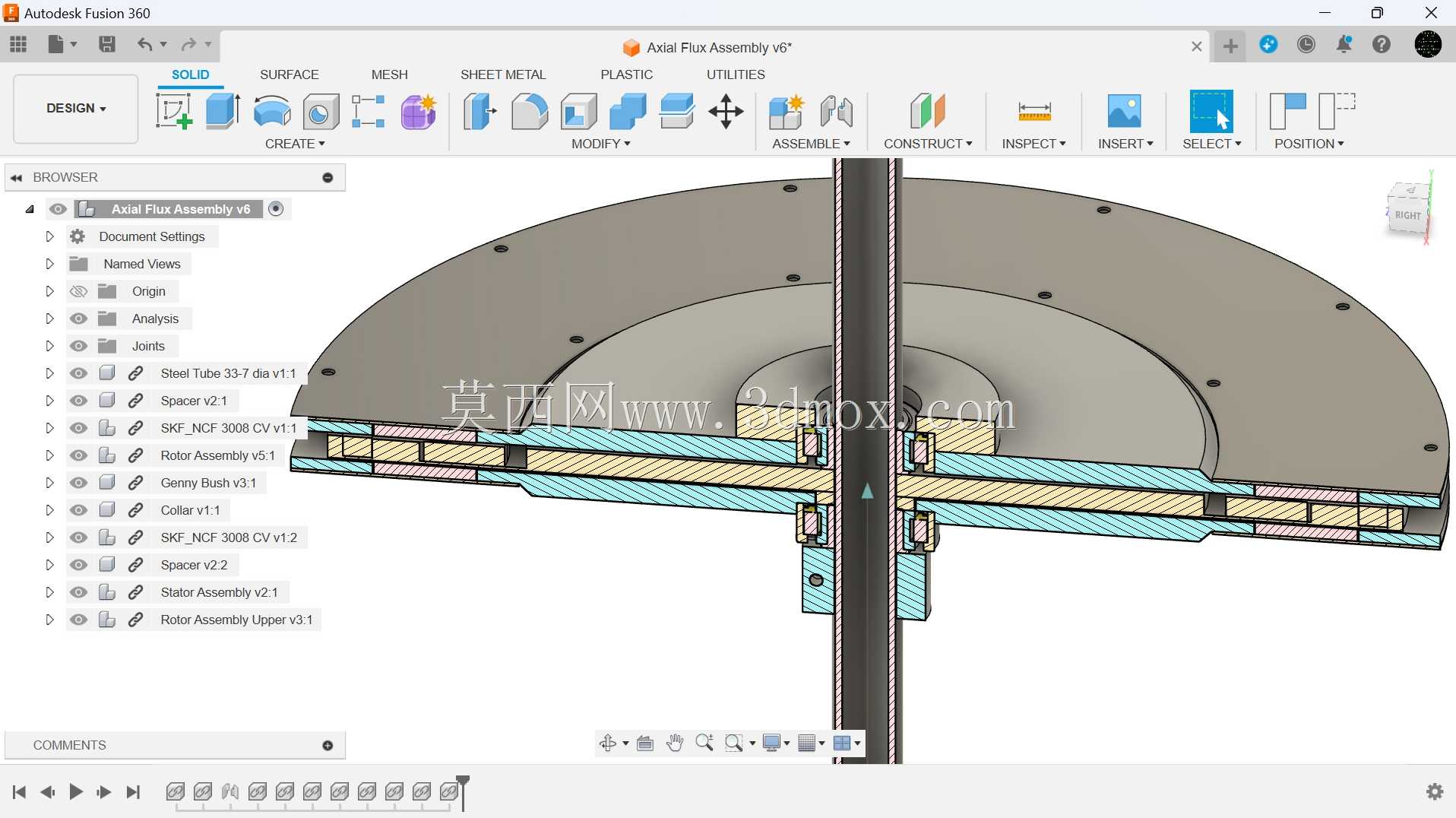

　　从剖面关系看，装置采用盘式轴向磁通布局，电磁作用面沿转轴法向布置，定转子呈分层叠装状态。转子部分承载永磁体并随主轴旋转，定子部分布置线圈与支撑结构，两者之间保留均匀气隙。相比细长型径向电机，这种形式能够在较大直径上获得较宽的磁耦合面积，适合低转速、多极数的能量转换场景。风轮在约三百转每分钟工况下输出时，较大的有效半径有助于提升磁链变化频次，使发电单元在不依赖增速箱的情况下获得可用电功率。

　　结构设计上，中心主轴贯穿整个发电单元，外侧通过多层环形盘件完成定位。剖面中可以看到不同材料区域以分层方式表达：旋转盘、定子托架、隔套、紧固件和轴承位置均按装配关系建立。轴向磁通电机对气隙均匀性十分敏感，若盘件在磁力吸引下发生挠曲，局部气隙缩小会引起拖滞、发热和效率下降，因此支撑盘需要兼顾厚度、法兰连接和轴承跨距。模型把线圈区域、磁体区域和机械承载区域明确分开，便于后续校核盘件变形、螺栓预紧以及轴承承载。

　　安装边界方面，发电装置整体呈圆盘状，外径方向是主要布置空间，轴向长度相对紧凑，适合安装在垂直轴风轮下方或与轮毂同轴连接。中心轴与风轮轴线必须保持同轴，法兰面需要提供足够的平面度，避免风轮倾覆力矩直接传入气隙区域。外围环形盘上预留的连接孔可用于固定定子托架、转子背板以及风轮转接件；隔套和台阶轴肩则承担轴向定位作用，保证定转子在装配后不会发生碰擦。

　　在实际应用中，这类装置通常服务于小型分布式风能利用、教学试验平台或自制垂直轴风电系统。由于风轮转速受风速波动影响明显，发电结构需要容忍一定的转速变化，并通过外部整流、稳压和储能环节完成电能管理。三维建模时，将磁体、线圈、背板、轴承、套筒和主轴分别建为独立零件，有利于后续做干涉检查、爆炸装配和加工拆分。

　　从加工角度看，大型回转盘件可采用板材切割、车削端面和钻孔攻丝完成，线圈与磁体安装区需要控制节距和深度；关键配合面集中在中心孔、轴承位和法兰连接面。装配顺序应先完成主轴与轴承支撑，再分层安装定子和转子，每完成一层都要检查气隙一致性和转动阻力。该模型的价值不在于呈现外观造型，而在于把轴向磁通电机构件与垂直轴风轮的连接关系、空间边界和功能分区完整表达出来，为后续详细设计、材料选择和样机制作提供清晰的结构基础。
