高精度游标卡尺机械结构三维数模

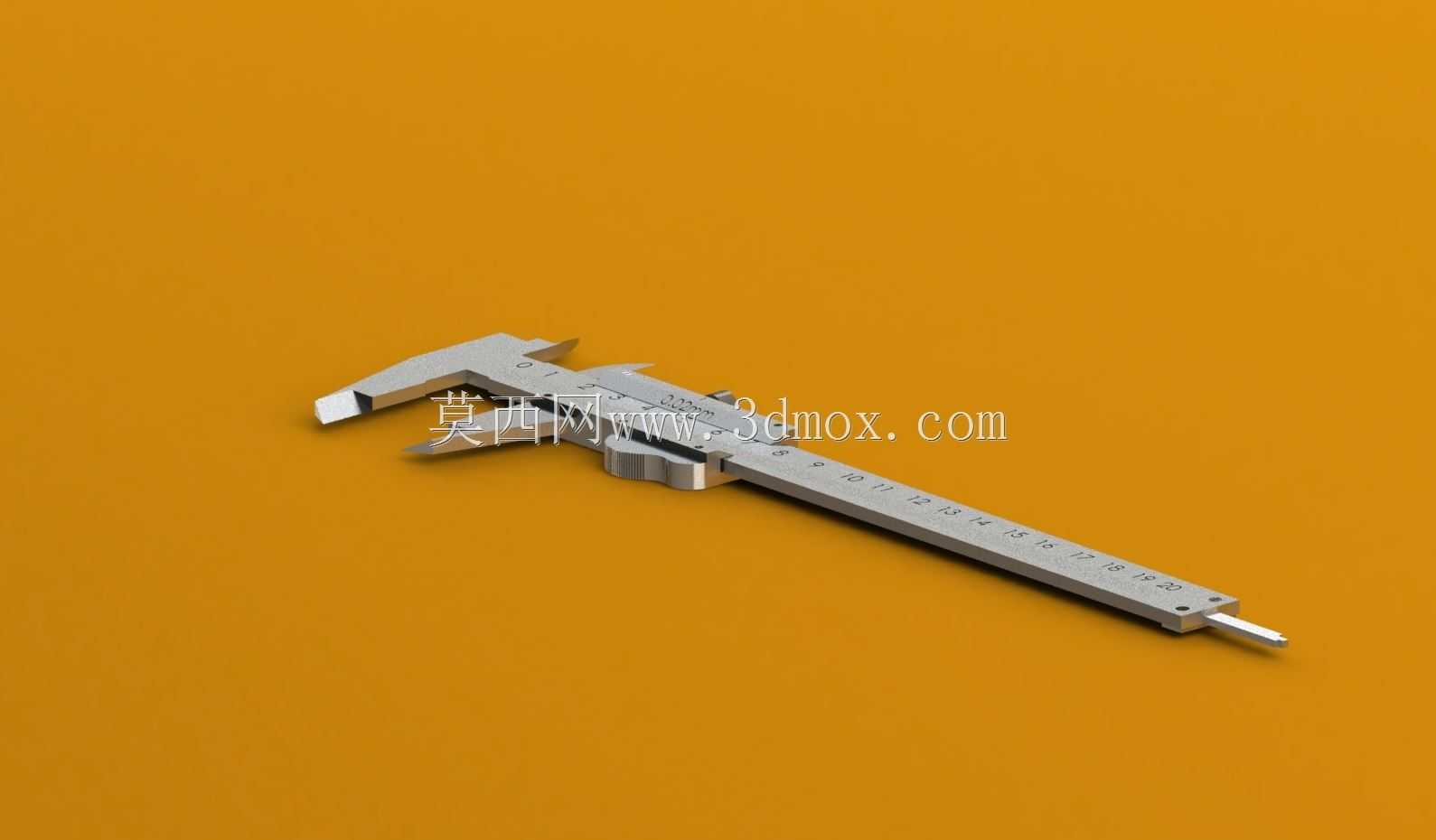

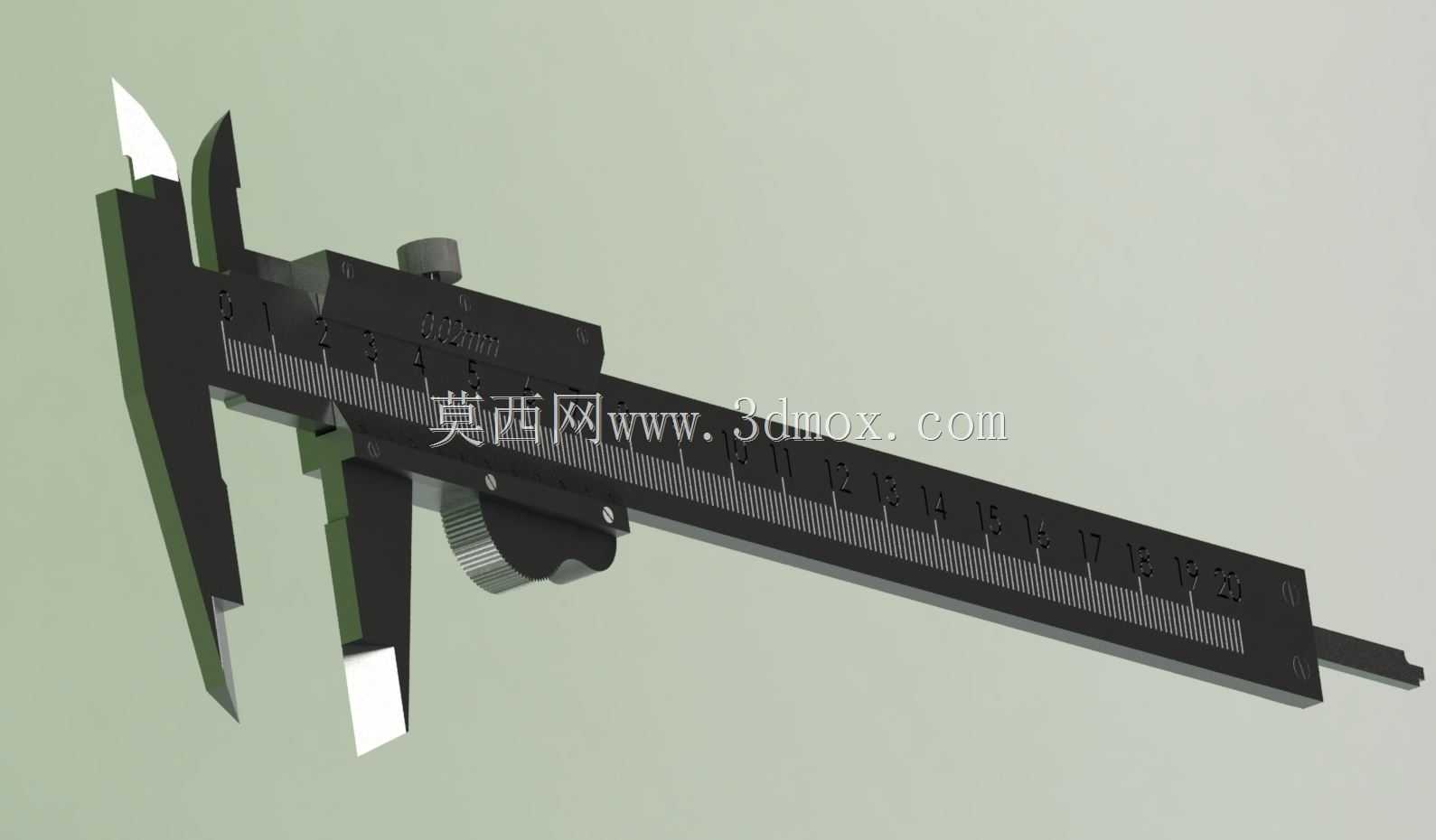

　　在机械加工车间的首件检验工位、装配线的尺寸复核环节，乃至五金维修的现场测绘场景里，游标卡尺始终是一线技术人员随身取用频次最高的通用长度量具。这套数模完整还原了机械式游标卡尺的全部装配逻辑，从主尺本体、滑动副尺、锁紧螺钉，到内外测量爪、深度测杆与微调滚轮，每一处配合关系都按照实际量具的装配公差逻辑搭建，没有做外观上的简化省略。

　　从结构设计的底层思路来看，卡尺的核心精度基准建立在主尺与尺身滑动导轨的配合面上：主尺刻度面与导轨导向面的平行度直接决定示值误差，建模时特意保留了导轨副之间0.02~0.05毫米的滑动间隙，既保证尺框可以沿尺身平顺推移，又不会出现侧向晃动导致测量爪错位。固定量爪与主尺为一体化加工结构，活动量爪则随尺框同步运动，两爪测量面的平面度、合拢后的贴合间隙都在结构里做了对应约束，还原了实物量具零位对齐时的贴合状态。

　　功能分区上，卡尺上端的内测量爪用于读取工件内孔、槽宽的内侧尺寸，下端外测量爪承担外径、长度、厚度的外尺寸检测，尾端伸出的深度测杆可直接探入盲孔、台阶槽内测量深度与台阶高度，尾部附带的锁紧装置能在量爪贴合被测面后锁死尺框位置，避免挪动卡尺时读数偏移，微调滚轮则用于临近贴合时的微量进给，防止测力过大造成工件或量爪变形。

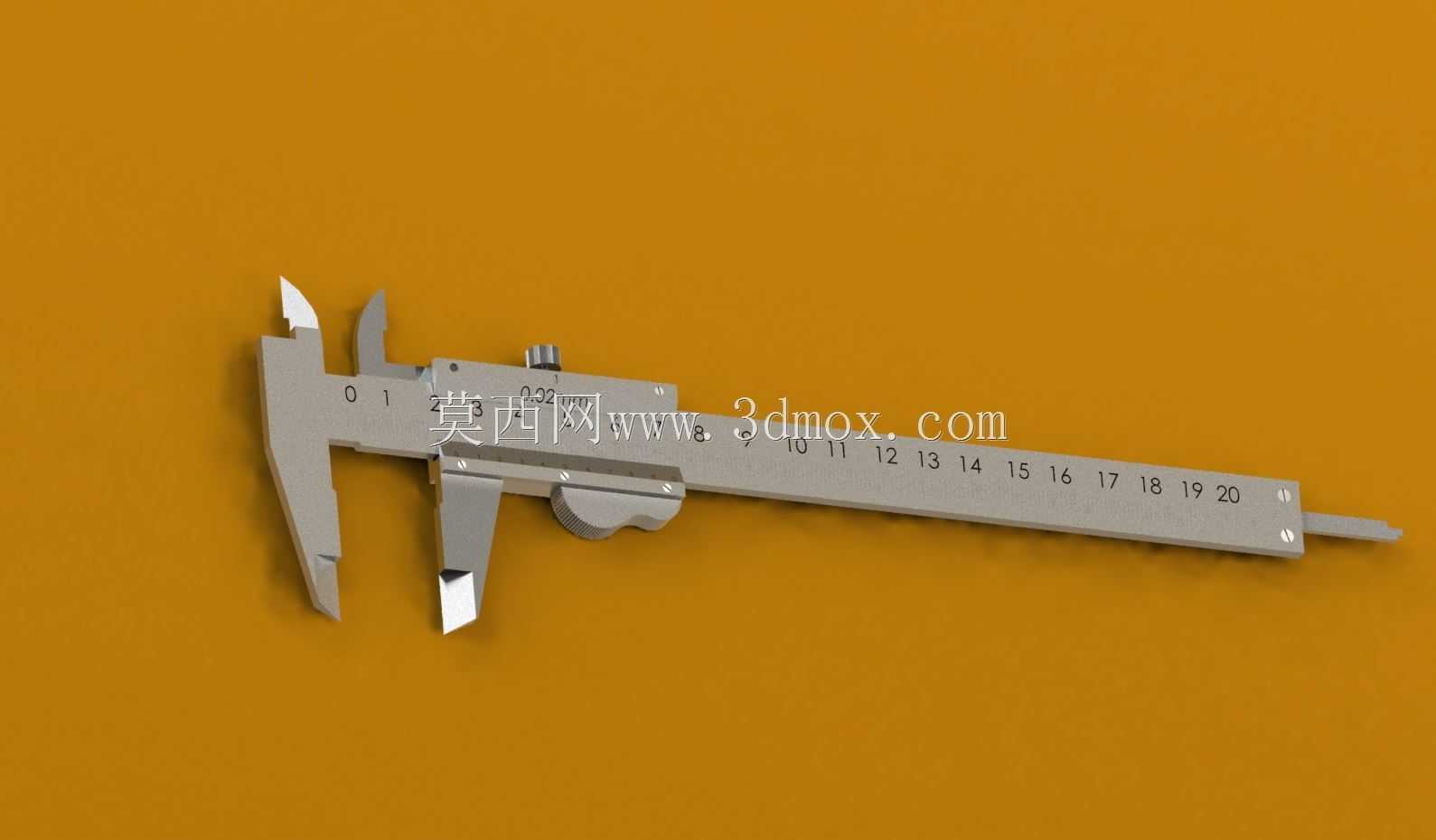

　　外形与安装边界层面，这款常规0~150毫米量程的卡尺整体总长控制在240毫米左右，主尺截面宽度约12毫米、厚度约3毫米，量爪张开最大行程对应150毫米测量上限，深度测杆伸出极限与量程匹配；尺身刻度线按照主尺每格1毫米、游标尺50格对应49毫米的分度逻辑排布，直接对应0.02毫米的分度值，和车间常用的国标游标卡尺读数规则完全一致。

　　在工装夹具设计、非标设备测绘的工作流中，这套数模既可以作为工位操作指导的可视化素材，用来给新入职检验人员讲解卡尺各部件的功能与读数方式，也可以在搭建虚拟装配场景、模拟人工检测工位布局时直接调用，提前核对量具与工件、工装之间的操作空间，避免现场出现量具无法伸入测量位置的干涉问题。建模过程中对所有运动部件做了装配约束验证：尺框全程滑动无卡顿，锁紧螺钉旋合行程符合实物操作范围，测量爪闭合、张开的极限位置都设置了机械限位，和真实量具的使用手感、运动逻辑完全对应，没有出现结构干涉或者运动脱节的问题。
