带圆形底座立柱式高度划线规

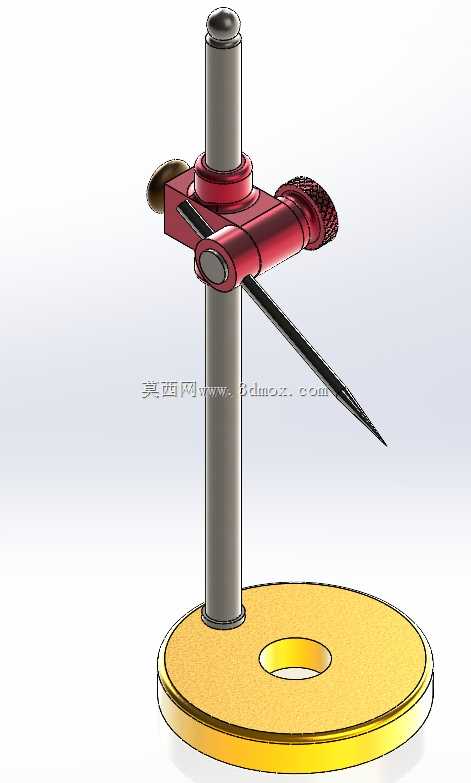

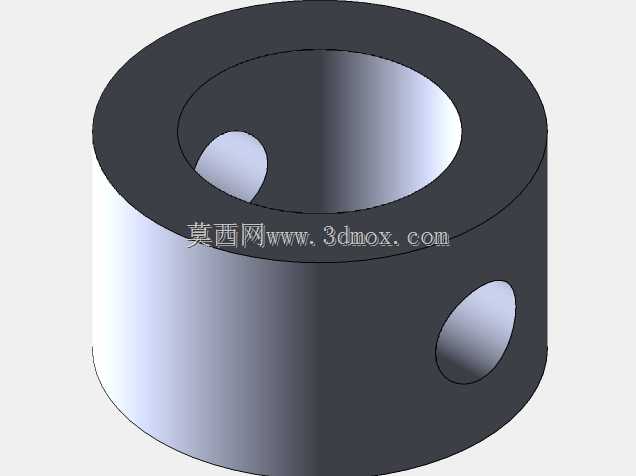

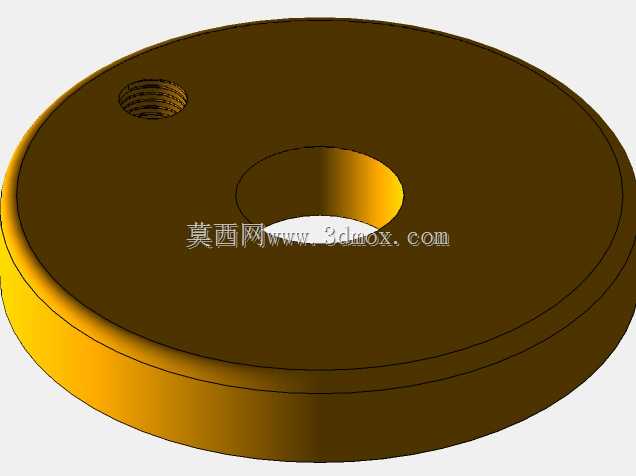

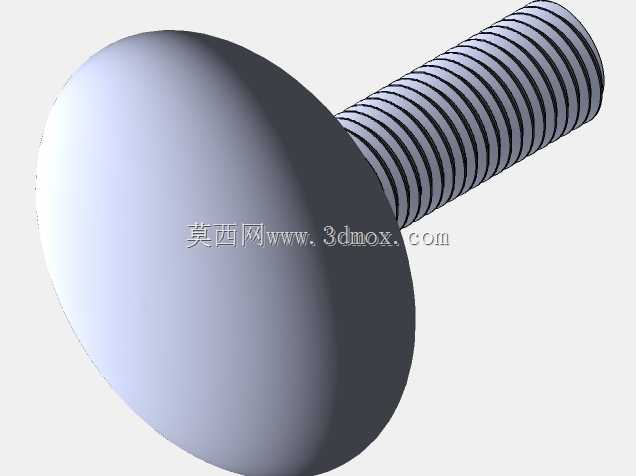

　　这套划线规的结构完全围绕钳工划线作业的实际工况展开，圆形底盘提供稳定支撑，垂直立柱作为高度调节基准，滑动夹持座搭载硬质划针，可在工件表面完成等高线、基准线的精准标记。底盘中心预留通孔，既可以在划线作业时避让工件突出的轴类结构，也能通过压板或螺栓将整台规体锁定在划线平台的T型槽上，避免重型工件触碰划针时规体移位。立柱采用光滑圆柱面设计，滑动座内孔与立柱采用小间隙配合，上下移动时无明显卡滞，调整到目标高度后，侧方的滚花锁紧旋钮可以快速夹紧，锁紧后划针的悬臂端不会出现下坠偏移。划针夹持部位设计了横向贯通的装夹孔，硬质合金划针可以根据作业需求伸出不同长度，针尖朝向也可绕水平轴微调角度，面对竖直侧壁、水平端面、

　　倾斜毛坯面都能找到合适的接触角度。在机加工车间的实际使用场景里，这类划线规常配合铸铁划线平台完成毛坯件的找正划线：铸件、锻件进场后先清理表面氧化皮，将工件垫在千斤顶或V型块上调整水平，再移动划线规的滑座，让针尖对齐平台上的高度尺读数，沿着工件表面推移规体，就能划出平行于平台平面的加工基准线，后续车床、铣床、钻床的装夹找正都可以依托这条基准线完成，避免毛坯余量分布不均导致加工后零件缺料。设计这套结构时，首先要控制的是底盘的配重占比，整台设备的重心必须落在底盘支撑面范围内，即使划针完全伸出到最大悬臂长度，轻压针尖也不会出现规体倾翻；其次立柱与底盘的装配垂直度需要严格管控，立柱轴线相对底盘底面的垂直度误差会直接放大为划线高度的累积偏差，

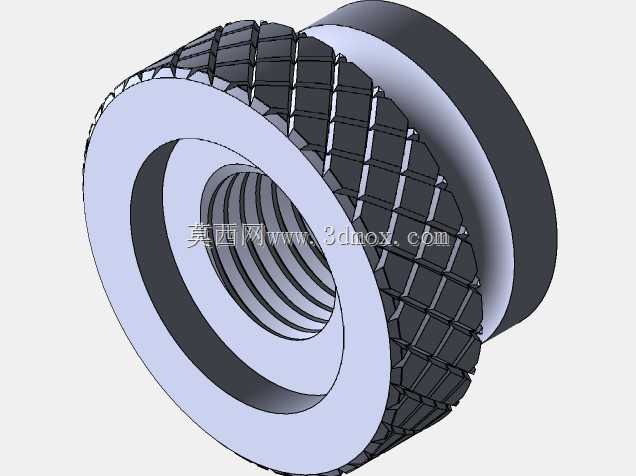

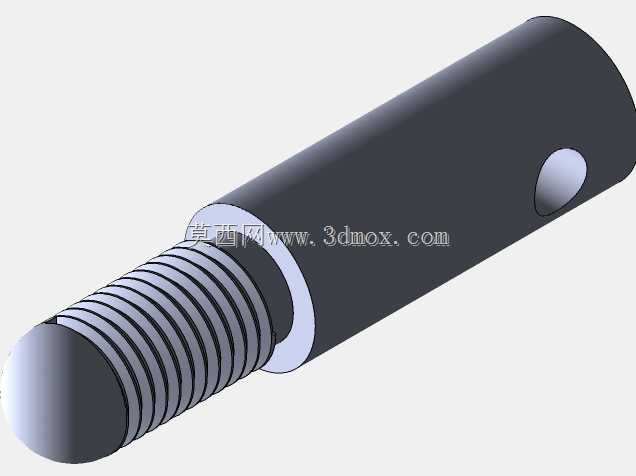

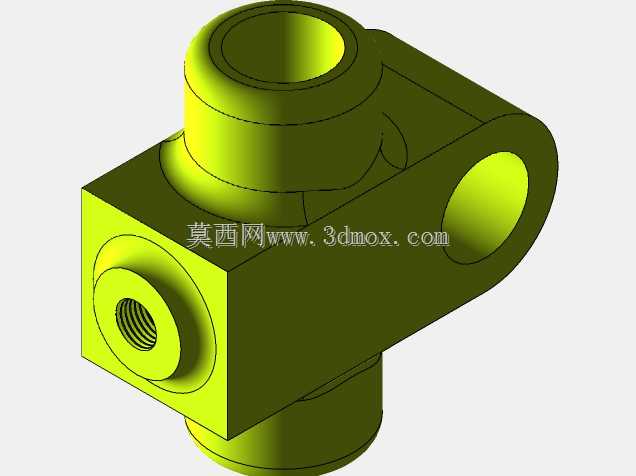

　　立柱根部采用台阶轴定位加锁紧固定的方式，装配后可以通过研磨底盘底面修正垂直度误差。滑座的锁紧结构采用开口抱夹形式，旋紧滚花旋钮时抱夹开口微量收缩，均匀抱紧立柱表面，不会像顶丝锁紧那样在立柱表面压出凹痕，长期使用后立柱依然保持光滑，滑动手感不会出现卡顿。划针本身采用高硬度耐磨材质，针尖磨成尖锐圆锥状，在钢板、铸铁、铝件表面划线时线条清晰且针尖不易磨损，针身尾部做限位台阶，伸入夹持孔后不会过度窜动。从安装边界来看，圆形底盘的外径决定了规体在平台上的占位空间，作业时需要在底盘周边预留手指推移的间隙，立柱的有效高度决定了最大划线高度范围，滑座下行到贴近底盘上表面时可以完成极低位置的划线，上行到立柱顶端附近时覆盖车间常规中小型零件的高度尺寸。

　　划针的最大悬臂伸出量需要结合刚性管控，伸出过长时针尖受微小反力就会出现弹性变形，反而降低划线精度，实际作业中会根据划线位置的深浅调整伸出长度，在保证针尖能触及工件划线部位的前提下尽量缩短悬臂，提升整体刚性。这套结构没有复杂的传动部件，日常维护只需要保持立柱表面清洁，用完后擦去表面的划线涂料与铁屑，薄薄涂抹一层防锈油即可，长期在车间多工位流转使用也能稳定保持划线精度，是单件小批量机加工、工装修配、模具制造环节里非常实用的手动划线辅具，结构简单但每一处设计都对应现场作业的实际痛点，没有多余的冗余结构。
