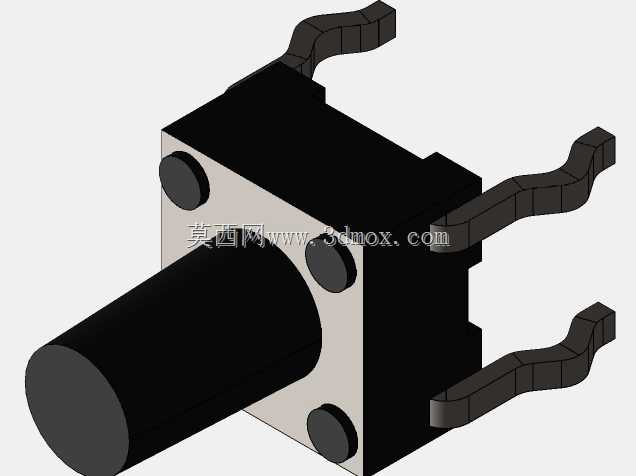

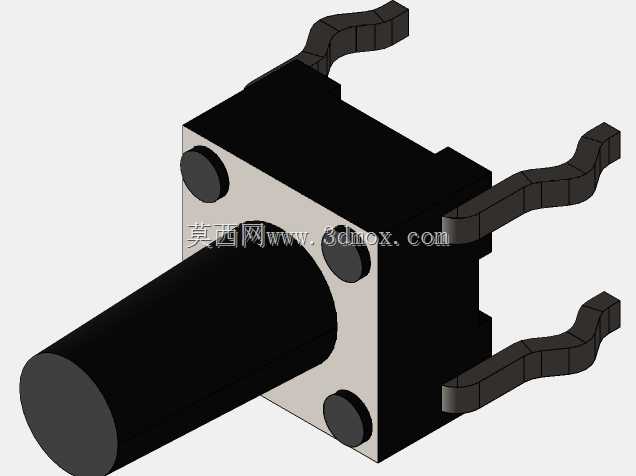

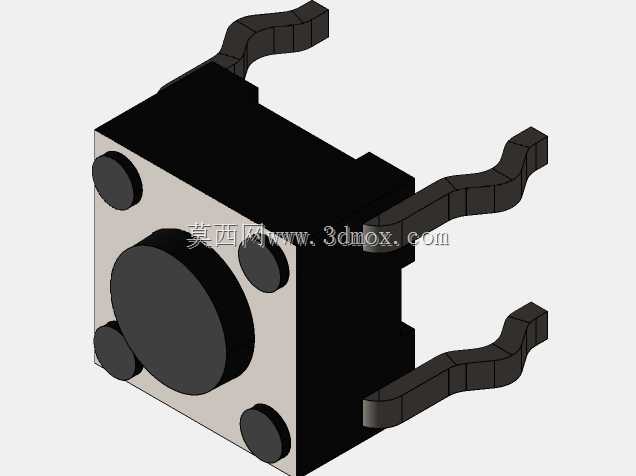

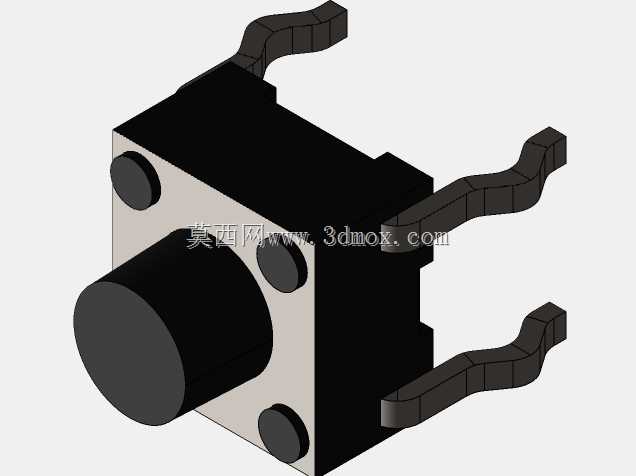

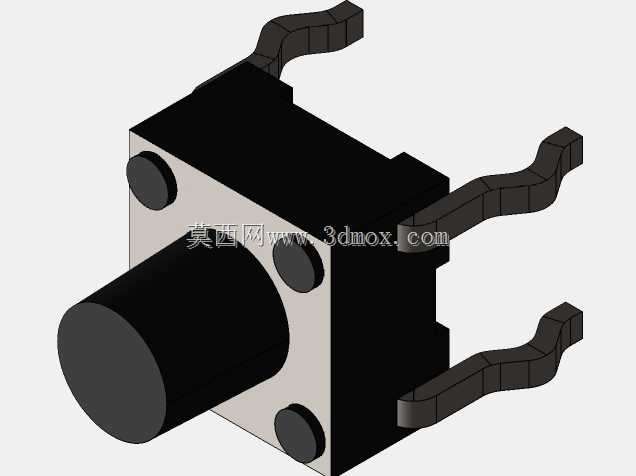

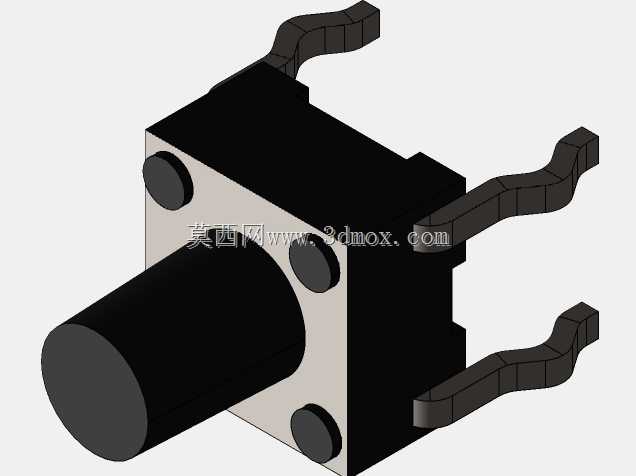

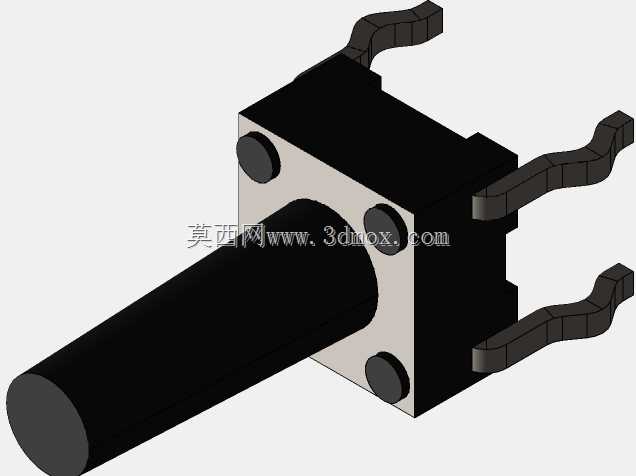

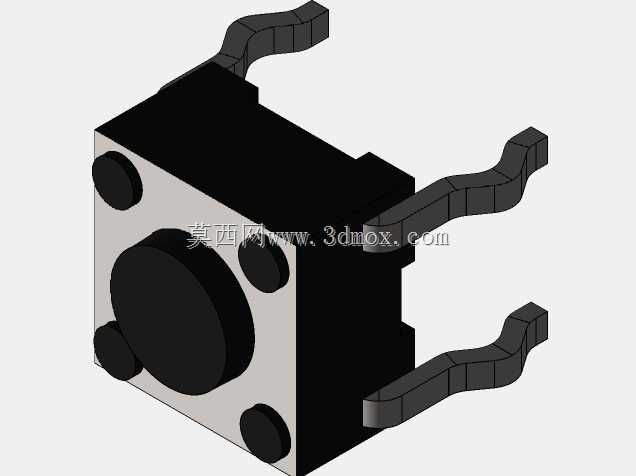

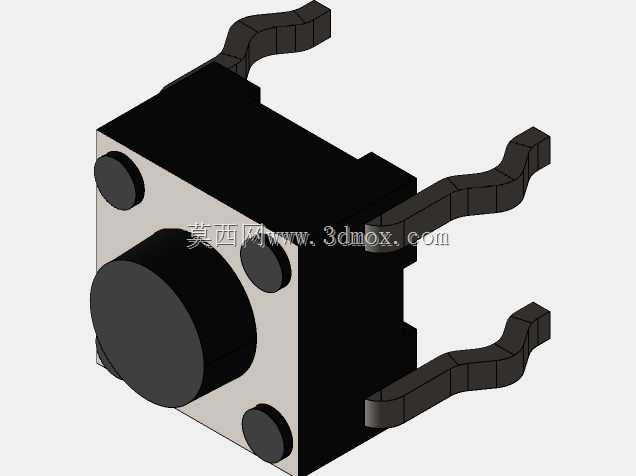

该模型呈现的是消费电子、控制板卡和小型自动化设备中常见的贴片式轻触按键,主体为方形塑封基座,正面设置圆形按压帽,四角分布圆形定位凸点,侧面伸出两对弯折成型的鸥翼式引脚。这类元件在整机中承担人机交互的触发任务,常见于手持终端、仪器面板、工控小板、家电控制板和调试接口区域,用户通过垂直按压使内部弹片完成瞬时导通,松开后依靠弹片弹力自动复位,属于 momentary 型常开输入器件。

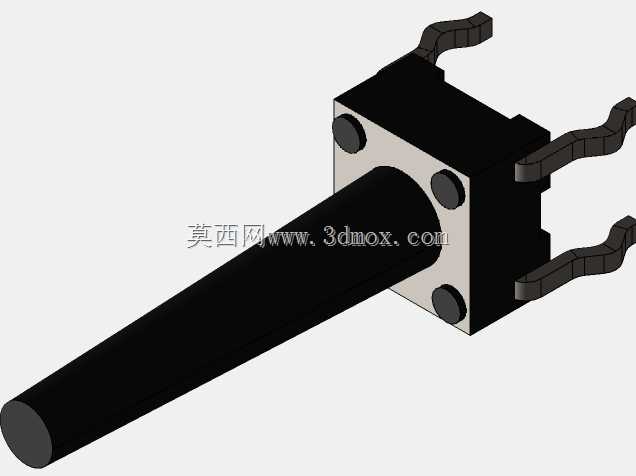

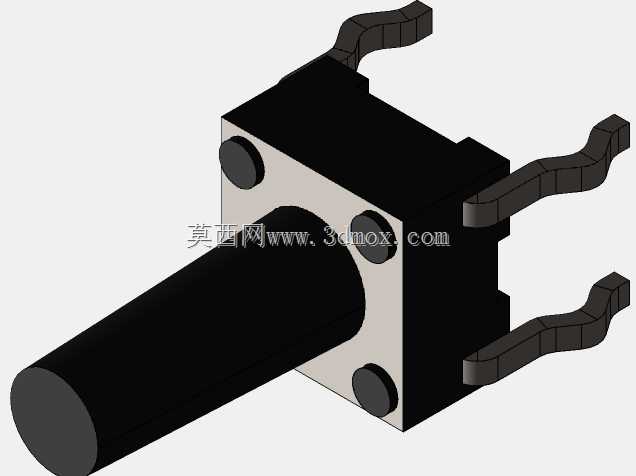

从结构建模角度看,方形本体的轮廓控制在6mm级安装边界内,系列高度覆盖4.3mm、5mm、6mm等不同规格,能够适配不同外壳行程和面板堆叠空间。正面圆形按压区位于基座中心,周围四个角部凸点并非随意装饰,而是对应PCB贴装时的本体支撑与视觉识别位置,可在回流焊过程中减少元件歪斜,也便于封装库中建立准确的丝印和装配参照。两对引脚从本体两侧水平引出后再向下弯折,形成表面贴装所需的共面焊接端,建模时需要重点保证引脚末端处于同一贴装平面,同时控制弯折圆角和伸出长度,避免与相邻焊盘或壳体筋位发生干涉。
实际布板时,这类按键通常布置在PCB边缘或操作者手指容易到达的位置,焊盘间距要与引脚宽度、弯折高度匹配,钢网开口不宜过大,否则锡膏熔融后容易拉动引脚造成浮高。外壳设计方面,按压帽与面板开孔之间需要预留径向间隙,上方硅胶或塑料按键的行程应与开关本体动作行程协调,过短会产生按压不实,过长则可能出现卡滞。若设备处于振动环境,还应在按键周围增加限位骨位,使侧向力尽量传递到壳体而不是引脚,降低焊点疲劳风险。
三维建模过程中,塑封本体可按方块基座加圆角处理,按压帽使用同轴圆柱与圆角特征表达,引脚则通过薄板轮廓、折弯段和末端焊脚分段建立,既能反映冲压金属件的形态,也方便在装配中检查PCB顶面、元件最高点和外壳内壁之间的距离。对于需要输出STEP或进行整机干涉检查的场景,保留引脚折弯、本体倒角和中心按钮的相对位置,比单纯简化成方块更有工程价值。该结构虽然体积小,却同时涉及贴装工艺、操作手感、壳体配合和焊点可靠性,是电子设备结构设计中典型的基础交互零部件。
