内燃机用多拐曲柄轴三维结构设计

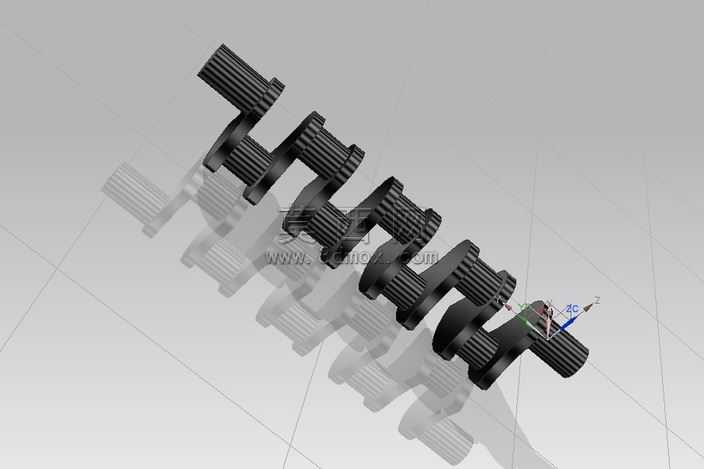

本作品为内燃机核心传动部件曲柄轴的三维参数化模型，整体采用NX软件完成全流程建模与渲染工作，建模过程严格遵循内燃机曲轴的实际结构比例与功能设计逻辑，完整还原了多拐曲轴的典型结构特征。模型主体包含多组依次错位排布的曲柄销、主轴颈以及连接两者的曲柄臂结构，两端延伸出的轴端预留有动力输出与附件安装的对应结构，所有轴颈部位均设计有符合装配要求的圆角过渡特征，可有效降低应力集中风险，匹配实际工况下的疲劳强度需求。建模阶段首先通过草图绘制确定各主轴颈、曲柄销的中心距与偏心距参数，采用回转特征完成各轴段的基础形体构建，再通过拉伸、布尔运算生成曲柄臂的连接结构，对所有轴肩、拐角位置添加工程化圆角处理，还原真实机加工的工艺特征；针对轴颈表面的防滑纹理结构，采用阵列特征完成细节刻画，保证模型细节的还原度。材质渲染阶段为模型赋予了合金钢材质属性，调整金属粗糙度、反射参数模拟锻钢曲轴经机加工后的表面质感，搭配半透明投影式三维坐标系参考，清晰展示模型的空间排布角度，同时通过半透明虚影效果呈现曲轴的运动轨迹示意，直观体现其旋转做功时的运动状态。结构设计上，各曲柄拐位按照内燃机点火顺序对应的角度错位排布，可将活塞的往复直线运动顺畅转换为旋转动力输出，整体结构兼顾刚性与动平衡性能，各轴段的同轴度、偏心距参数均参考通用内燃机曲轴的设计规范设定，可用于内燃机结构原理演示、装配干涉检查、运动仿真分析等场景，模型结构完整无破面，特征参数保留完整，能够支撑后续的工程分析、二次设计调整等工作，清晰展现了曲柄轴作为内燃机核心动力转换部件的结构特点与功能逻辑。
