大型龙门式数控板材雕刻铣削设备

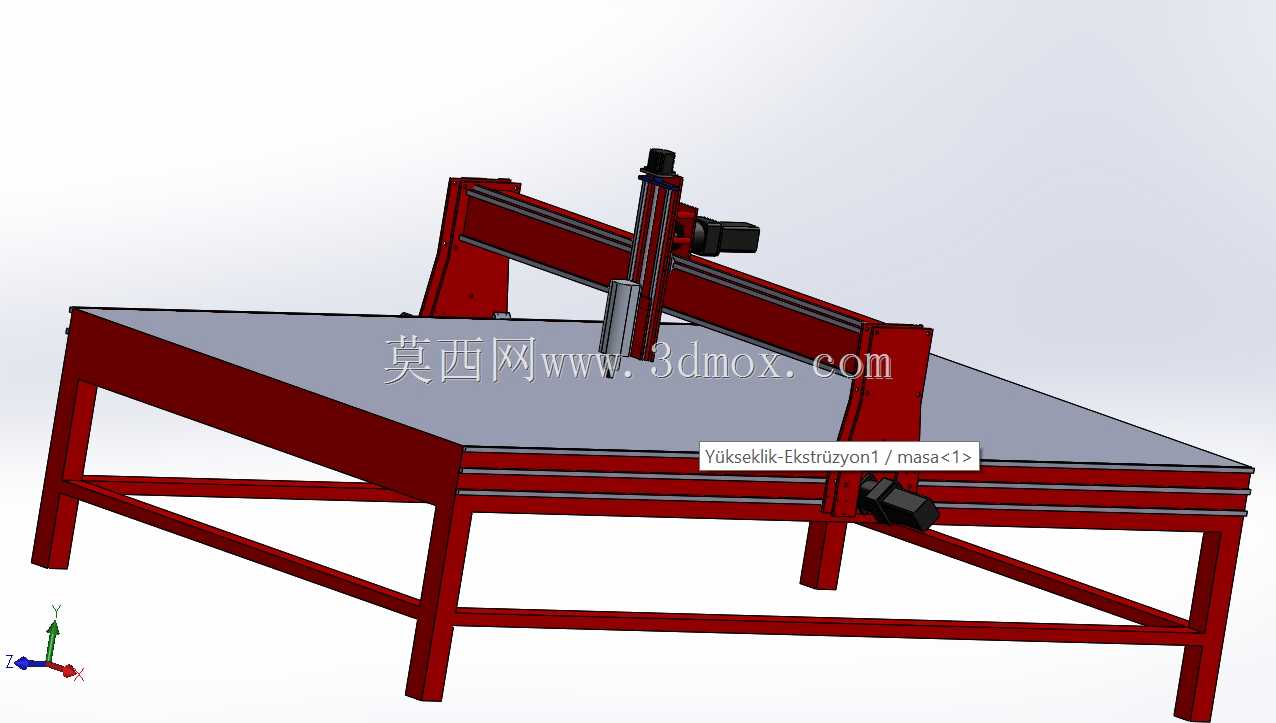

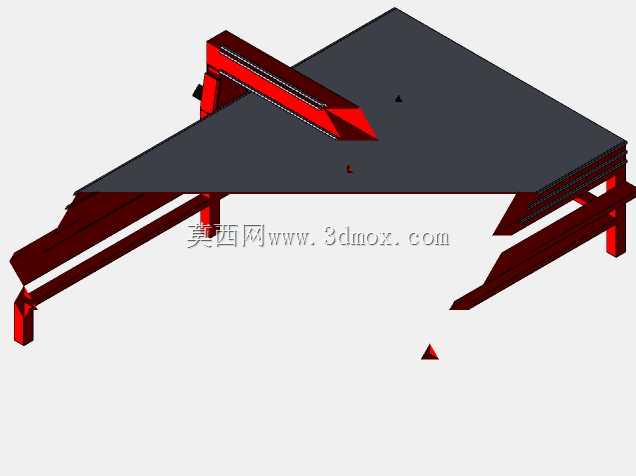

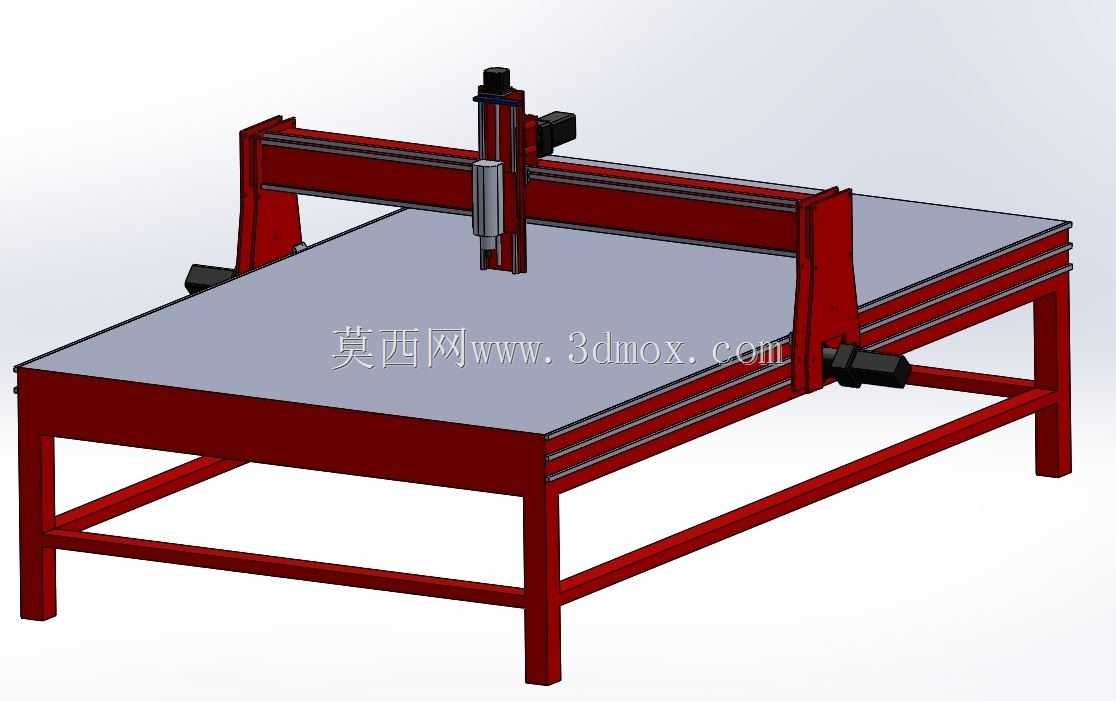

　　这套龙门移动式数控雕刻铣削设备，主要面向大幅面板材的平面加工场景，在木工家具开料、广告板材切割、亚克力雕铣、薄铝板开槽以及非金属模具粗精加工中应用广泛。整机采用床身固定、龙门沿床身纵向移动的布局，工作台面为整块水平承载平台，工件一次装夹后即可完成整幅板面的加工，避免了多次翻面带来的定位误差。

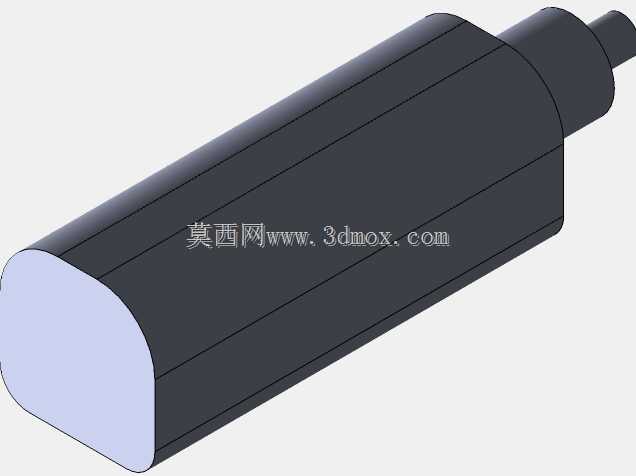

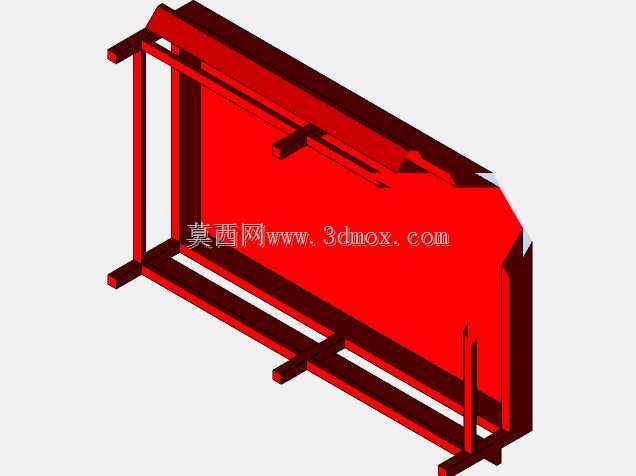

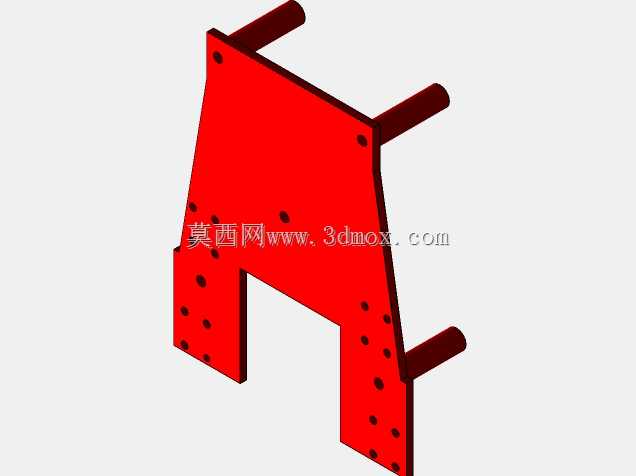

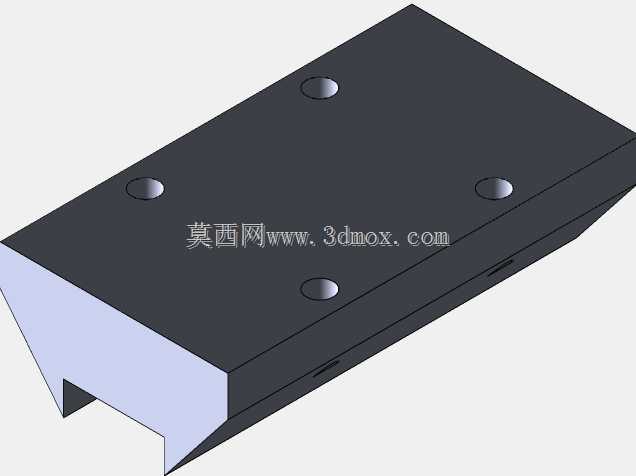

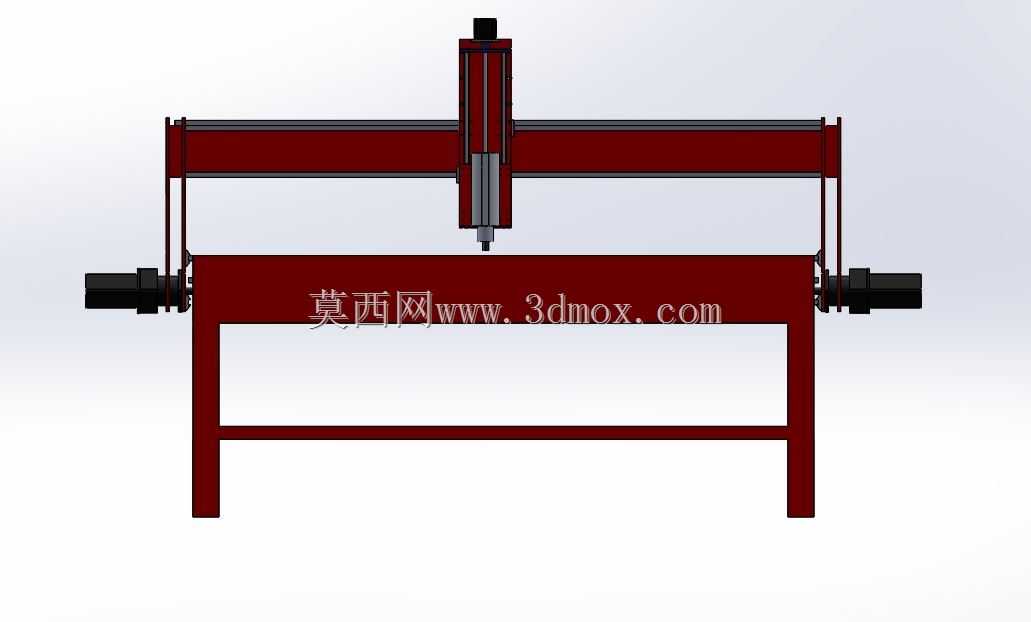

　　从结构上看，底部床身采用型钢焊接框架，横梁与支腿构成刚性龙门，跨距覆盖整个工作台宽度。纵向进给由床身两侧的传动元件同步驱动，保证龙门行走的平行度；横梁上搭载横向滑座，滑座上安装垂直主轴滑枕，形成X、Y、Z三轴联动。主轴单元竖直布置，下端装夹雕刻刀或铣刀，加工时刀具沿Z向进给到设定切深，配合XY平面的插补运动完成轮廓切割、浮雕雕刻与平面铣削。

　　设计思路上，这类设备优先保证大跨距下的机架刚性与运动平稳性。床身支腿采用斜撑加强的桁架结构，有效抑制切削振动；龙门横梁截面尺寸较大，以减小主轴悬伸时的挠度。导轨与传动件沿床身全长布置，行程边界即由两侧导轨长度和横梁跨距决定，选型时需结合待加工板材的最大幅面确认工作台有效尺寸，并在设备四周预留操作与上下料空间。

　　实际使用中，工件平铺于台面并通过夹具或真空吸附固定，主轴高速旋转带动刀具去除材料，三轴在数控系统控制下按预设刀路运动。该结构兼顾了大加工幅面与较好的动态刚性，适合中厚板材的连续雕铣作业，三维建模时可清晰还原机架型材截面、导轨安装面、主轴滑座配合关系及各轴行程限位，为后续的刚度校核、外购件选型与装配干涉检查提供完整依据。
