PCB元件手动上料模块式输送作业台

　　这套模块化输送作业台主要面向PCB元件手动加载工位，把物料输送、人工操作、照明辅助和柜体储物整合在同一机架内，适合电子装配线前段的插件、补料、元件整理与节拍缓冲。现场布置时，设备沿生产线方向放置，操作人员站在台体前侧即可完成取放、核对和上料动作；输送段承担板件或载具的水平流转，下部柜体用于存放工具、辅料和备用元件，上部框架则承担照明、走线和防护附件的安装。

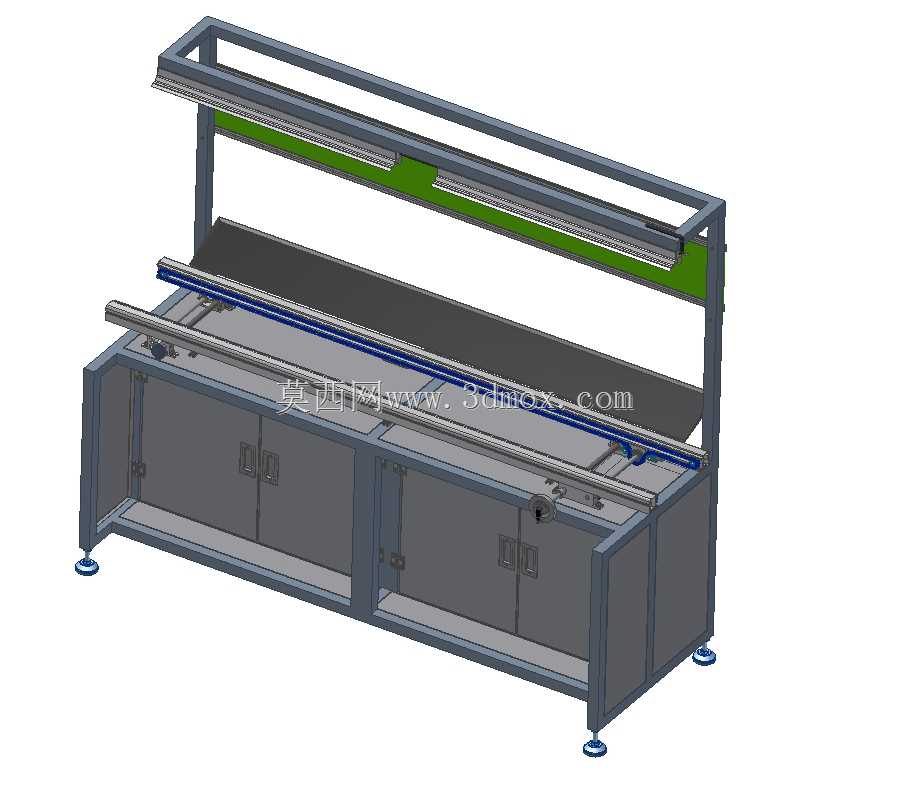

　　结构上采用下部箱式柜体加上部门形框架的组合。柜体由方管焊接框架和门板构成，既形成封闭储物空间，也为输送带、导轨和调节机构提供刚性支撑；底部配置可调脚杯，用于补偿地面不平并控制台面高度。输送区域布置在柜体顶面，两侧保留检修和调节空间，蓝色导向条用于限制工件横向位置，减少偏载和卡滞。上部框架横跨操作区，绿色挡板和照明灯具安装在横梁附近，使光线集中覆盖手动加载区域，同时避免人员直接触碰后方走线。

　　设计思路偏向工位模块化：输送、操作、储物、照明不是零散拼凑，而是围绕人工上料动作建立统一边界。台面高度按站立作业设定，输送线中心线靠近人员操作侧，减少伸手距离；柜体门板采用对称布置，可从正面维护内部元件；框架立柱与台面连接位置预留紧固件，便于在不同产线中增减料架、传感器支架或作业指导书挂板。对于多品种、小批量PCB装配场景，这种结构比单一传送带更适合频繁换型，也比独立工作台更利于线体连续流转。

　　外形轮廓呈长条形，长度方向为主要输送方向，宽度方向控制在单人可操作范围内，高度方向包含底脚、柜体、输送面和顶部照明框架。安装时需在设备前后预留工件上下线空间，前侧留出人员站位和开门距离，后侧保留线缆敷设及维护通道；脚杯调节范围应覆盖现场地坪误差，机架就位后需检查输送面水平度和导向条直线度。三维建模时需重点确认输送辊道与台面板的相对高度、柜门开启干涉、顶部灯具下垂距离以及脚杯最低和最高支撑位置，保证设备在产线规划阶段即可完成布局校核。
