迷彩涂装空中制导弹药三维设计作品

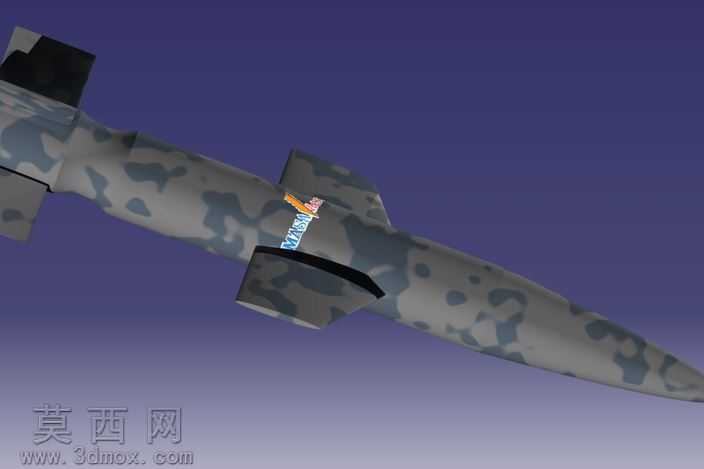

本作品为空中制导弹药的三维建模设计成果，建模阶段采用CATIA软件完成全参数化结构搭建，首先依据战术导弹的典型气动外形规律确定整体比例：弹身采用旋成体流线构型，从头部圆弧整流段逐步过渡到等直径圆柱弹身段，最终收窄为尾部收缩段，全程保证曲面曲率连续无突兀折角，为后续流体仿真预留合格的几何基础。建模过程中优先完成弹身基准曲面构建，通过多截面实体命令依次串联头部、中段、尾部的截面轮廓，调整各截面的相切约束保证弹身外表面顺滑，避免渲染阶段出现光影断层。弹翼与尾翼部分采用独立建模后装配的思路，四片梯形尾翼呈十字形对称布置在弹身尾部，翼面带有后掠角设计以适配高速飞行的减阻需求，中部的一对弹翼同样采用对称安装结构，翼根处做了加厚过渡处理，还原真实导弹的翼身连接承力结构，翼面边缘做了倒角钝化处理，既符合实际加工工艺特征，也避免三维模型出现尖锐破面。材质与渲染阶段，为弹身主体赋予哑光迷彩涂装材质，采用不规则灰阶斑块的迷彩纹理，调整材质的粗糙度参数模拟军工装备的哑光防护涂层质感，避免过高反光带来的失真效果；弹翼与尾翼采用与弹身一致的迷彩材质，仅在翼根连接区域微调材质粗糙度，模拟装配接缝处的工艺质感；弹身表面添加了细微的刻线细节，模拟真实导弹的舱段拼接缝隙，提升模型的细节还原度。设计过程中重点考量了气动布局的合理性，尾翼与弹翼的相对位置、翼面尺寸比例均参考近程空空导弹的典型参数设定，保证外形符合大众对空中导弹的认知，同时在模型结构上做了合理简化，省略了内部复杂的制导、动力舱室细节，保留外部核心识别特征，让模型在展示场景中既能清晰传递产品属性，也具备流畅的渲染运行效率。渲染环节采用渐变深紫色背景，通过三点布光方案突出弹体的曲面轮廓，主光源从侧上方照射打出弹身的明暗层次，辅助光源补光消除暗部死黑，轮廓光勾勒弹翼边缘提升立体感，最终呈现出质感真实、结构清晰的空中导弹三维展示效果，可用于军工科普展示、三维教学演示等场景。
