德国汉堡KSB522ND11潜污泵结构

　　这套三维结构围绕潜水式排污输送单元展开，主体由立式潜水电机段、下部蜗壳泵段、侧向弯管出口以及配套安装底座构成，适用于建筑地下室集水坑、市政雨污提升、工业废水收集、工地临时排水等需要将含固体颗粒污水从低位向管网压送的场景。设备整体采用立式同轴布置，电机位于上部，泵腔位于下部，进水口贴近底部吸水区域，出水口通过90°弯管转向侧方，便于与排水管道法兰对接。

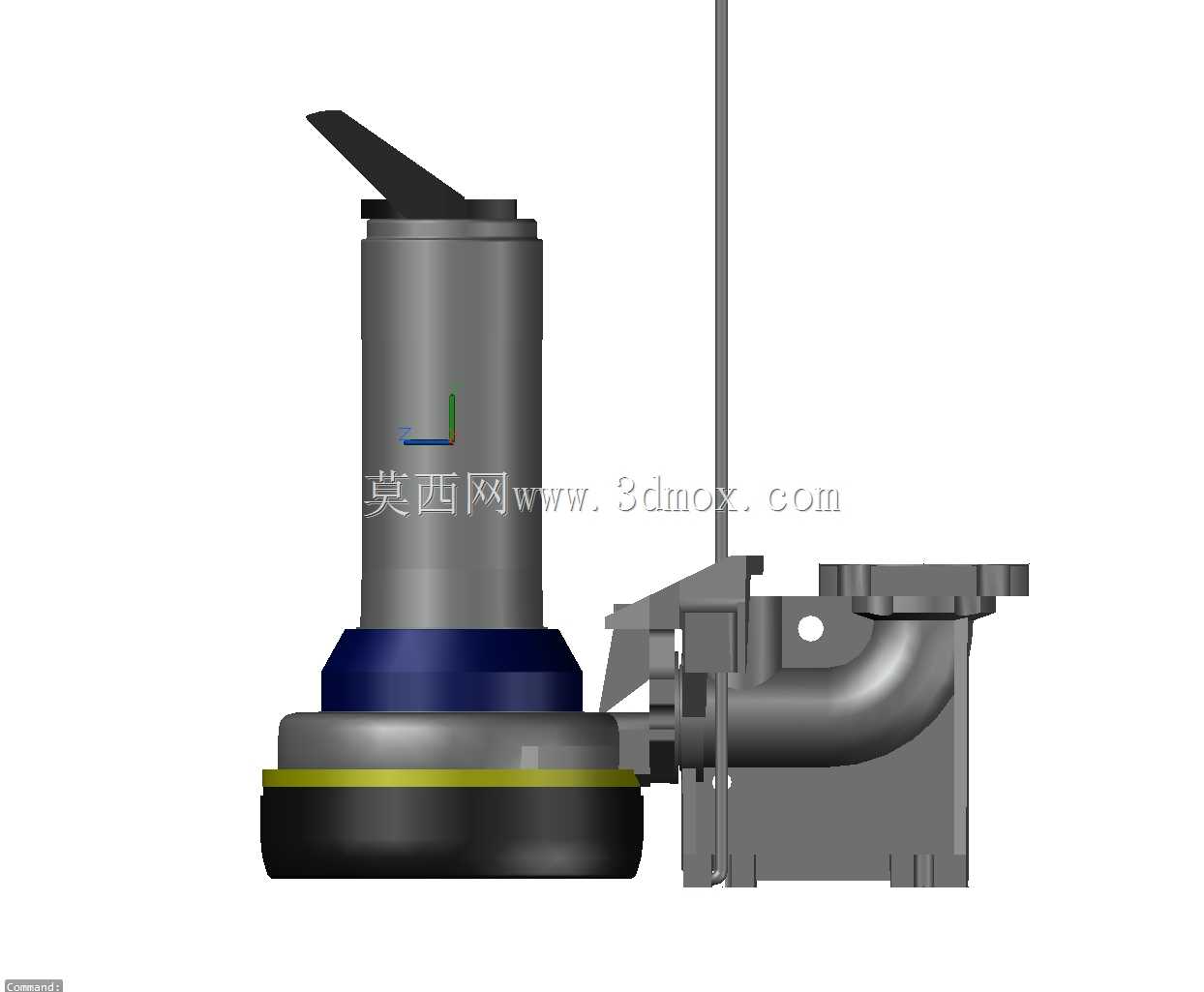

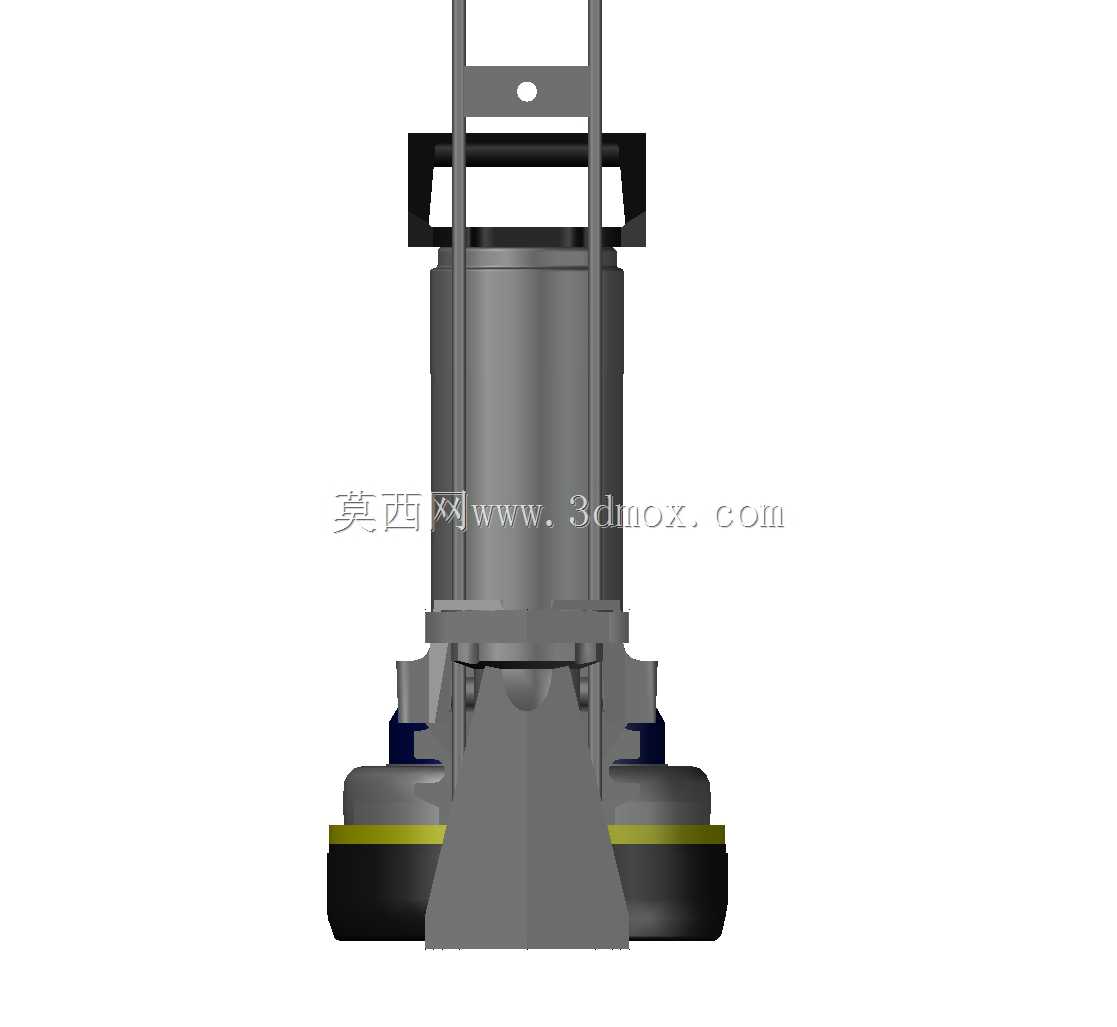

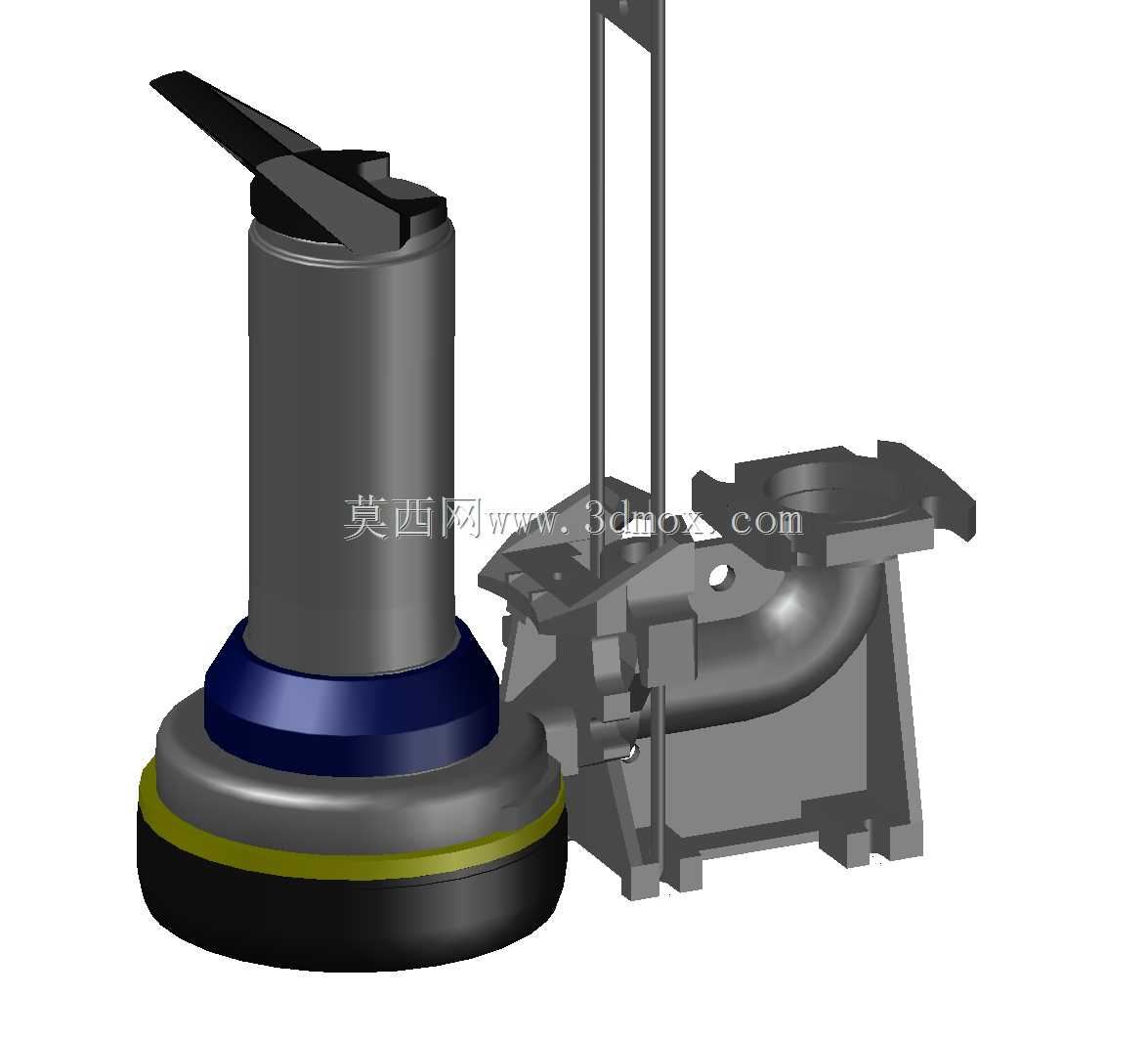

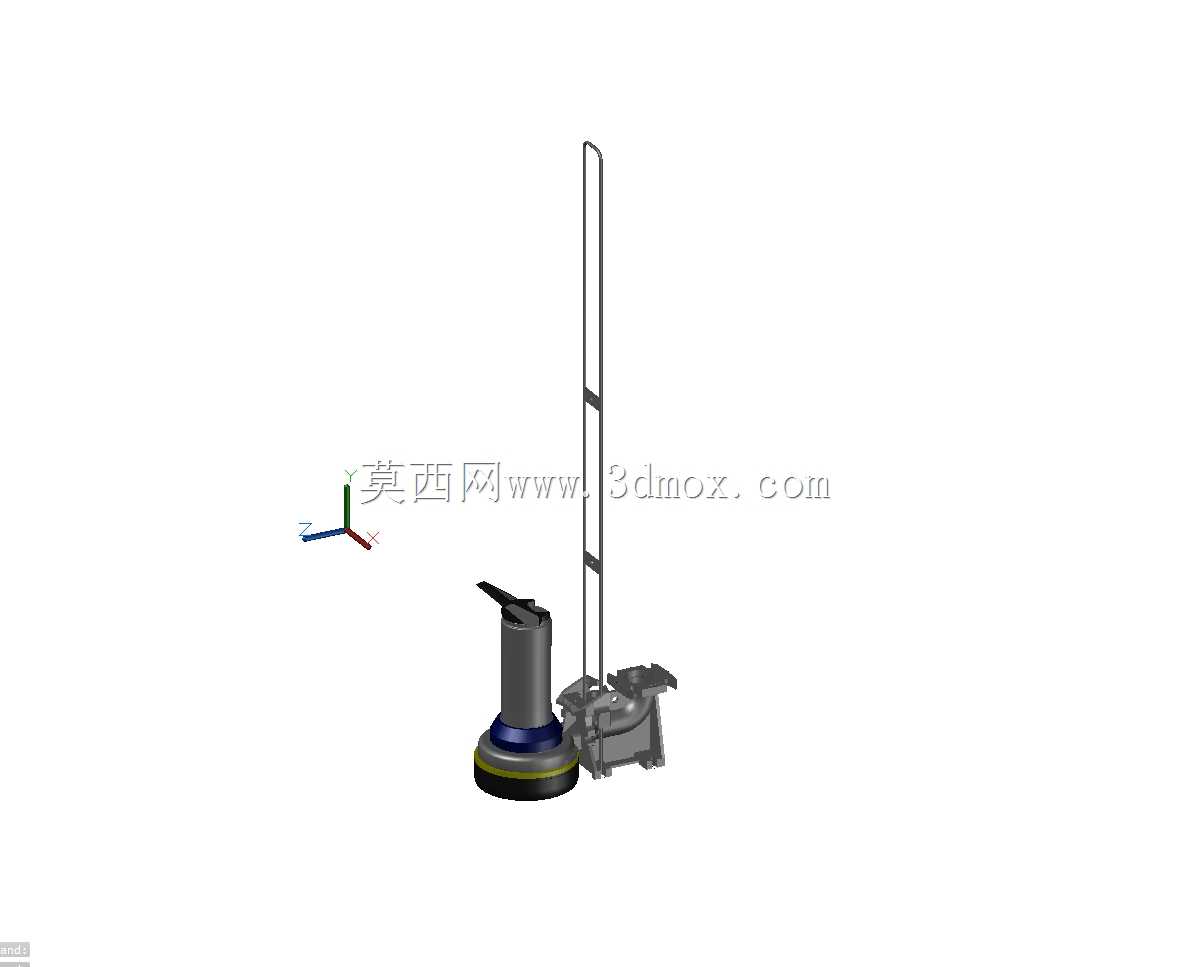

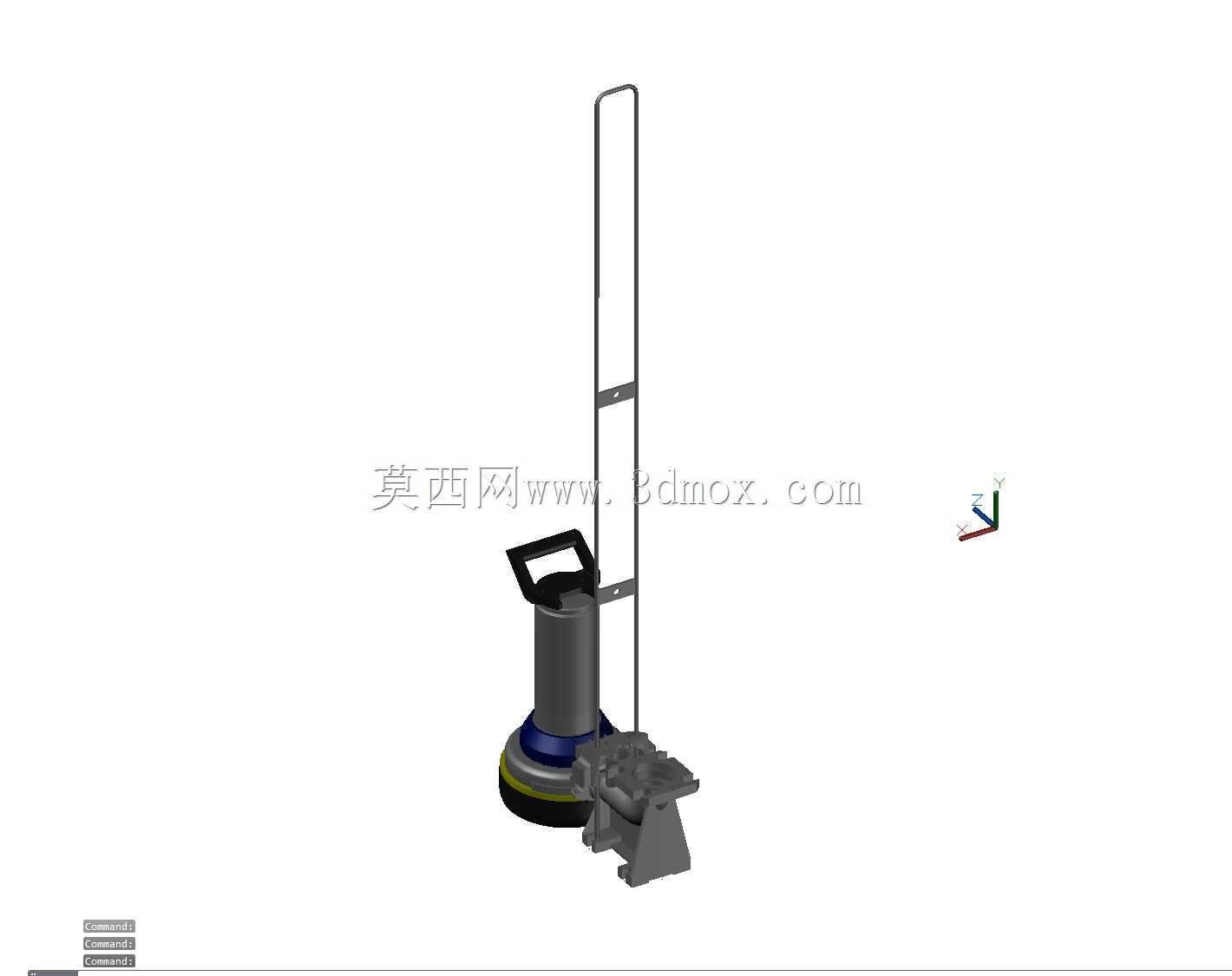

　　从实际用途看，该类泵长期浸没在污水坑内工作，不需要复杂的地面泵房和引水装置。启动后，电机带动底部叶轮旋转，叶轮将进入泵腔的污水加压，经蜗壳收集后沿侧向弯管排出。模型中下部圆盘形结构对应泵体吸水与蜗壳区域，黑色环形边界体现底座与吸入口的安装轮廓；中部圆柱段为潜水电机外壳，顶部黑色手柄用于吊装、搬运和检修时提泵；侧向灰色弯管及支架则表现出水管路与支承结构，方便在狭窄集水坑内确定管道走向。

　　结构设计上，电机与泵体直联，减少了长轴传动带来的对中和振动问题。立式圆柱外形有利于坑内垂直放置，底部较宽的泵体提供稳定支撑，同时让吸水口尽量接近坑底，降低残余水位。顶部吊装手柄符合污水泵频繁起吊维护的使用特点，当叶轮被纤维、杂物缠绕或密封件需要检查时，可通过链条或吊具将整机从坑内提出。侧向出口与弯管一体表达，使选型人员能够直接核对出口高度、法兰方位和管道避让空间。

　　安装边界方面，建模时需要重点控制整机外径、总高度、出口中心高、弯管水平伸出长度以及底座 footprint。集水坑宽度不仅要容纳泵体最大直径，还应为弯管、法兰、阀门和线缆留出操作间隙；多泵并联时，相邻泵之间应避免吸水区域相互干扰。底部距坑底需保留合理间隙，既保证进水顺畅，又防止大颗粒沉积直接堵死吸入口。出口管路通常设置止回阀和闸阀，因此弯管后方必须预留阀件拆装长度。电缆从电机上部引出，走向应避开吊装路径和出水弯管。

　　对于结构设计人员，该模型可用于核对潜水电机外壳、泵壳、叶轮腔、弯管法兰、提手和支承脚之间的装配关系；对于设备选型人员，可直观判断泵在坑内的占位、吊装方向和管路连接方式；对于三维建模从业者，可参考其回转体与铸造壳体结合的建模方式，先建立同轴圆柱和蜗壳主体，再补充弯管、支架、手柄、法兰孔和底部加强结构，从而保证外形比例与安装空间表达一致。
