带改良基板的罗茨式根部鼓风机结构

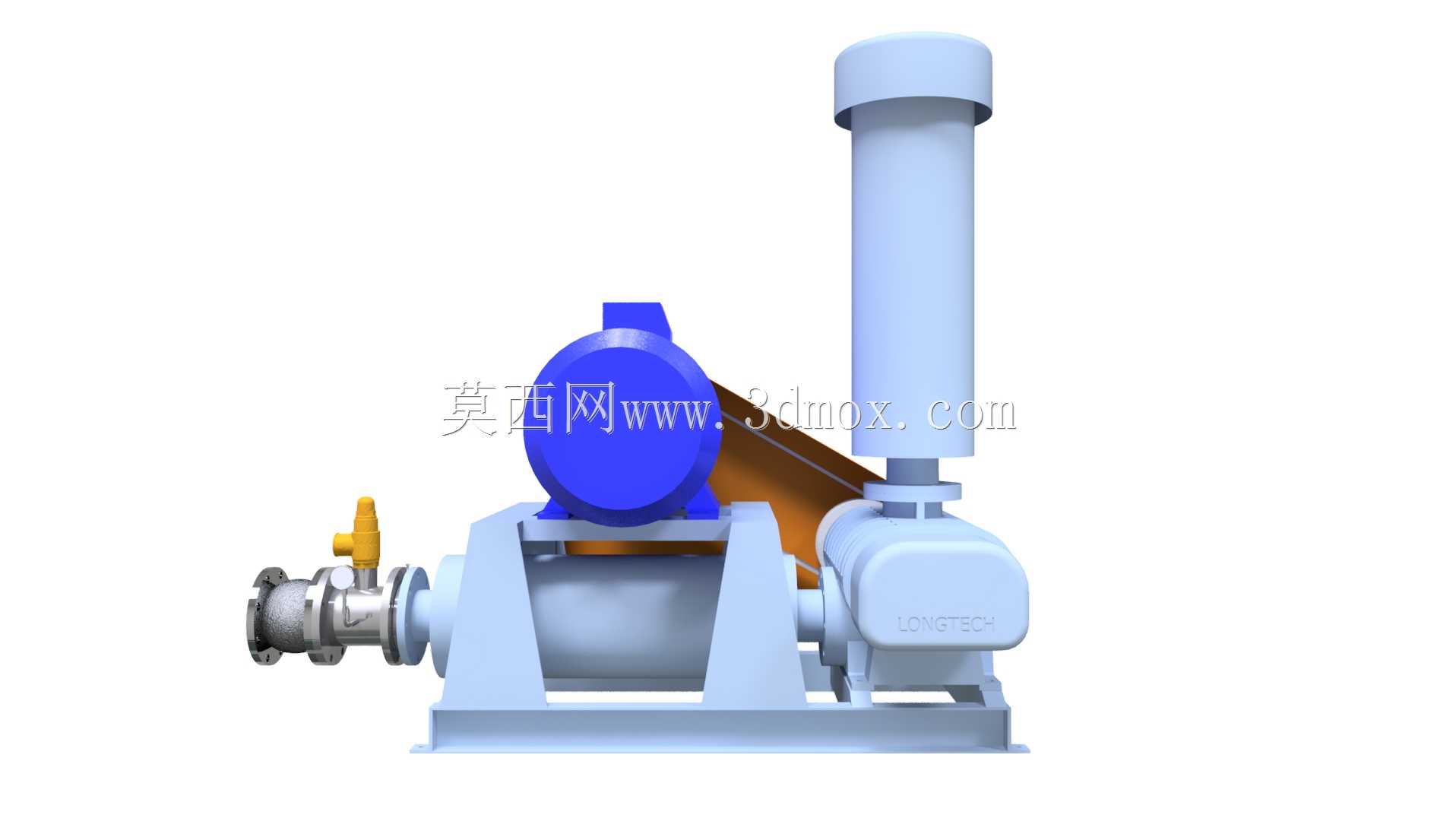

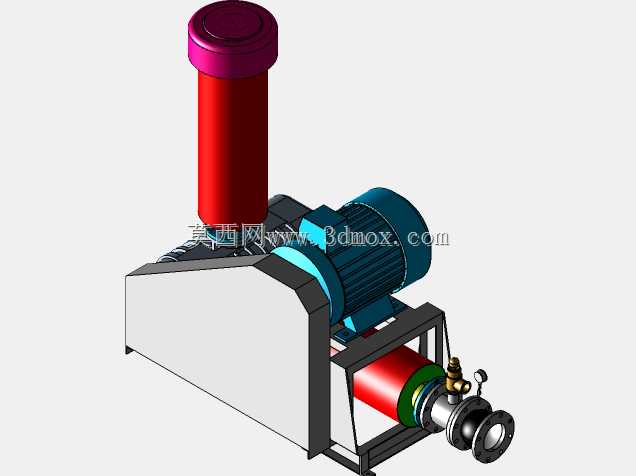

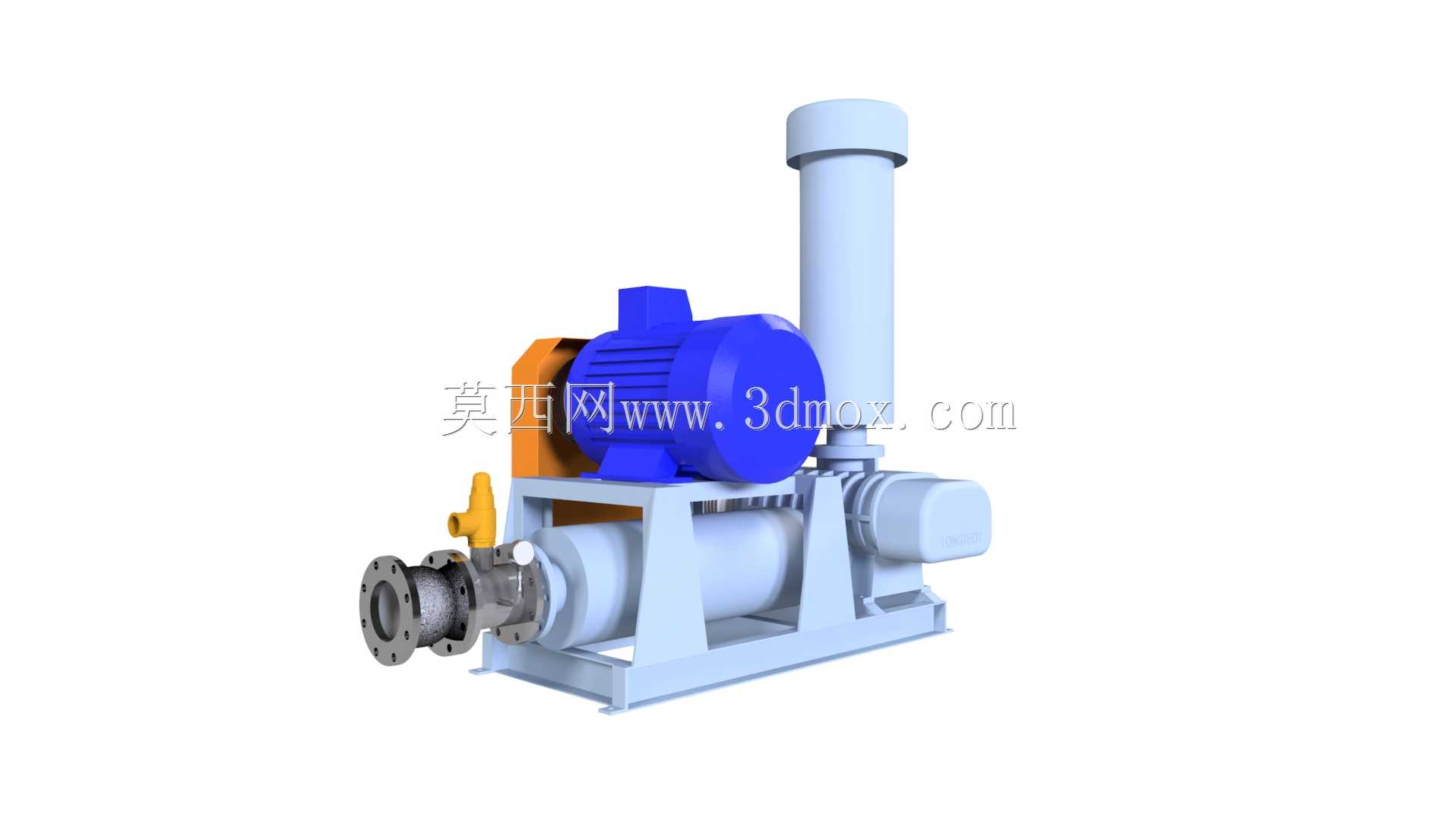

　　这套三维结构呈现的是罗茨式根部鼓风机在成套撬装状态下的布置关系，主体包含主机泵腔、驱动电机、进气消音筒、排气法兰、安全阀、止回元件、联轴器护罩和改良基板。设备常用于污水处理曝气、粉体气力输送、水产增氧、冶金助燃、化工尾气增压等场景，核心作用是提供稳定、低脉动的洁净空气或工艺气体压力源。

　　从现场使用角度看，鼓风机本体采用卧式双转子容积式结构，泵腔两端布置轴承座与密封位，转子通过同步齿轮保持固定相位，运转时不靠内腔接触实现压缩，因而适合长时间连续供气。模型中主机侧面的蓝色部件为驱动电机，电机与泵体之间保留联轴器安装区间，外侧护罩用于隔离旋转件；橙色支架承担电机支撑和对中调整功能，底脚处预留调节余量，便于装配时校正同轴度，降低轴承和密封件的早期磨损。

　　进气路径上，高耸筒体为消音过滤段，竖直布置可减少吸入阻力，并让进气流向更平顺。筒体与主机之间通过过渡管段连接，管径变化处保留圆滑过渡，避免急弯造成局部湍流。排气侧位于主机前端，采用法兰接口与外部管路对接，法兰孔位、密封面和短管长度均按撬装边界建模；旁侧黄色手柄元件对应检修或安全泄放支路，管路中还可看到阀件与止回结构，用于防止停机后气体倒流，也能在超压时提供保护。

　　改良基板是该结构的重点。基板不是简单平板，而是由纵梁、横梁、安装垫板和加强筋组成的焊接机架，电机、泵体、消音筒支撑和管路附件均落在统一底座上。这样的设计使设备在厂内完成初步对中后整体发运，现场只需固定地脚、连接进出气管和电源即可投用。基板边缘留出吊装和维护空间，泵体下方保留排凝、检修和清洁距离；电机侧留有散热通道，消音筒周边设置支撑点，避免高筒体在振动工况下产生悬臂应力。

　　外形布置上，整机长度主要由主机、电机和联轴器区决定，宽度受基板梁和排气法兰侧向尺寸控制，高度则由进气消音筒决定。安装时需要关注顶部筒体的净空、前端法兰的管路拆装空间以及电机侧的接线和散热距离。地脚承载点应落在基板主梁附近，若现场管路刚性较大，排气口附近宜设置弹性支撑或软连接，以减少管路热膨胀和振动传递。三维建模时，转子泵腔、电机外形、筒体、法兰和机架按真实装配关系分层处理，既能用于方案汇报，也可直接支撑布局校核、干涉检查和维护空间评审。
