NOGA修边器壁挂收纳支架结构设计

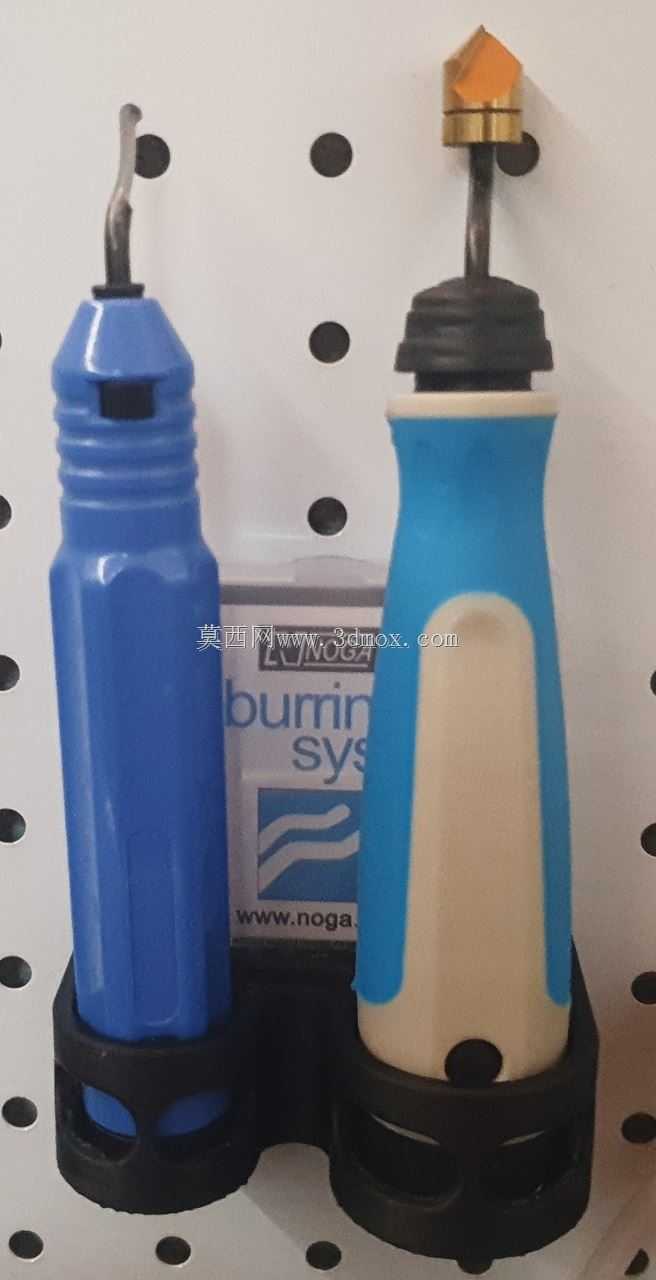

　　这套壁挂结构针对车间工位上的NOGA手持修边器做定点收纳设计，日常加工场景里，钳工去毛刺、钣金修边、塑料件飞边清理都会频繁取用修边工具，以往工具随手放在工作台面，容易被切屑刮花手柄、滚落碰歪刀头，或者和量具、扳手混放导致刀片误触伤人。挂架直接适配标准洞洞板的安装孔位，也可以通过沉孔锁附在木质工具板、钣金工位侧板上，安装位置选在操作者伸手可及的工位侧方，取放动作不需要转身或者弯腰，作业完成后随手就能把工具卡回卡座，保持作业台面整洁。

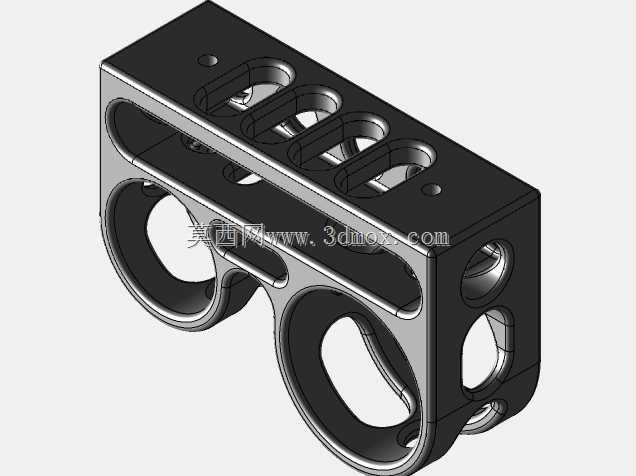

　　结构上采用连体双座布局，两个卡座分别对应直筒型修边器和 ergonomic 包胶手柄修边器的底部轮廓，卡座内侧做了和手柄底部锥度匹配的承托弧面，不是简单的圆环套入，承托边缘预留了0.3mm的弹性变形量，工具插入后靠塑料自身的轻微张紧力固定，即使工位旁有压缩空气吹扫、设备轻微振动，工具也不会从卡座里滑出。卡座底部做了镂空开槽，一方面可以让积存的切削液、铁屑粉末从槽口直接漏出，不会在座底堆积卡污手柄，另一方面减少3D打印或者注塑生产时的材料用量，同时避免整面平板结构出现的收缩变形。

　　两个卡座之间用连接筋做成一体底座，底座背面贴合安装板的位置做了平整的贴合面，对应洞洞板的孔位预留了挂载卡位，不需要额外定制复杂的安装转接件。外形边界上，整体宽度刚好容纳两款修边器并排摆放，左右两侧超出手柄最大外径的距离控制在8mm以内，不会过多占用洞洞板的宝贵挂载空间；高度方向只承托手柄底部三分之一的区域，修边器上部的刀头、旋转锁紧结构完全露出，取放时手指可以直接握住手柄施力，不会被挂架结构磕碰。

　　设计过程中先实测两款修边器手柄的最大外径、底部过渡圆角、手柄锥度，把点云测绘或者手动测量的轮廓导入建模软件，偏移出合理的配合间隙，卡座开口处做了导入倒角，工具即使没有完全对准座孔，顺着倒角斜面也能顺滑滑入承托位。针对车间常见的油污场景，挂架结构没有狭小的卫生死角，表面可以用车间抹布直接擦拭，镂空槽的宽度大于5mm，普通的毛刷就能轻松清理内部积存的杂物。这套结构除了收纳NOGA修边器，同尺寸的手持记号笔、小型攻丝扳手也可以适配放置，作为工位通用壁挂工具座使用，拓展了工位整理的实用性。
