赛道摩托后轮制动盘总成结构

　　这套后轮制动盘结构面向高性能两轮赛车的后轴制动场景，主要承担车辆入弯减速、循迹刹车以及低速姿态修正时的制动力传递任务。与街车常用的实心制动盘不同，赛道工况下后制动系统需要在连续重刹、高温辐射和泥水侵蚀之间保持稳定摩擦系数，因此盘体采用大直径环形摩擦面布局，外缘均布散热齿槽，制动卡钳夹持区域保留足够厚度余量，既避免热变形导致的踏板行程虚位，也能让刹车片在松开状态下快速回位，减少拖滞损耗。

　　从整车装配边界看，制动盘通过内圈螺栓孔固定在后轮毂法兰上，盘体中心与后轮轴保持严格同轴，摩擦面两侧预留卡钳活塞的运动间隙；后摇臂上方的卡钳安装座直接对准盘环有效摩擦带，装配时需先校准盘片端面跳动，再锁紧固定螺栓，防止高速旋转下出现偏磨。盘体直径取200mm量级，摩擦环厚度控制在6.5mm左右，这个尺寸搭配单活塞浮动卡钳，足以提供赛道骑行所需的后轴制动力矩，同时不会因制动力过大造成后轮过早锁死，方便骑手在弯中通过后刹微调车身走线。

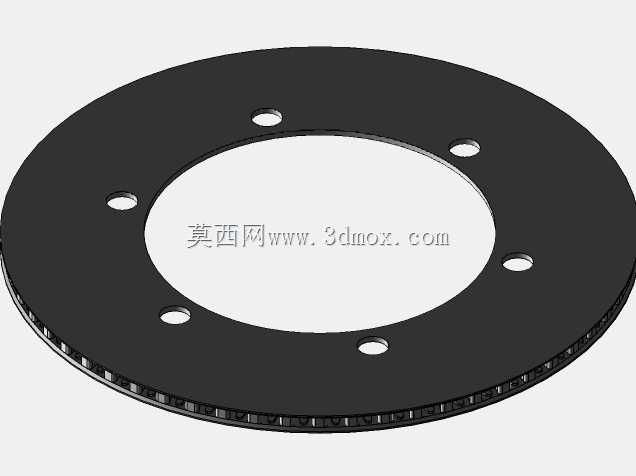

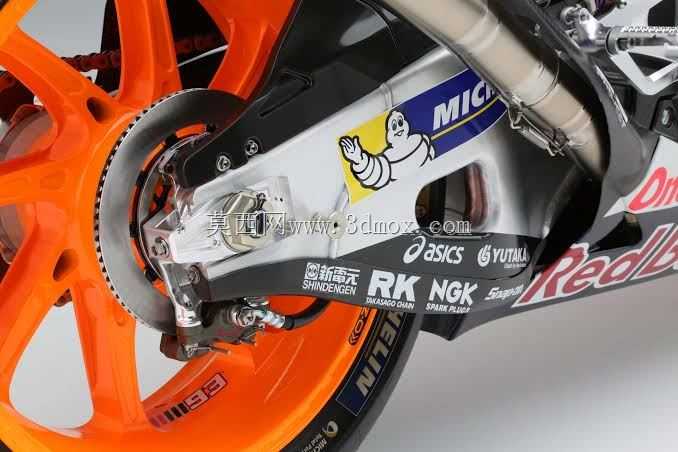

　　建模过程中优先还原了制动盘与橙色轮毂、传动链条、后摇臂及卡钳的相对位置关系：盘体内圈的安装孔位、定位台阶与轮毂法兰一一对应，外缘通风槽沿周向均匀排布，旋转时可带动气流穿过摩擦面带走热量；卡钳支架、刹车片钢背与活塞的配合间隙也按实际装配关系留出，避免运动干涉。由于部分实测参数缺失，盘片局部安装细节采用同级别赛车制动系统的通用结构进行合理补全，摩擦环宽度、螺栓分布圆和卡钳跨距均参照200mm直径越野赛车后刹的成熟比例设定，保证三维装配状态下各部件不会出现空间冲突。

　　结构设计上重点兼顾了散热效率与刚性：环形摩擦区通过多条连接筋与中心安装座相连，筋条之间的镂空通道既减轻簧下质量，又能让热量快速散出；连接筋的走向避开螺栓受力路径，防止制动扭矩传递时在孔位周边产生应力集中。整套模型可直接用于摩托车底盘布置校核、制动系统匹配演示，也能作为赛车后刹组件结构设计的参考参照，帮助工程师在轮毂、摇臂与卡钳的有限空间内梳理制动盘的安装逻辑与运动边界。
