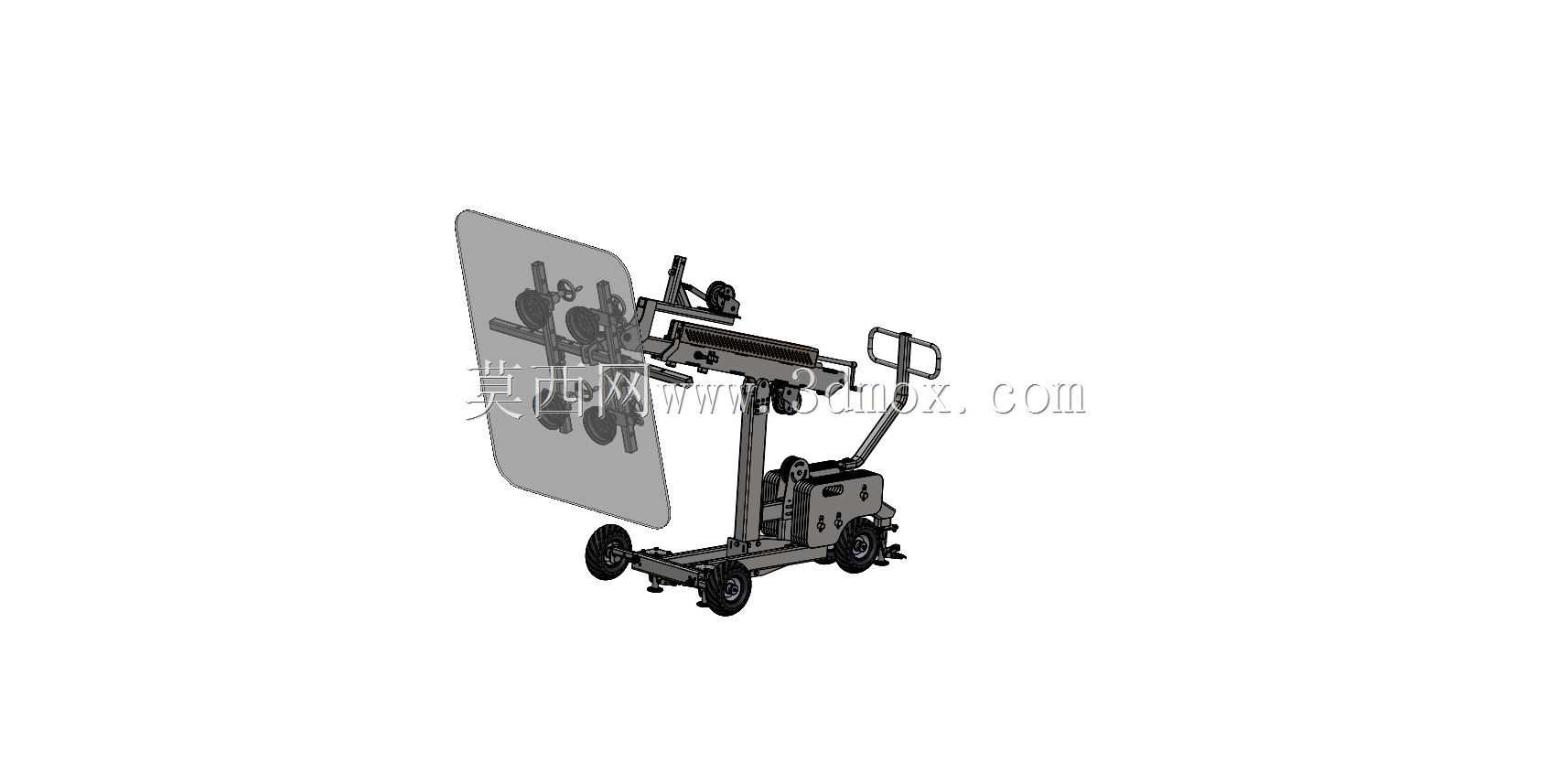

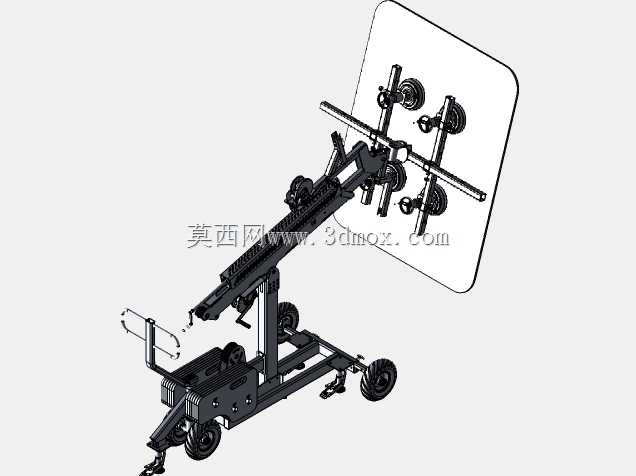

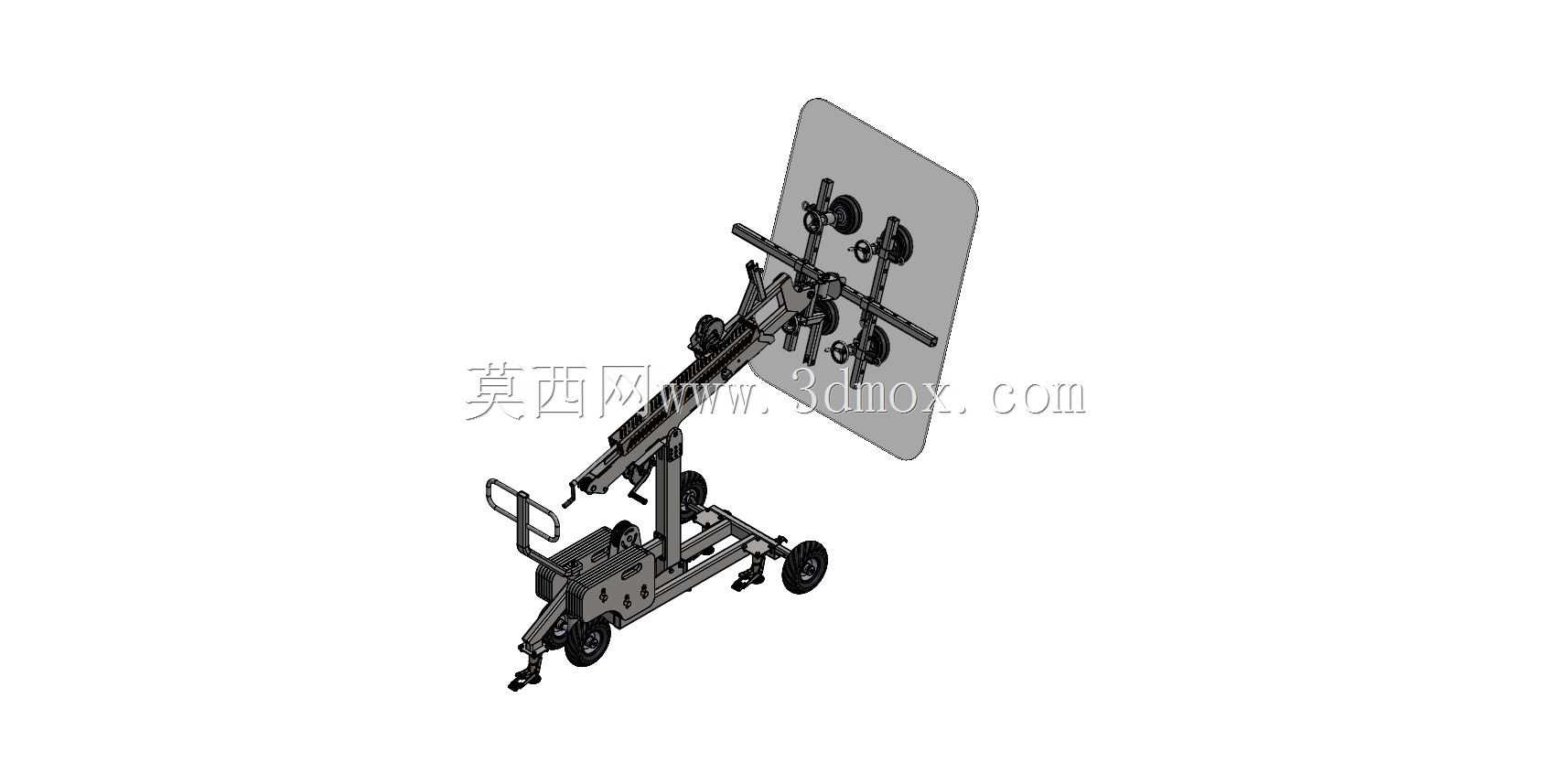

移动式玻璃幕墙板材真空吸吊安装车

　　这套三维结构围绕高层幕墙、室内大窗、隔断玻璃及复合大板的现场就位问题展开，核心不是单纯把板材抬起来，而是把吸附、翻转、举升、对位和短距离转运整合在一台可推行的小车上。施工现场常见的痛点很明确：大板面积大、边缘脆，人工抬扶时受力点集中，转角和窗边空间又窄，稍有偏载就会出现边角磕碰；传统吊带方案在平整光滑板材表面容易滑移，吊装设备进入楼层或已装修区域也受限。该装置用底盘轮组解决楼层内移动，用前端可调角度的吸附架解决板面贴合，用举升臂解决高度差，使两名作业人员即可完成取板、转运、举升和贴合定位。

　　吸附端布置多组独立吸盘，吸盘位置沿横竖框架可调，能够适应不同长宽尺寸的玻璃板、铝板或复合板。建模时需要重点控制吸盘分布与板材重心的关系：吸附点应尽量包围重心，边缘保留足够安全距离，避免大板在倾斜状态下产生过大弯矩。每个吸盘支路宜保留独立气路和止回逻辑，单处漏气时其余吸盘仍能维持短时持载，这也是现场安全设计的关键。吸附架与臂体之间设置翻转关节，可让板材从取料时的近似水平姿态转换到安装时的竖直姿态，关节附近要有角度锁定和机械限位，防止重力回摆。

　　举升部分采用臂架加液压/气弹簧辅助的思路，操作人员通过把手和控制阀控制上升、下降及俯仰。结构设计上，臂架销轴、滑块和底盘主梁是主要承力路径，载荷从吸盘架传到臂体，再经回转或铰接座落到底盘，最终由轮组和支撑脚承担。底盘后部配置配重与电池/动力元件位置，用来抵消前端大板伸出时的倾覆力矩；作业状态下可放下支撑脚，扩大接地包络，减少举升高位时的晃动。轮组选择兼顾推行灵活性和驻停稳定性，前轮负责转向，后轮承载，狭窄门洞处要校核转弯半径和吸盘架外伸轮廓。

　　实际安装边界方面，设备需在板材竖直、后仰和小幅旋转三种状态下都不与窗框、脚手架、吊顶发生干涉。吸附架外形应小于常见大板的有效吸附面，臂体在低位取板时不能压碰地面，高位举升时整车重心仍落在支撑多边形内。操作端设置在车体侧后方，人员既能观察吸盘与板面接触情况，又能远离板材下方。板面贴合后，装置不是直接释放，而是先完成窗框初步固定或垫块承托，再逐组泄压，避免玻璃因突然受力转移而产生边角应力。

　　从建模细节看，车架管材、铰接板、伸缩臂、吸盘弹簧缓冲座、手动推移把手、支撑脚和液压元件均需要按真实装配关系表达；吸盘与板面之间应保留压缩量，体现柔性密封而非刚性贴合。该结构适合幕墙安装公司、板材加工厂和现场施工工装开发人员进行方案校核、运动干涉检查及承载布局优化。
