台式计算机轴流散热风扇整机结构

　　该结构围绕台式计算机处理器风冷散热场景展开，核心对象为圆形轴流风扇总成，适用于塔式散热器、下压式散热器以及机箱风道辅助散热等位置。风扇在整机中的作用并不只是产生气流，而是要在有限高度和直径范围内，把鳍片表面聚集的热量持续带走，并兼顾转速区间内的噪声、风压与安装可靠性。

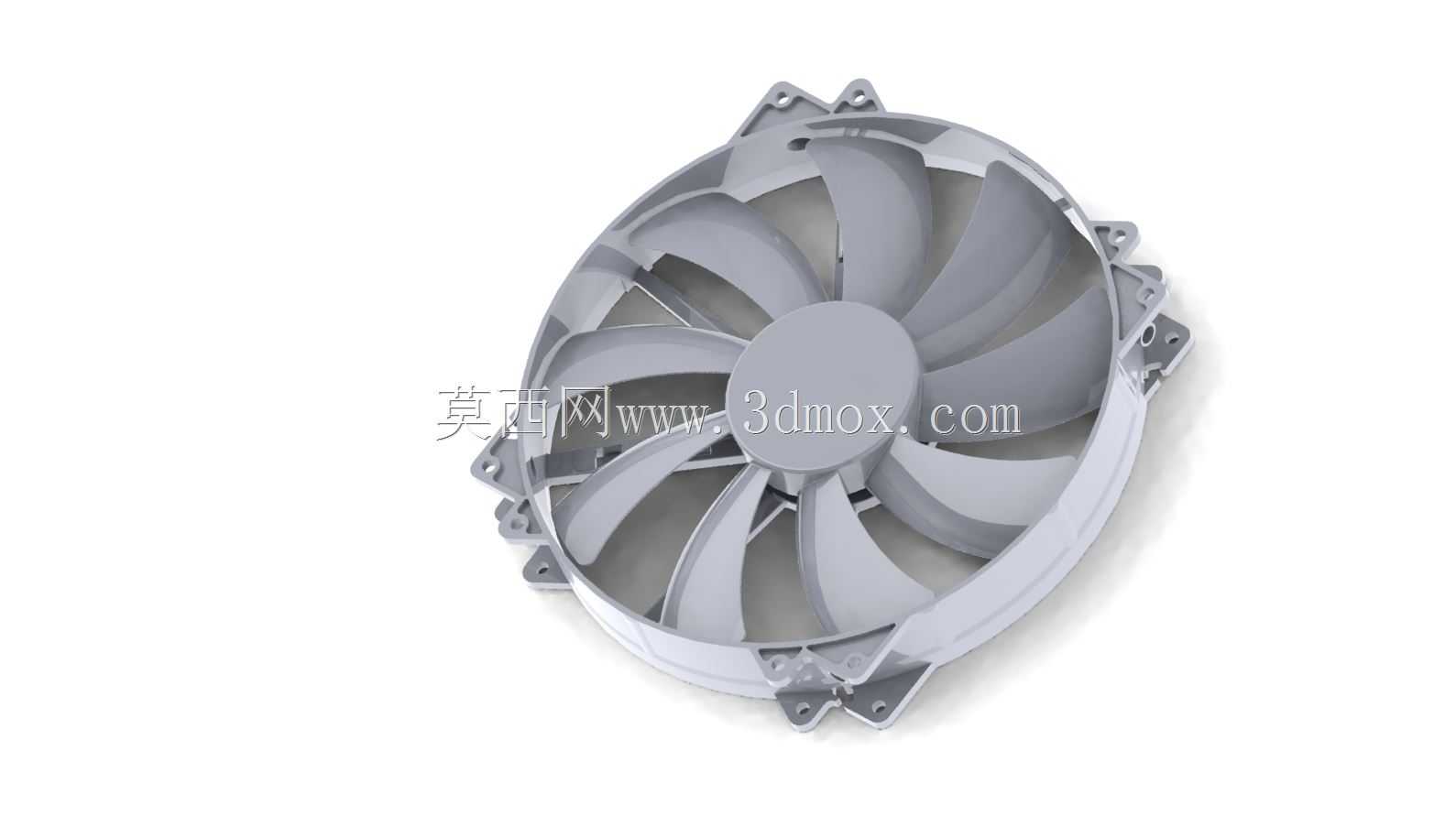

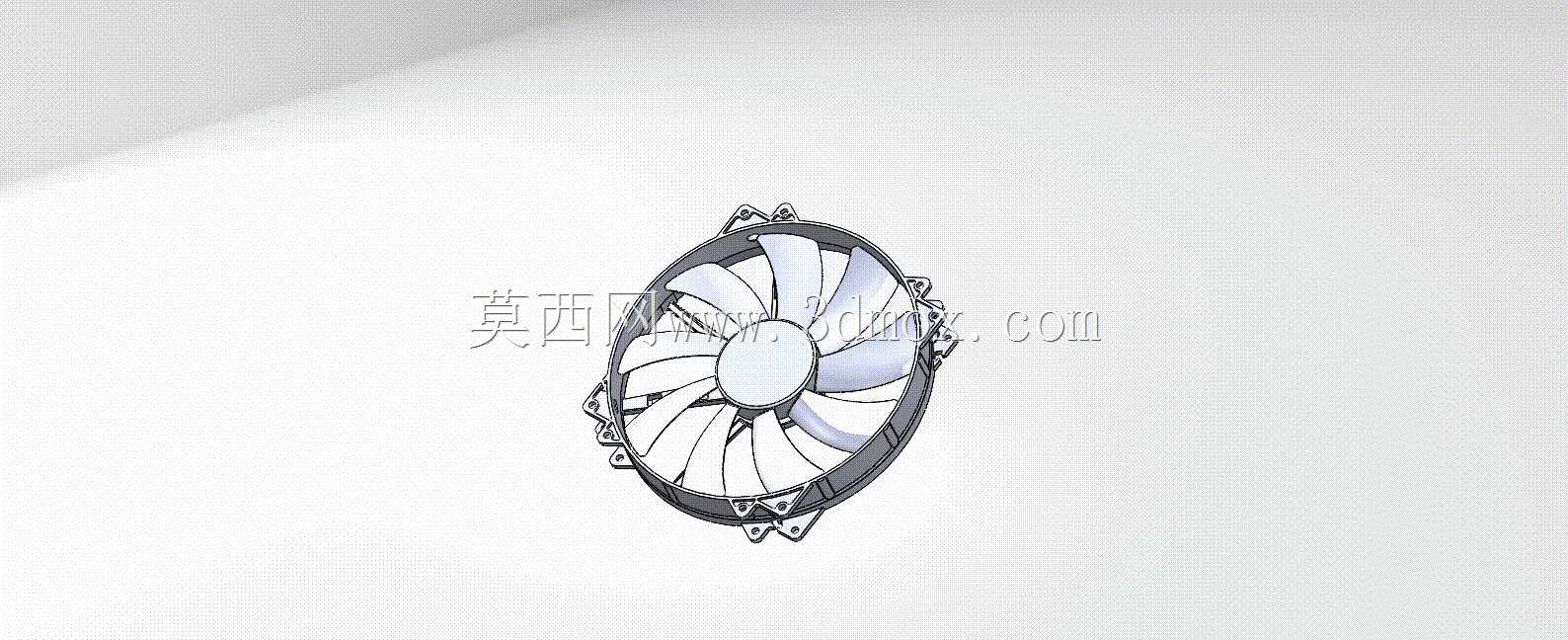

　　外形上，总成采用外框加中心轮毂的经典轴流布局，外轮廓接近圆形，周向布置多个带孔安装耳，用于与散热鳍片模组、机箱支架或导风罩固定。安装耳的位置决定了风扇的互换边界，建模时需要重点核对孔位分布、螺钉通过孔径、耳片厚度以及外框与邻近电容、内存、主板供电件之间的避让距离。圆形外框相比方形框体，在部分紧凑机箱和圆形导风结构中更容易布置，但也要求设计者在选型时确认周边方形安装空间是否兼容。

　　叶轮部分采用多叶片曲面结构，叶片从轮毂向外缘平滑展开，叶根与轮毂过渡，叶尖贴近内框壁面。这样的形态有利于在较低转速下建立稳定轴向气流，同时减少叶尖泄漏带来的效率损失。叶片前缘、后缘和弯掠关系直接影响风压曲线与噪声表现，结构建模时不能只把叶片当作简单拉伸件，而应保持叶型截面沿径向连续变化，使后续流体分析或样件开模具有可参考性。中心轮毂覆盖电机安装区域，既为轴承、转子和定子提供容纳空间，也能改善气流进入叶根区域时的过渡。

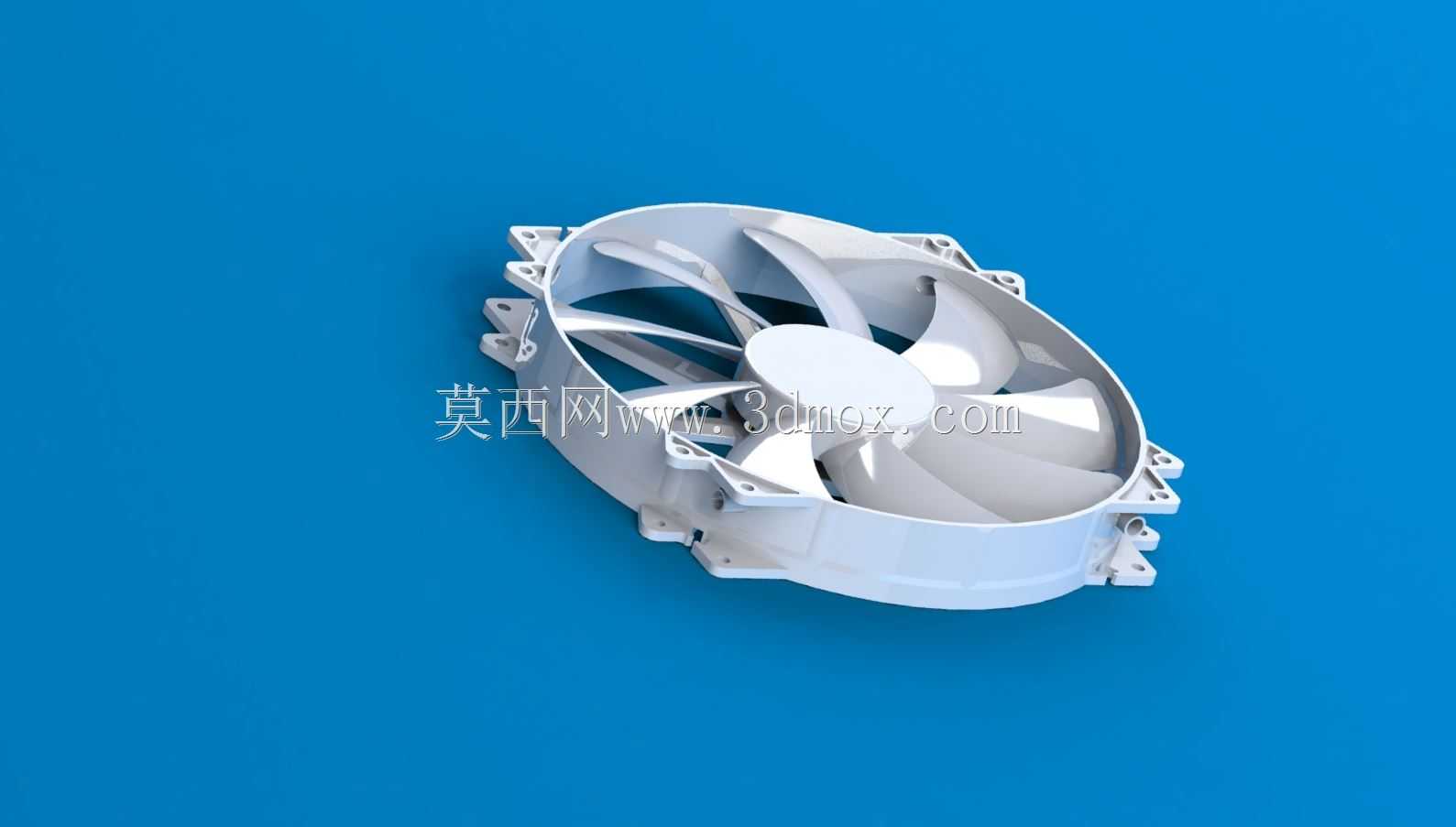

　　外框后侧与四角位置可见加强筋和连接结构，这类细节在实际产品中承担抗变形作用。风扇运转时会产生周期性振动，螺钉固定点如果缺少局部加强，长期使用后容易出现耳片裂纹或框体微动。框架壁厚、筋条宽度和螺钉柱深度需要在刚性与材料成本之间平衡；对于塑胶件，还要考虑拔模方向、壁厚均匀性以及卡扣装配带来的装配应力。

　　从功能特性看，该风扇面向主动冷却任务，气流通常沿轴向通过散热鳍片，适用于处理器热密度较高、被动散热无法满足温升要求的场合。设计思路上，模型把叶片、轮毂、外框、安装耳和加强结构作为完整装配表达，能够用于检查风扇与散热器之间的堆叠关系，也可作为风冷模组布局、干涉校核和运动空间确认的基础。实际工程应用中，还需要结合鳍片间距、风道阻力、主板限高和供电接口位置综合判断，而不是单独依据风扇直径确定散热能力。
