曲柄滑块车轮连杆传动机构

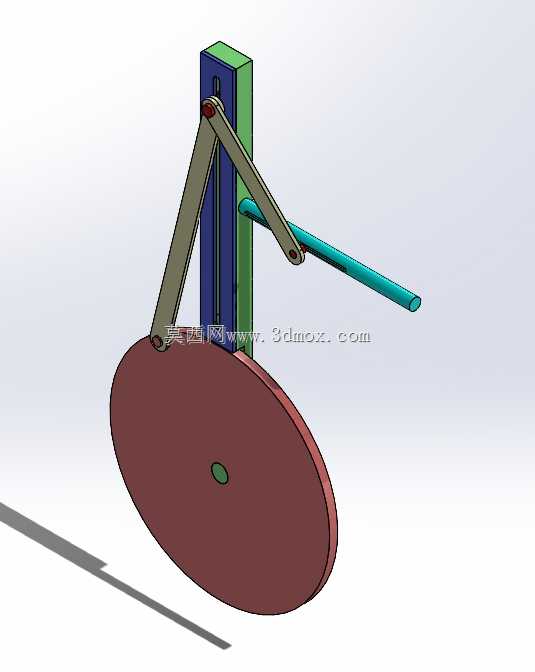

　　这套机构本质上是曲柄滑块原理的具象化演示，把旋转运动与直线往复运动之间的转换关系完整呈现出来，常用于机械原理教学、传动方案验证以及小型动力设备的概念设计阶段。圆盘作为曲柄回转件，绕中心轴做整周转动，通过大连杆将扭矩传递给滑块侧的铰接点，再经由小连杆带动青色活塞杆在气缸导向套内做定向直线往复，整套运动链清晰还原了内燃机、往复泵、冲压机构中最核心的传动逻辑。

　　从结构布局上看，竖直立板承担了全部固定支撑职能，气缸安装座、曲柄回转中心以及导轨基准都集成在这块立板上，保证了三个运动副之间的位置精度。建模时先确立曲柄回转中心与气缸轴线的垂直投影关系，再按连杆长度反推铰接点轨迹，避免出现运动死点或干涉。大连杆与垂直边缘呈13.5度夹角，这一角度是在曲柄处于特定相位时的几何姿态，直接影响滑块的行程起止位置与传力角大小；传力角越接近90度，有效分力越大，机构运转越顺畅，设计中需要反复校核极限位置的压力角。

　　活塞与气缸之间保留21.95mm的配合行程段，这段导向长度决定了活塞杆承受侧向力时的稳定性，过短容易出现卡滞与偏磨，过长则增加无谓的摩擦阻力。活塞底部与气缸底部的连接通过截面轮廓配合实现，建模时需绘制完整截面草图，保证裙部、环槽与止口结构对齐。所有零件在装配体中按实际工作相位摆放，同心零件之间采用同轴心配合，贴合面采用重合配合，底座与气缸连接器之间增设槽配合，使其既能够锁定横向位置，又允许沿轴向微调，补偿加工误差。

　　质心坐标X=1.09mm、Y=-173.16mm、Z=1.87mm，整体质心偏向圆盘一侧，这与回转件质量集中在下部的实际情况吻合，进行动力学分析时可据此评估惯性力平衡状况。安装边界方面，立板背部为平整基准面，可直接固定在实验台架或型材框架上；圆盘中心预留轴孔，便于接入电机或手轮驱动；气缸两端留出接管空间，活塞杆外伸端可连接负载。这类机构在教学实验台、小型空压机、计量泵以及自动化送料装置中都有直接对应场景，建模过程中对运动副间隙、配合关系与行程边界的处理，能够为后续工程详图设计与实物试制提供可靠的三维依据。
