CA6140车床径向回转摆臂支座结构

　　该径向回转块属于普通卧式车床进给与操纵机构中的摆臂类支撑件，主要承担小角度摆动、铰接定位和力流传递任务。零件在设备中并不直接参与切削，却会影响手柄、拉杆或拨叉动作的连续性，因此结构上既要保证销轴连接可靠，也要控制运动过程中的干涉和偏载。

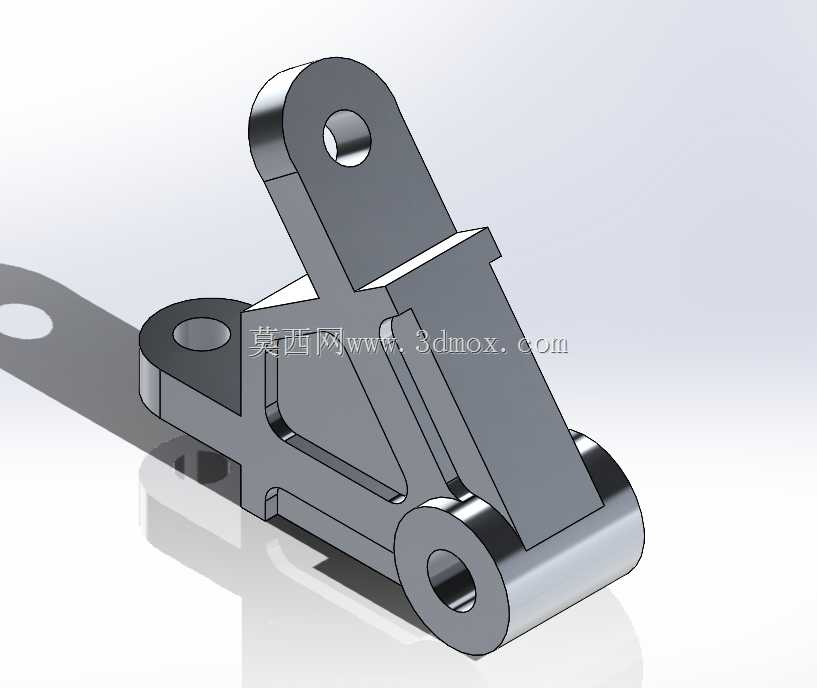

　　从外形看，零件由下部横向套筒、中部立板、上部双耳式铰接孔以及侧向加强肋组合而成。下部圆筒用于穿入转轴或销轴，是回转运动的主基准；上部孔位用于连接操纵连杆或摆杆，使外部输入动作能够绕下部轴线形成径向摆动。两处孔轴之间的距离决定了杠杆传递比例，也决定了机构在有限空间内的输出行程。

　　建模时可先确定下部套筒的轴线和上部铰接孔的中心位置，再以两个关键孔位为骨架建立立板轮廓。立板并非简单等厚板件，而是根据受力方向设置斜向肋板和局部加厚区域，使载荷从上部铰接点向下部套筒传递时避免出现突变截面。侧向伸出的板状结构用于限制装配方向，并在安装后与相邻支座、挡圈或拉杆保持明确间隙。

　　尺寸边界方面，主体挤出厚度约40mm，上部圆形凸台直径约16mm，实际工程应用中还需结合销轴直径、衬套宽度和车床箱体内部空间复核。下部套筒外圆应保留足够壁厚，以承受反复摆动带来的接触应力；上部孔端可根据磨损情况增设衬套或进行淬火处理。装配时，销轴穿过套筒后需保证回转面同轴，孔端与挡圈、垫圈之间应留有微量轴向间隙，防止热胀或加工累积误差造成卡滞。

　　该类零件常见于CA6140等普通车床的操纵箱、溜板箱或进给转换机构中，工作时随手柄动作在一定角度内往复回转。设计重点不在复杂曲面，而在孔位关系、截面过渡和安装边界：立板开孔会削弱截面，因此周边采用圆弧过渡；肋板与筒体交接处需要保留圆角，减少应力集中；外露平面则可作为加工找正基准。

　　在三维结构校核中，应重点检查上部连杆摆动轨迹、下部套筒与支架的同轴关系，以及肋板是否与附近杆件发生碰撞。若用于维修测绘，需优先保证孔中心距、孔径、套筒长度和安装面高度；若用于改型设计，则可在保持接口尺寸不变的前提下调整肋板厚度和立板形状，以兼顾轻量化与刚度。
