CA6140车床配套切削液储液箱体

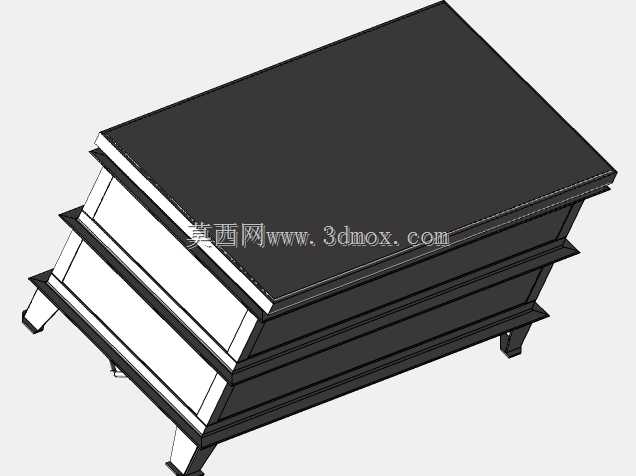

　　该三维结构对应普通卧式车床CA6140周边的切削液收集与储放单元，建模时把箱体落地支撑、上部承接面、侧壁加强折边和内部容腔作为核心表达对象。车间里这类箱体通常布置在机床下方或排屑路径附近，承接加工区回流的冷却液、冲洗液和细碎切屑，为冷却泵提供稳定吸液位置，同时让大颗粒杂质在容腔内初步沉降，减少喷嘴和管路堵塞。

　　从结构思路看，模型采用近似长方体的敞口或半封闭箱形布局，顶部大面积平面可作为安装过渡面，用来承接托盘、导流板或与机床底座衔接；侧壁通过多层折边、外翻边和局部加厚轮廓提高薄板焊接后的刚性，避免满载时侧板鼓胀。底部保留支脚，使箱体底面离开地面，既便于清扫积液，也为放油塞、管路接头和叉车或人工移位留出操作空间。支脚位置靠近四角并与侧壁载荷路径对齐，满载时重心落在支撑轮廓内部，搬运和就位过程中不易倾翻。

　　外形边界在设计时需要同时服从机床底座净空、维修通道和冷却液回流坡度。箱体长度、宽度应覆盖主要滴落区域，高度则受床腿下方空间限制；若现场需要增加隔板、滤网框或磁吸排屑器，上部法兰边要预留安装孔和搭接面。三维模型中可见的分层边线，不仅表现钣金折弯和焊接拼合关系，也可用于校核箱板厚度、加强梁位置以及外附件的干涉情况。

　　实际选型时，容腔有效容积要与冷却泵流量、蒸发损耗和换液周期匹配，泵的吸入口应远离回液落点，防止扰动沉渣。箱体最低处宜形成集污区，放油口位置需保证废液能够靠重力排出；若用于乳化液工况，内壁焊缝应连续，减少死角积液。模型对安装边界的表达较直观，工程人员可据此检查床脚、防护罩、排屑器和管路之间的相对位置，也能进一步展开钣金展开图、焊接件明细和现场基础布置。
